Двухтактный каскад УМ с предварительным парафазным, т. е. фазоинверсным каскадом с разделенной нагрузкой

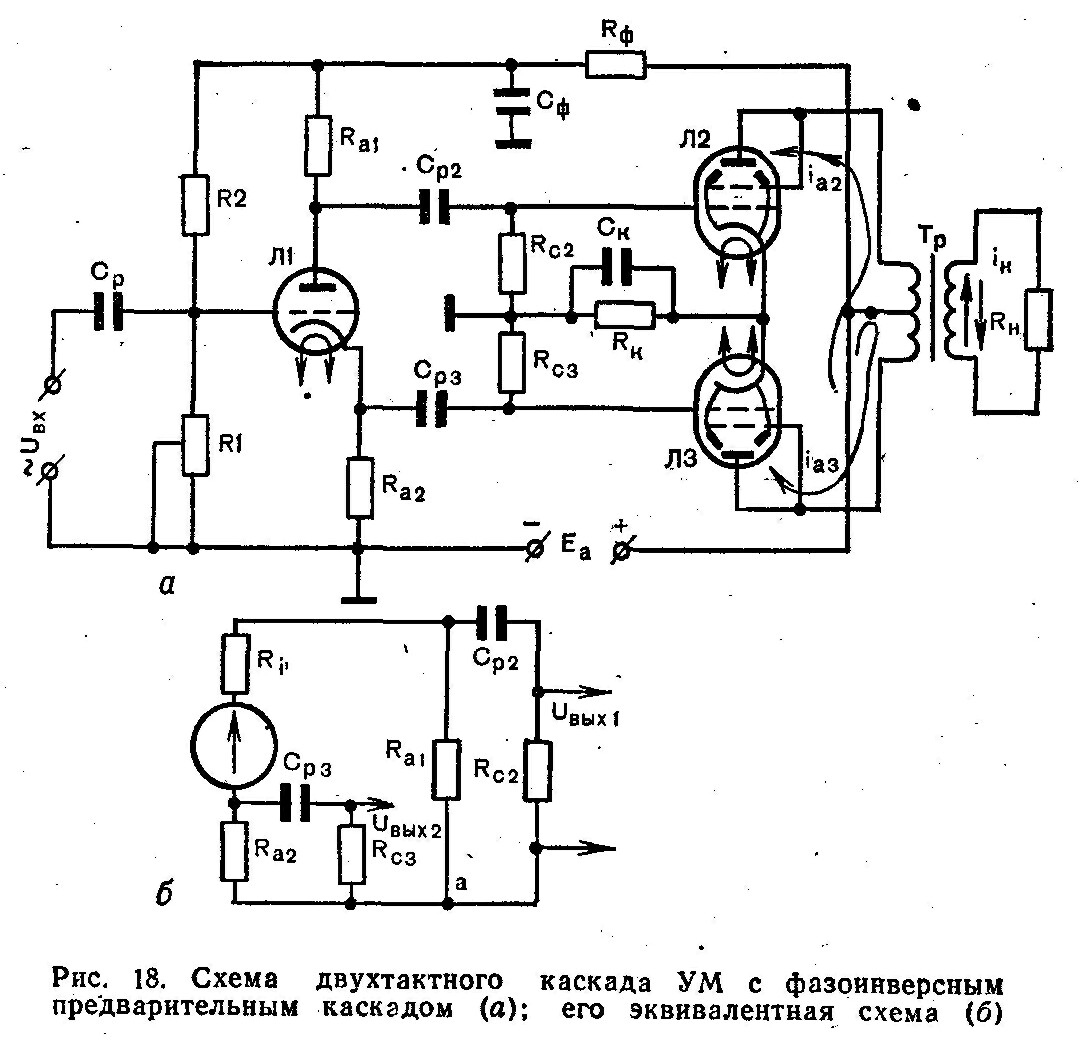

Схема такого усилителя (рис. 18, а) дает возможность исключить переходной трансформатор в двухтактном каскаде УМ, что уменьшает габариты, массу, стоимость и обеспечивает работу усилителя в более широком диапазоне частот.

В предварительном фазоинверсном каскаде, собранном на лампе Л1, в качестве нагрузки включены два резистора Ra1 = Rа2, один из^них в анодный участок, а другой — в катодный участок выходной цепи каскада. (Обычно сопротивление этих резисторов берут по нескольку килоом.)

Для выбора режима работы этого каскада в классе А может быть включен делитель напряжения из резисторов R1 и R2, работающий вместе с резистором Rк1, который зашунтирован конденсатором Cк1.

Из эквивалентной схемы этого каскада (рис. 18, б) видно, что по переменной составляющей усиливаемого сигнала точка «а» заземлена через источник питания. Вследствие этого на сетки ламп Л2 и ЛЗ обоих плеч оконечного двухтактного каскада УМ через цепочки Cp2 и Rc2, Cp3 и Rc3 одновременно подаются одинаковые по величине, но противофазные переменные напряжения. Для их уравнивания можно последовательно с Ra2 включить переменный резистор.

Наличие в катодном участке резистора Ra2, не зашунтированного конденсатором, создает последовательную отрицательную обратную связь по выходному напряжению, снимаемому с резистора Ra2. Поэтому работа этого каскада по катодному выходу переводится в режим катодного повторителя, при котором не происходит усиления сигнала по напряжению, т. е. Ku < 1, так как при наличии отрицательной обратной связи коэффициент усиления каскада по направлению равен:


Такой же величины коэффициент усиления и по анодному выходу.

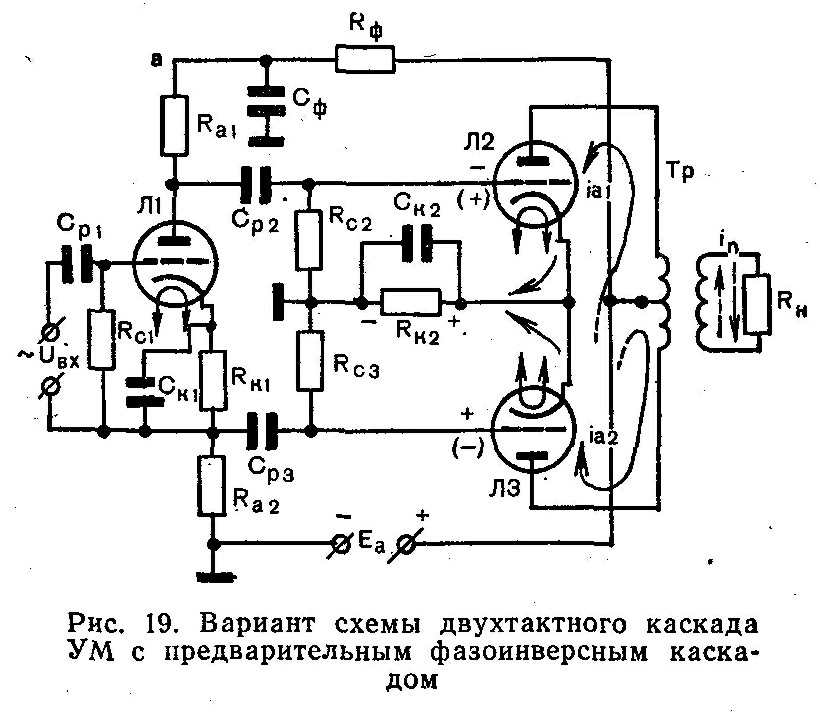

Для получения более высокого коэффициента усиления каскада с разделенной нагрузкой можно использовать видоизмененную его схему, приведенную на рис. 19, в которой устранена отрицательная обратная связь по переменной составляющей катодного тока усилительной лампы. На этой схеме видно, что режим работы фазоинверсного каскада на лампе Л1 в классе А обеспечивается цепочкой Rк || Cк, а нагрузочный резистор в катодной цепи Ra2 не входит в состав входного сопротивления каскада; поэтому выходное напряжение, снимаемое с него, не подается обратно на вход каскада, устраняя отрицательную обратную связь. Однако эта схема имеет тот недостаток, что входная цепь каскада не должна подключаться к корпусу, то есть к минусу источника питания, что не всегда возможно в многокаскадных усилителях, питающихся от одного источника питания.


Коэффициент усиления по напряжению с обоих выходов каскада в этой схеме равен



<< Назад

В начало

Вперед >>


В.Майоров, С.Майоров - Усилительные устройства на лампах, транзисторах и микросхемах
