Каскады усиления мощности (УМ)

В многокаскадных усилителях последний (выходной или оконечный) каскад является каскадом усиления мощности, выделяемой в полезной нагрузке. При этом выходная мощность каскада УМ должна быть достаточной для приведения в действие нагрузки, подключенной всего выходную цепь. Выходной каскад УМ должен максимально усиливать мощность усиливаемого сигнала при допустимом коэффициенте нелинейных искажений и более высоком КПД.

Различают однотактные или двухтактные выходные каскады УМ, которые могут собираться на мощных усилительных лампах, или на транзисторах, или на газоразрядных тиратронах.

Однотактные каскады усиления мощности. Такие УМ, работающие в режиме класса А, дают возможность отбирать в нагрузку выходную мощность полезного сигнала от долей ватта до 3 ÷ 5 Вт при электрическом КПД до 10 ÷ 30% и минимально допустимых уровнях нелинейных искажений в заданной полосе частот.

При этом оптимальная величина сопротивления нагрузки, включенной непосредственно в выходную цепь мощного каскада, выбирается, исходя из соотношений Rа = Rн = (2 ÷ 4) * Ri — для триодных схем и Rн = Rа (0,1 ÷ 0,5) * Ri — для каскадов УМ на. мощном пентоде или лучевом тетроде. При этом схемы таких каскадов УМ и методы их графоаналитического расчета .подобны ранее приведенным схемам усилительных каскадов напряжения (см. рис. 5, 7 и 8). Такие простейшие каскады УМ дают возможность усилить сигнал по мощности с минимальными нелинейными искажениями в широком диапазоне частот.

Существенным недостатком таких бестрансформаторных схем УМ является прохождение через нагрузку не только полезной переменной составляющей анодного тока, но и его постоянной составляющей, значительно уменьшая КПД каскада и требуя более высокого напряжения источника питания Eа. Кроме того, для максимального использования полезной выходной мощности, которую может передать бестрансформаторный оконечный каскад во внешнюю нагрузку, необходимо соблюдать равенство оптимальной величины выходного сопротивления выходной цепи каскада УМ с величиной сопротивления внешней нагрузки Rн, включенной непосредственно в эту цепь, то есть Rвых = Rн.

Однако на практике в большинстве случаев сопротивление нагрузки Rн бывает меньше указанной выше оптимальной величины анодного сопротивления Rа. Это объясняется тем, что в качестве внешней нагрузки в выходную цепь каскада УМ зачастую включается обмотка электродинамического громкоговорителя, электромагнитного реле, электродвигателя, электроконтактора, шагового искателя, самописца, звукозаписывающей и звуковоспроизводящей головки, двухпроводная абонентская или фидерная линия и т. п., которые обладают небольшим сопротивлением (единицы, десятки, сотни Ом, единицы кОм).

Поэтому если Rн < Rвых к-да, то внешняя нагрузка включается в выходную цепь каскада УМ при помощи выходного трансформатора, согласующего величину Rн с оптимальной величиной выходного сопротивления каскада Rвых к-да. При этом сопротивление внешней нагрузки, включенной во вторичную обмотку трансформатора, перерсчитывается в приведенное сопротивление его первичной обмотки, включенной в выходную цепь каскада, по следующей формуле:

где коэффициент трансформации

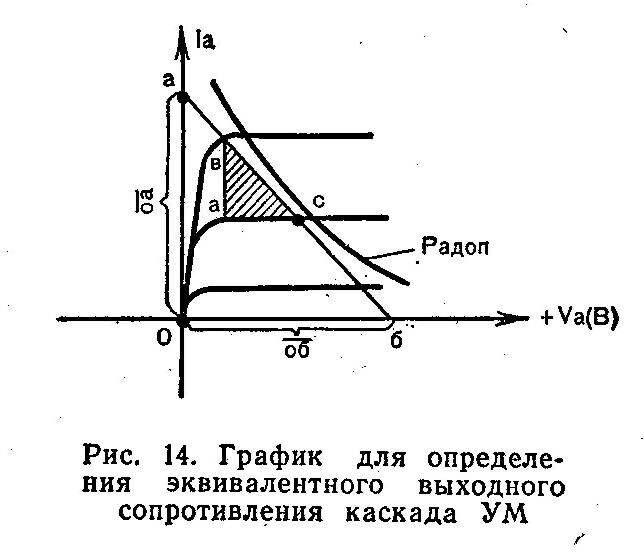

Более точно величину оптимального значения эквивалентного сопротивления каскада УМ можно определить графическим методом, пользуясь наиболее приемлемой нагрузочной линией на семействе анодных характеристик (рис. 14) выбранной мощной усилительной лампы, то есть отрезками об и оа в сбответствующих единицах измерения:

Таким образом, по переменной составляющей анодного тока оптимальная величина приведенного сопротивления анодной нагрузки Rвых к-да может достигать от единиц до десятков и сотен килоом.

Пользуясь этим же графиком, по треугольнику авс можно определить полезную мощность в нагрузке

Коэффициент полезного действия у мощных трансформаторных каскадов УМ выше, чем у бестрансформаторных, так как ток покоя Iа0 течет только через малое активное сопротивление первичной обмотки, минуя Rн. При этом

где Ро = Iа0 * Eа — полная мощность в режиме класса А, расходуемая от источника питания.

Следует иметь в виду, что у однотактных трансформаторных каскадов УМ более узкая полоса частот, больше габариты, масса, выше стоимость, что отражает их недостатки.

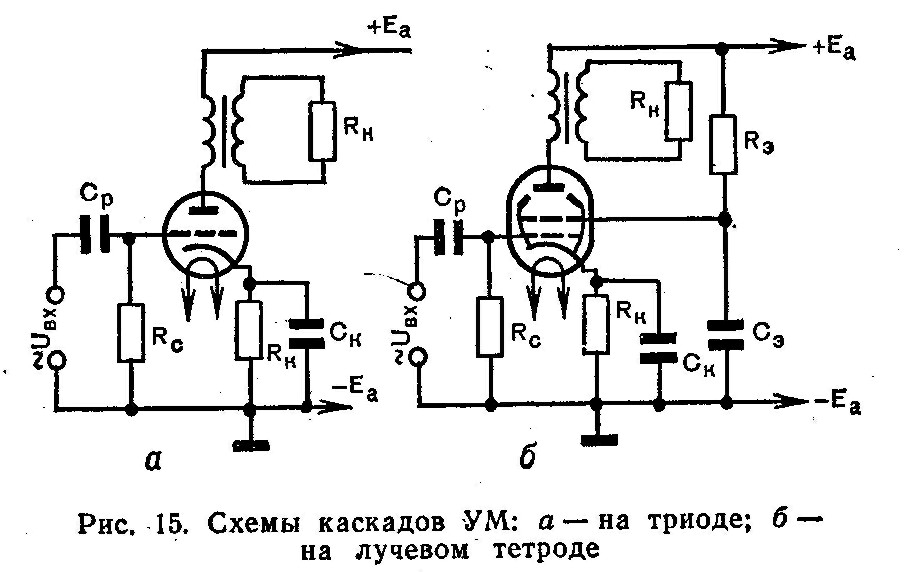

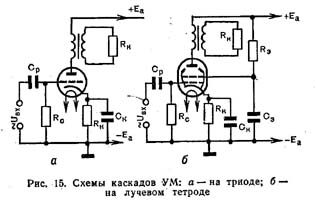

На рис. 15 приведены типовые схемы однотактных трансформаторных каскадов УМ на мощном триоде (а) и лучевом тетроде (б), работающие в режиме класса А с автоматическим смещением рабочей точки.

В этих схемах назначение каждого элемента каскада УМ аналогично рассмотренным ранее схемам усилительных каскадов напряжения с анодной нагрузкой (рис. 6 и 8).

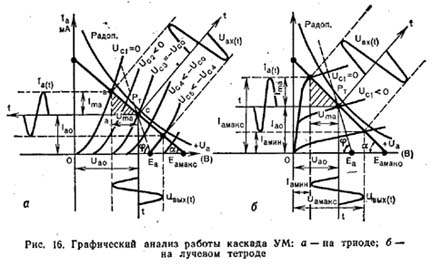

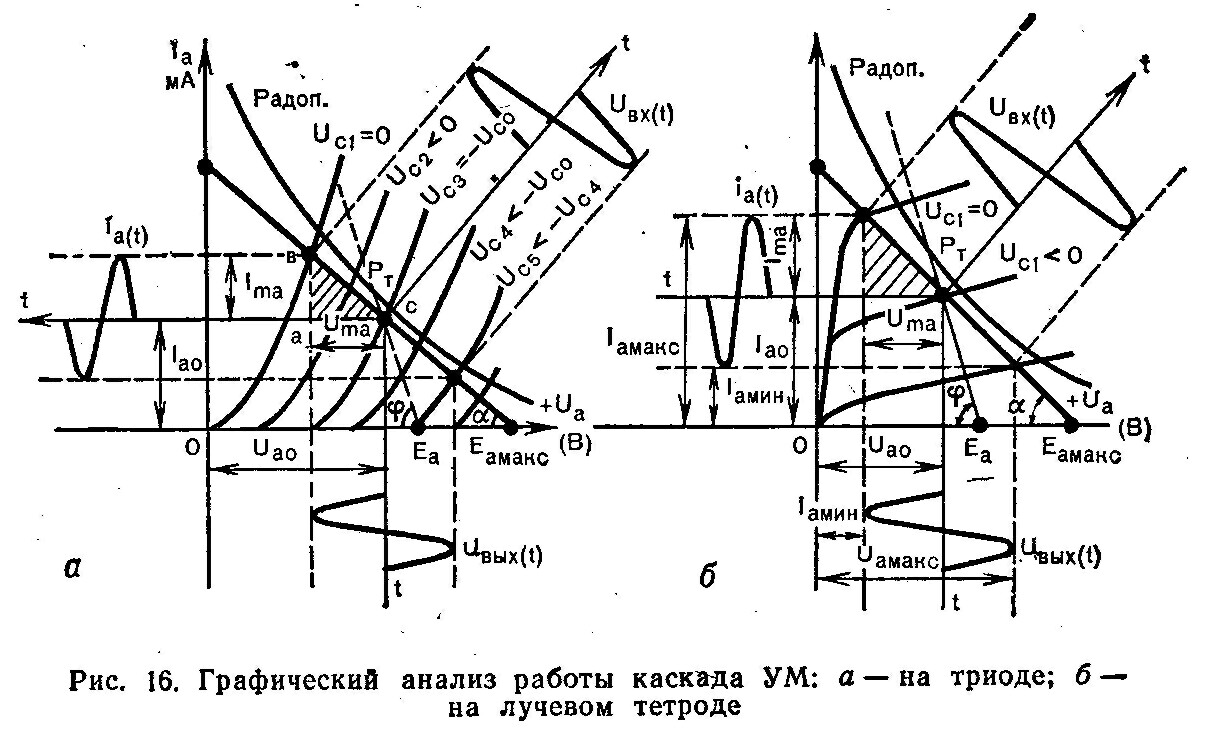

Как видно из графиков на рис. 16, для получения оптимальной величины полезной выходной мощности

необходимо на вход каскада УМ подавать входное напряжение с амплитудой |±Umax| |—Uc0|, снимаемое с предварительного усилительного каскада или с датчика входного сигнала. При этом нагрузочная линия должна проходить почти касательно к кривой допустимой мощности Pа доп, не пересекая ее.

Поскольку в режиме класса А рабочая точка находится на середине прямолинейного участка входной динамической характеристики каскада, то этим обеспечивается условие работы с минимальными нелинейными искажениями сигнала.

У триодных каскадов УМ нелинейные искажения меньше, чем у каскадов УМ на пентодах или лучевых тетродах.

Однако в большинстве случаев электрический КПД каскада УМ в режиме класса А практические превышает 10 ÷ 15% для триодных схем и 15 ÷ 30% для мощных пентодных и лучевых тетродных схем.

Нужно иметь в виду, что в каскадах УМ с трансформаторным выходом при малой величине активного сопротивления его первичной обмотки (r1тр = десятки ÷ сотни Ом) анодное напряжение в режиме покоя лишь немного меньше напряжения источника питания Eа, то есть

...для триодных схем,

... для схем на пентодах или лучевых тетродах, имеющих дополнительную цепь экранной сетки.

Поэтому линия нагрузки по постоянному току на семействе статических анодных характеристик (рис. 16) идет очень круто, под большим углом


В динамическом же режиме работы при подаче на вход трансформаторного каскада УМ синусоидального (гармонического) входного сигнала при оптимальном значении приведенной нагрузки Rэкв наибольшее напряжение Ea макс между выходными электродами увеличивается почти в два раза (а иногда и более) по сравнению с Ua0. Это явление объясняется тем, что при убывании выходного тока к величине Eа добавляется противоЭДС индуктивности первичной обмотки трансформатора, задерживающей процесс убывания анодного тока. Поэтому в динамическом режиме работы такого каскада УМ нагрузочная линия по переменной составляющей анодного тока определяется величиной Rэкв и Eа макс > Еа и, проходя через ту нерабочую точку, через которую проходит линия нагрузки по постоянному току, имеет значительно меньший угол наклона (рис. 16)

При расчете максимальной выходной мощности трансформаторного каскада УМ, учитывая КПД трансформатора, определяют по заданной величине необходимой полезной мощности в нагрузке Pполезн необходимую величину выходной мощности каскада, а именно:

Затем выбирают усилительную лампу, у которой допустимая мощность, рассеиваемая анодом, Pа доп 6 Pвых к-да для триода и а Pа доп 4 Pвых к-да для.пентода или лучевого тетрода. При этом напряжение на аноде в режиме покоя принимают равным Uа0 = (0,7 ÷ 0,8) * Ua доп, а величину тока покоя берут равным

Полезная мощность, выделяемая в нагрузке, будет равна Pполезн = ηтр * Pвых к-да = 0,5 ηтр * Ima * Uma = 0,5 ηтр * I2ma Rэкв.

Отсюда можно определить коэффициент трансформации

Коэффициент усиления каскада УМ по напряжению

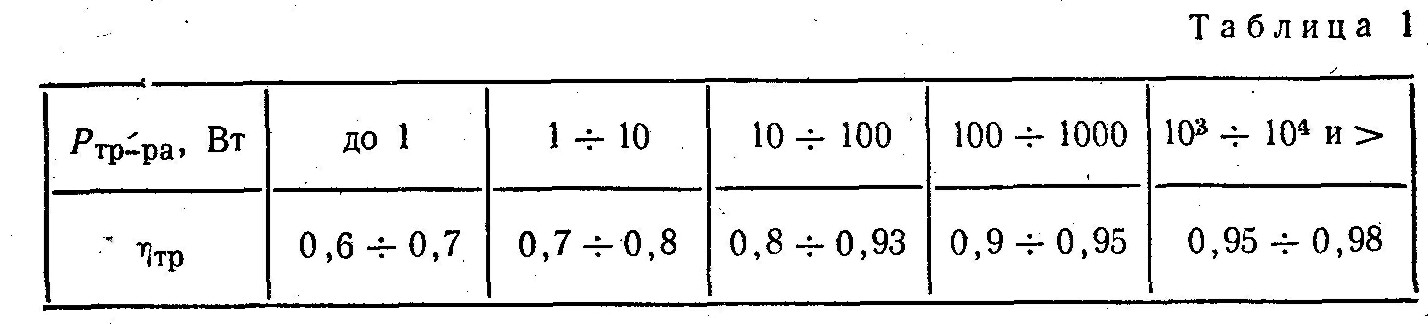

Для учета потерь полезной мощности в выходном трансформаторе принимают величину его КПД в пределах, указанных в табл. 1.
