20-ваттный усилитель

Выходная мощность 20 Вт при коэффициенте нелинейных искажений не более 1,2 % и входном напряжении 0,5 В.

Частотная характеристика усилителя равномерна в диапазоне частот 20 Гц...25 кГц. Усилитель содержит два каскада: фазоинвертор и выходной каскад. Фазоинвертор выполнен по схеме, несколько отличной от широко распостраненной самобалансирующей схемы. Эти отличия нетрудно заметить при сравнении обеих схем. Такая схема фазоинвертора обеспечивает высокую симметрию выходного напряжения в широком диапазоне частот.

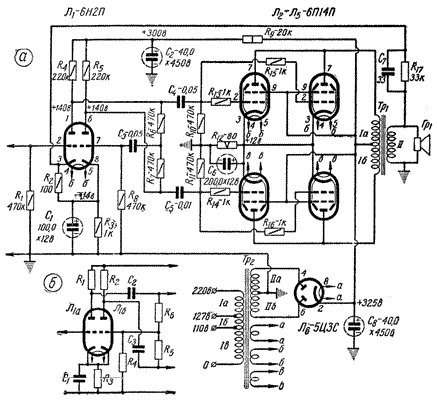

Рис.10. Принципиальная схема УНЧ

В каждом каскаде усилителя в каждом плече используются по две лампы 6П14П, работающие в режиме класса АВ. Напряжение смещения на сетки ламп подается с общего катодного сопротивления R12. Для предотвращения самовозбуждения на высших частотах в цепи сеток выходных ламп Л2-Л5 включены сопротивления R13-R16. Усилитель охвачен ООС, напряжение которой с обмотки II выходного трансформатора подается в цепь катода первого каскада.

Рис.11

Питание усилителя производится от двухполупериодного выпрямителя, выполненного на лампе 5Ц3С. Силовой трансформатор собран на сердечнике Ш40х50. Обмотка I содержит 220+34+186 витков провода ПЭЛ 0,8; обмотки IIа и IIб - 2х700 витков провода ПЭЛ 0,3; обмотка "аа" (накал кенотрона) - 11 витков провода ПЭЛ 1,5, а "бб" и "вв" - по 13,5 витков провода ПЭЛ 1,2.

Выходной трансформатор Тр1 выполнен на сердечнике Ш30х35. Обмотки Ia и Iб содержат по 1200 витков провода ПЭЛ 0,25; обмотка II - 85 витков провода ПЭЛ 1,0. Намотка выходного трансформатора производится так же, как и в усилителе, выполненном по схеме рис.5.


В.Большов. "Радио" №7/1960 год
