6П45С

(выходной лучевой тетрод)

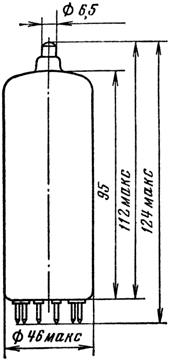

Основные размеры лампы 6П45С.

Общие данные

Тетрод выходной лучевой для работы в выходных каскадах строчной развертки телевизионных приемников цветного изображения с отклонением луча 110 градусов.
Оформление - в стеклянной оболочке. Масса 140 г.



Междуэлектродные емкости, пФ

Входная 55. Выходная 20. Проходная не более 1.5.


Номинальные электрические данные

при U_н = 6.3 В, U_а = 50 В, U_с2 = 175 В, f = 50 Гц и U_с1имп = -10 В

Ток накала, А	2.5 +- 0.2
Ток анода в импульсе (при Q = 10), мА	не менее 800
То же при Uн = 5.7 В, мА	не менее 700
Ток анода в начале характеристики (при Uс1 = - 200 В), мкА	не более 100
Ток 2-й сетки в импульсе (при Q = 10), 150 мА	не менее 150
Обратный ток 1-й сетки (при Uа=200 В, Uс2 = 280 В, Rн = 180 Ом и Rс2 = 3 кОм), мкА	не более 2
Отношение тока анода к току 2-й сетки в импульсе	не менее 7
Внутреннее сопротивление, кОм	не более 2.5
Время разогрева катода, с	не более 90
Наработка, ч	не менее 5000
Критерии оценки:
обратный ток 1-й сетки, мкА	не более 10
ток анода в импульсе, мА	не менее 640
Электрическая прочность при Uа = 400 В, Uс2 = 300 В, Uс1имп = 200 - 250 В, Uа.имп = 6 - 7 кВ, Iк.ср = 380 мА, Rс1 = 2.2 МОм, Rс2 = 5 кОм, f = 16000 +- 4000 Гц, тимп = 15 +- 3 мкс	сохраняется




Предельно допустимые электрические величины

Напряжение накала, В	5.7 - 6.9
Напряжение анода, В	400
Напряжение анода при включении лампы, В	700
Напряжение 2-й сетки, В	300
То же при включении лампы, В	700
Напряжение анода в импульсе (при т = 18 мкс), кВ	8
Напряжение 1-й сетки отрицательное, В	300
Напряжение между катодом и подогревателем, В	+- 100
Напряжение на лучеобразующих пластинах, В	50
Ток катода (средний), мА	500
Мощность, рассеиваемая анодом, Вт	35
Мощность, рассеиваемая 2-й сеткой, Вт	5.5
Сопротивление в цепи 1-й сетки, МОм:
при фиксированном смещении	0.5
в схеме строчной развертки со стабилизацией	2.2
Температура баллона, град. С	260
Устойчивость к внешним воздействиям:
ускорение при вибрации на частоте 50 Гц, g	2.5
интервал рабочих температур окружающей среды, град. С	от -60 до +70

Материал подготовлен по данным [5, с. 330-331].

---

---
