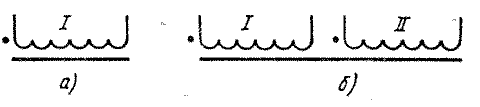

Рис. Электрические схемы дросселей:
а - с одной обмоткой; б - с двумя обмотками - основной и компенсационной.

Компенсационная обмотка при необходимости может соединяться последовательно с основной так, чтобы направления их намагничивающих сил совпадали (согласное соединение) или были направлены встречно (несогласное соединение). При согласном соединении индуктивность дросселя увеличивается, при несогласном - уменьшается.

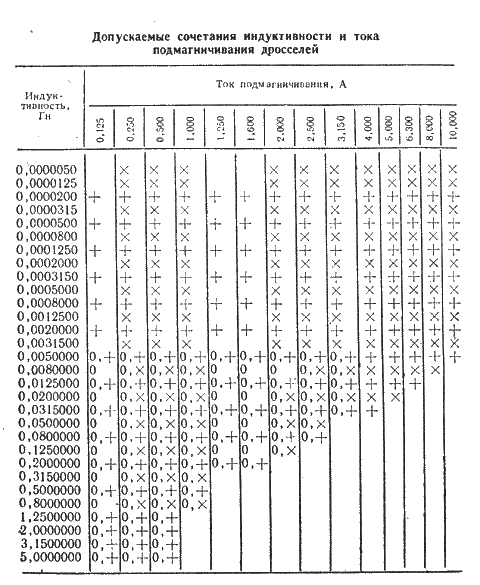

Сочетания параметров по ГОСТ 17597-78 для двухобмоточных дросселей фильтров при последовательном соединении обмоток в табл. отмечены знаком "+", при параллельном соединении обмоток - "X", для дросселей с одной обмоткой - знаком "О".

Значения индуктивности при номинальных токах подмагничивания, указанные в табл., также равны номинальным. Сочетание номинальных значений индуктивности и тока подмагничивания при последовательном соединении обмоток соответствуют сочетаниям параметров при их параллельном соединении.
