Доработка усилителя заключается в установке системы
дистанционного управления и цифровой системы включения усилителя. Сигналы
дистанционного управления могут быть получены с разных источников, например с
пульта дистанционного управления (проводного или на ИК лучах) или же с персонального компьютера. В данной статье описан только последний
вариант.
Доработка усилителя минимальна - дорабатывается только цифровой
блок и блок электропитания, а усилительная схема остается без изменений.
Доработанная схема усилителя приведена на рис. 1.
Рис. 1
Блок питания подвергается незначительной доработке - трансформатор Тр.3,
питающий цифровой блок переключается в режим постоянной работы, а трансформатор
Тр.4 (питающий усилительную часть схемы) включается через электромагнитное реле,
управляемое триггером. Так же через это реле коммутируется и питание остальной
части цифрового блока. В результате в ждущем режиме работает только один
триггер (одна микросхема), а так же схема, используемая в блоке дистанционного управления.
Схема цифрового блока претертерпевает более существенные изменения -
была добавлена дополнительная микросхема для включения /
выключения усилителя а так же были сделаны отводы для дистанционного управления со всех элементов управления
(кроме регулятора громкости). Регулятор громкости не подвергается изменению,
т.к. прямое смешивание цифрового и аналогового (усилительного) блока не
допускается.
После всех внутренних переделок в усилителе на задней панели
необходимо вывести 8-и контактный разъем для подключения системы дистанционного
управления.
Теперь перейдем к изготовлению самой системы дистанционного
управления.
Возможны несколько вариантов схемы:
Вариант 1 - простое проводное управление.
Рис. 2
Для этого необходимо изготовить пульт, и снабдить его достаточно
длинным проводом. На пульте необходимо разместить клавиши всех элементов
управления
(вкл/выкл усилителя, переключение каналов (входных сигналов), "Stand-By" (ждущий режим),
а так же установить индикатор включения усилителя
Схема такого устройства приведена на рис.2.
Вариант 2 - Дистанционное управление с персонального компьютера.
Для подключения системы к ПЭВМ очень удобны порты COM и LPT
(последовательный и параллельный), т.к они имеются практически на всех компьютерах, и для работы с
ними не требуется специализированных декодеров. Но при этом порт LPT зачастую занят
принтером и тем более от только один, тогда, как COM порты в последнее время практически
не используются. Поэтому при конструировании системы дистанционного управления было
решено
использовать именно эти порты.

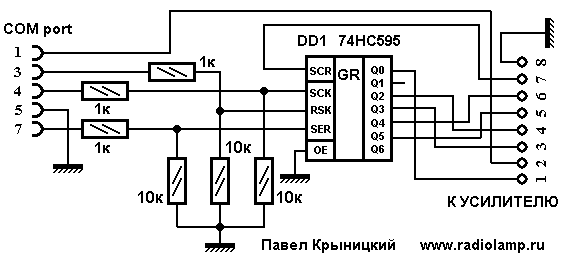

Схема "компьютерного" блока дистанционного управления приведена на рис. 3. Идея применения микросхемы
74HC595 в качестве дешифратора сигналов COM порта взята из [1], но при этом было разработано оригинальное программное обеспечение.
Рис. 3
Данный блок необходимо расположить как можно ближе к ПЭВМ, так как сигнал COM порта
сильно подвержен помехам и при большой длине кабеля возможны сбои.
Программное обеспечение для ДУ можно скачать в разделе "Программы".
Другие варианты системы дистанционного управления, такие как ПДУ на ИК лучах
в данной статье не рассматриваются.
Литература:
- Носов Т. Управление приборами через COM порт компьютера - Радио, 2007, № 11, с. 61-62
© Павел Крыницкий, 15.11.2008
|
| |
|
Радиолампы, использованные в статье:
- 6Н23П
- 6Н6П
|
