Сверхрегенератор (суперрегене­ратор) - регенератор, работающий при периодически изменяющемся затухании конту­ра, которое в течение части пе­риода становится отрицательным.

Периодическое изменение за­тухания сеточного контура осу­ществляется путем подачи на сетку лампы вспомогательных колебаний сверхзвуковой частоты, создаваемых этой же лампой или специальным генератором.

Напряжение сверхзвуковой ча­стоты изменяет положение рабо­чей точки на характеристике, а вместе с тем и крутизну характе­ристики лампы в рабочей точке. Соответственно изменяется и количество энергии, по­ступающей в сеточный контур из анодной цепи благодаря обрат­ной связи. Когда крутизна харак­теристики велика и поступаю­щая энергия превышает потери энергии в контуре, он будет обладать отрицательным сопротивлением, и в сверхрегенераторе начнется нарастание колебаний. В другую часть периода вспомогательной частоты, когда крутизна характеристики уменьшится, сопротивление контура станет положительным и возросшие коле­бания будут затухать.

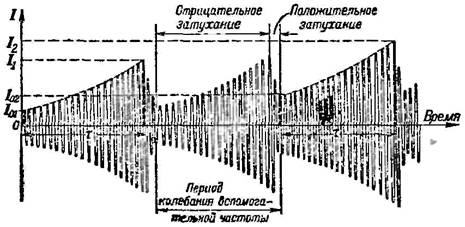

Таким образом, в колебатель­ном контуре сверхрегенератора вследствие перио­дического изменения затухания будет появляться группы колеба­ний, сначала нарастающих, а по­том затухающих. При этом наи­большее значение амплитуды, до которой успевают нарасти колеба­ния (за некоторую долю периода колебании вспомогательной часто­ты), существенно зависит от их амплитуды в начале нарастания (см. рис.).

 Если в начале ампли­туда равна I₀₁, то за время τ она нарастет до значения I₁если же начальная амплитуда I₀₂, то за такое же время τ она нарастет до значения I₂. Это обстоятельство и используется в сверхрегенераторе.

Когда внешний сигнал отсут­ствует, то в контуре есть только слабые колебания, обусловленные флуктуациями тока. За время, пока затухание отрица­тельно, эти колебания успевают возрасти до сравнительно неболь­шой величины и проявляют себя в виде слышимого в телефон шороха или шипения («суперный шум»). Если же на сверхрегенератор действует сигнал, амплитуда которого боль­ше уровня флуктуации, то коле­бания в нем нарастают до бóль­ших амплитуд, чем в отсутствие сигнала. Чем больше амплитуда сигнала, тем больше амплитуда, до которой нарастают колебания в сверхрегенераторе, и тем больший ток полу­чается после детектирования этих колебаний.

Обычный регенератор для до­стижения большой чувствитель­ности должен работать у порога генерации. Но этот режим оказывается неустойчивым, так как при небольших изменениях крутизны характеристики или других пара­метров схемы может возникнуть генерация колебаний.

А в сверхрегенераторе ре­жим все время изменяется и не­большие случайные его изменения практически не влияют на процесс. Чувствительность сверхрегенератора примерно такая же, как в обычном регене­раторе при работе его у самого порога генерации. Сверхрегенераторы применяются главным образом на УКВ.

Недостатком сверхрегенератора является не­высокая избирательность. Последнее объясняется тем, что нарастание колебаний начи­нается от того сигнала, который был принят сверхрегенератором при большом зату­хании контура, когда его избира­тельность мала.

---

Автор:  «Словарь радиолюбителя», 1960г.

---

---
