Самодельный ламповый усилитель для наушников «PhonAmp»
Самодельный ламповый усилитель для наушников
Для того чтобы оценить качество и особенность так называемого «лампового» звука не обязательно собирать мощный и сложный усилитель. Можно начать с усилителя для стерео наушников. Тем более, что большинство из тех, кто сидит за компьютером по ночам пользуется именно наушниками для прослушивания музыки или звукового сопровождения любимых игр.

Аббревиатура «Hi-End» привлекает многих. Споры аудиофилов о том какой кабель лучше звучит: сделанный из меди выплавленной на заводах третьего рейха из чилийской меди или с риском для жизни украденный с секретного ракетного завода (Думаете почему взрывались на старте американские челноки и наши Протоны?). Таинственное мерцание радиоламп, непонятные непосвященным слова и термины, произносимые признанными гуру в этой области. Очень многие хотели бы приобщиться к этому таинству, войти в секту избранных, но большинство из низ отпугивают сложившиеся стереотипы и ценники. Простой ламповый усилитель начального уровня запросто может иметь 3 нуля в своей цене (и это в долларах), а серьезные аппараты красуются ценниками с четырьмя или даже пятью нулями. От многих я слышал мнение, что радиолампы сейчас нигде не достанешь, это раритет. Отсюда складывается первый миф - все что связано с ламповой техникой это очень дорого и простому студенту, менеджеру инженеру недоступно. Попробуем развенчать этот миф. Что касается цены и недоступности радиоламп. Достаточно зайти на сайт любого интернет магазина специализирующего на лампах и убедиться, что цены на лампы доступны для любого кошелька и в наличии всегда есть большой выбор. К тому же не обязательно лампы покупать. Большинству из тех, кто собрался спаять ламповую схему, достаточно навести ревизию на чердаке садового домика, или в своем гараже и там обязательно найдется старый телевизор или радиола. Если не найдется, попросите произвести такую ревизию своих знакомых или родственников. В паре старых телевизоров наберется деталей, для сборки очень неплохого усилителя начального уровня (того самого, который стоит с тремя нулями на ценнике).

Но хватит общих рассуждений, перейдем к делу. Для того чтобы оценить качество и особенность так называемого «лампового» звука не обязательно собирать мощный и сложный усилитель. Можно начать с усилителя для стерео наушников. Тем более, что большинство из тех, кто сидит за компьютером по ночам пользуется именно наушниками для прослушивания музыки или звукового сопровождения любимых игр.

Вот схема предлагаемая для повторения.

Самодельный ламповый усилитель для наушников

Рис1. Схема усилителя для стереонаушников.

В основе ее лежит так называемый SRPP каскад (Shunt Regulated Push Pull, По-русски название звучит так - каскад с динамической нагрузкой). Вот и мы уже начали произносить магические заклинания :). В качестве усилительной используется лампа двойной триод (в одном стеклянном баллоне размещены две независимые друг от друга радиолампы). Нижняя по схеме половинка занимается усилением сигнала, а верхняя - играет роль динамической нагрузки. Положительные особенности такого включения - это высокий коэффициент усиления и низкое выходное сопротивление каскада. Усилитель справляется как с низкоомными наушниками сопротивлением 32 Ом так и со студийными мониторами сопротивлением постоянному току в 250 и более Ом. Настройка схемы не представляет никаких проблем. После включения и прогрева ламп (примерно 5 минут) надо проконтролировать напряжение на аноде нижней лампы или катоде верхней. Оно должно быть равным половине напряжения питания (анод верхней лампы). Если это напряжение отличается от нормы более чем на 5-10% его подстраиваем подбирая резистор Rк в катоде нижней лампы. Рекомендуется, на период настройки, поставить туда цепочку из последовательно включенных постоянного резистора на 100 Ом и подстроечного на 330-470 Ом. После настройки усилителя замеряем тестером полученное сопротивление и ставим постоянный резистор как можно более близкого номинала.

Материалы и инструменты

Несколько слов о применяемых деталях.

Самодельный ламповый усилитель для наушников

Рис 2. Детали для сборки усилителя.

Для сборки понадобятся собственно пара радиоламп. Можно использовать лампы марки 6Н1П, 6Н2П, 6Н23П. Очень хорошие результаты получаются с лампой 6Н3П, но она имеет другую цоколевку, и если вы захотите собрать усилитель на ней - обратите внимание на расположение выводов. Можно воспользоваться более мощной лампой 6Н6П. При ее использовании необходимо обратить внимание на мощность трансформатора накала. Он должен обеспечивать напряжение 6 в при токе не менее 2А или 12 в при токе 1А. Все эти лампы, за исключением 6Н6П, всегда есть в любом старом ламповом телевизоре, так что с приобретением проблем не возникнет.

Все резисторы (кроме одного в цепи питания) рассчитаны на мощность 0.25 Вт (можно больше, но тогда они будут занимать гораздо больше места). Номиналы можно посмотреть на схеме. Электролитические конденсаторы в цепи питания используются на номинальное напряжение 350-400 в. В стабилизаторе питания усилителя я использовал конденсаторы 470 мкФ на напряжение 200 в, взятые из горелых компьютерных блоков питания. Конденсаторы соединены последовательно по две штуки, в параллель каждому из конденсаторов подключен резистор сопротивлением 470 кОм. Эти резисторы выравнивают падение напряжений на конденсаторах и служат для разрядки емкостей после отключения питания. В цепи катода нижней лампы можно использовать конденсатор емкостью от 1000 до 10000 мкФ на номинальное напряжение 6-16 вольт. Качество этого конденсатора непосредственно влияет на качество звука, поэтому маститые аудиофилы посоветовали бы воспользоваться в этой цепи конденсатором марки BlackGate. Но по причине его высокой цены (более 100$ за штуку) мы обойдемся чем-нибудь более дешевым и не менее качественным. Лучший подручный вариант - это взять конденсатор марки Rubycon с неисправной материнской платы. Такие конденсаторы устанавливают в цепи питания процессора. Параллельно всем электролитическим конденсаторам настоятельно рекомендуется включить небольшой (0.1 - 1.0 мкФ) неполярный пленочный конденсатор. Из отечественных могу порекомендовать конденсаторы марки К78. Добавка таких конденсаторов улучшит воспроизведение усилителем высоким частот.

В качестве регулятора громкости для начала подойдет практически любой сдвоенный переменный резистор сопротивлением 22-47 кОм. Главное перед установкой проверить его качество, чтобы при повороте рукоятки у него не нарушался контакт и он не шуршал и не трещал. Входные и выходные гнезда используются любые, какие вам понравятся. Главное, чтобы они были совместимы с имеющимися у вас кабелями и разъемами на наушниках.

Трансформаторы

Теперь перейдем к самому главному. К трансформаторам питания. Сложность изготовления трансформаторов для ламповой техники является еще одним препятствием, которое останавливает начинающих (и не только начинающих) радиолюбителей. Для питания радиоламп требуются высокое напряжение (как правило это 200-300вольт) в цепи анода и низкое, но с большими токами, напряжение на накал. В нашем случае лампы имеют напряжение накала 6.3 вольта. Анодное напряжение на них подается 300вольт.

Можно найти специализированный унифицированный трансформатор для питания ламповых схем марки ТАН (трансформатор анодно-накальный). Но они дороги и не всегда их можно найти. Можно воспользоваться трансформатором взятым от старой радиолы или телевизора. Такие трансформаторы подойдут по всем параметрам, кроме одного - размера. Я для своего усилителя трансформаторы сделал сам. Точнее переделал под свои нужды готовые трансформаторы от недорогих китайских БП, которые вставляются непосредственно в розетку.

Самодельный ламповый усилитель для наушников

Рис3. Трансформаторы подготовленные для переделки.

Ищем такие БП в ближайшем магазине, торгующем бытовой техникой. Нам потребуются блоки имеющие на выходе 12 вольт, рассчитанные на выходной ток не менее 1А. Таких трансформаторов потребуется 3 шт. Один из них будет питать накалы радиоламп. Нити накала обеих ламп соединены последовательно и подключены к источнику постоянного напряжения 12в (трансформатор Т2 на схеме). Два других трансформатора придется разобрать.

Сердечник трансформатора состоит из отдельных пластинок - пластинки типа «Ш» или «Е» кому как больше нравится, и перемычки типа «I». После сборки, чтобы трансформатор не гудел, его на заводе обычно пропитывают лаком, поэтому разобрать трансформатор иногда бывает не так просто как кажется. Сначала скальпелем или прочным канцелярским ножом отделяем и вытаскиваем «I» пластины.

Самодельный ламповый усилитель для наушников

Рис 4. Разборка трансформатора.

Затем плоскогубцами вытаскиваем из каркаса крайнюю «Ш» пластину. Из за того что сердечник был залит лаком, это может оказаться не таким простым делом, придется попотеть. Если же все попытки вытащить пластинку не увенчались успехом, то тогда сердечник надо прогреть до температуры 90-100 С*. Для этого можно воспользоваться электроплиткой или утюгом. Осторожно, не перегрейте, иначе начнет плавиться пластмасса из которой сделан каркас катушек и трансформатор придется выкинуть. Время от времени можно капать на сердечник капельку воды и как только она начнет закипать, нагрев прекращаем. Далее берутся толстые рукавицы, чтобы не обжечься и операция по разборке продолжается. При нагреве лак, которым залиты пластины, размягчиться и разборка не составит большого труда. В конце концов должно получиться примерно так.

Самодельный ламповый усилитель для наушников

Рис5. Разобранный трансформатор.

Как видим, обмотки трансформатора намотаны на двух абсолютно одинаковых катушках. На одной, тонким проводом, намотана первичная обмотка. На второй, более толстым - вторичная. Берем две высоковольтных первичных обмотки от двух разобранных трансформаторов, устанавливаем их в каркас и собираем трансформатор снова. Получится трансформатор с коэффициентом передачи 1:1 и напряжением 220в переменного тока на выходе. После выпрямления этого напряжения получится примерно 300 вольт постоянного тока, что нам и требуется. Включаем собранный трансформатор, на выход для проверки подключаем 15 Вт электрическую лампочку. Проверяем гудит или нет собранный трансформатор. При наличии гудения надо попробовать добавить в сердечник еще несколько пластин (запасные от второго разобранного). Если пластины уже не лезут (все забито плотно) то сердечник надо пропитать жидким лаком и хорошенько высушить. Гудение и вибрация пропадут. Вместо пропитки лаком можно гудящий трансформатор сварить в расплавленном парафине. В подходящей по размеру кастрюльке (консервной банке) растапливается парафин. После того как он расплавиться и станет жидким в него погружают трансформатор и выдерживают в расплавленном парафине 10-20 минут, чтобы пропитались все щели. После этого трансформатор вынимаем из расплава, кладем на кусок картона и даем остыть. Обработанные таким образом трансформаторы не шумят.

После того как все детали подобраны и проверены на исправность, можно приступать непосредственно к сборке усилителя.

Сборка

Конструктивно усилитель можно выполнить в любой подходящей по размеру коробочке в которой размещаются трансформаторы, конденсаторы и ламповые панельки. Очень хорошо подойдет корпус от неисправного компьютерного БП. Поскольку в усилителе для питания используется высокое напряжение особое внимание надо обратить на качество изоляции проводов и надежность крепления и пайки всех элементов схемы. Если раньше не приходилось иметь дело с высоким напряжением, не поленитесь найти и прочитать правила техники безопасности при эксплуатации и ремонте электроустановок под напряжением до 1000 вольт. Электричество халатного к себе отношения не прощает.

Далее, на конкретном примере я опишу свой вариант реализации схемы этого усилителя.

Когда-то давно я увидел фотографию моддинг проекта созданного моддером Arsgera под названием «Поэт».

В этом компьютерном корпусе выполненном в виде деревянной шкатулки с профилем А. С. Пушкина на верхней крышке в качестве декоративного элемента использовался старинный серебряный подсвечник. Идея мне тогда понравилась, но хотелось бы подсвечник использовать не просто как декоративный элемент. И вот когда я обдумывал как же внешне оформить будущий усилитель, я вспомнил об этой идеи.
Я предпринял поход по сувенирным и антикварным лавкам и в результате приобрел пару (пусть и не старинных, но красивых) подсвечников и небольшую деревянную шкатулку от винного набора. Вот так предположительно должно было получиться.

Самодельный ламповый усилитель для наушников

Рис 6. Первая примерка.

Я замерил внутренние размеры шкатулки и по ним сделал металлическое шасси, на котором разместил трансформаторы и электролитические конденсаторы. Там же разместилась колодка с клеммами, на которой будут распаяны все остальные детали. В качестве основания послужила стальная пластина выпиленная из бросовой боковины компьютерного корпуса.

Самодельный ламповый усилитель для наушников

Рис 7 Шасси усилителя.

В задней стенке коробочки необходимо было проделать отверстие, для установки разъема подключения питания, сетевого выключателя и разъемов для наушников и сигнального кабеля. Здесь меня ждала большая неприятность. Когда я сверлил коробку, сверло случайно перекосилось и коробка треснула. Красивый красный рояльный лак, которым была покрыта шкатулка в нескольких местах отвалился и внешний вид был испорчен, как я думал окончательно.

Самодельный ламповый усилитель для наушников

Рис8. Отверстие в задней стенке для разъемов.

Я снова прошелся по магазинам в поиске подобной шкатулки, но ничего похожего не нашел. Пришлось заклеить трещину, зашкурить, зашпаклевать места сколов и обклеить шкатулку самоклеящейся пленкой под «красное дерево». Потом снова лакировать и полировать. Вид у шкатулки стал более простецкий, но, как я думаю не сильно ухудшился, особенно если глядеть издалека. Вот так теперь выглядит шкатулка. Сверху на ней лежит планка с разъемами, отверстие под которые я так неудачно сделал.

Самодельный ламповый усилитель для наушников

Рис9. Планка с разъемами и обновленная шкатулка.

Долго не мог найти подходящую рукоятку для регулятора громкости. В конце концов покопался в шкатулке с бижутерией у жены и нашел симпатичную подвеску со стразами. Жена ее мне отдала, но с условием, что к ближайшему дню рождения получит в замен цепочку и подвеску из настоящего золота. Что ж, искусство и женщины требуют жертв, финансовых по крайней мере.

Самодельный ламповый усилитель для наушников

Рис10. Заготовка для регулятора громкости.

Я обточил до нужного размера обычную пластиковую ручку регулятора громкости и вклеил ее внутрь подвески. Получился такой вот гламурный регулятор.

Самодельный ламповый усилитель для наушников

Рис.11. Рукоятка регулятора громкости.

В магазине, торгующем мебельной фурнитурой приобрел четыре хромированных металлических дверные ручки. Они будут прикреплены снизу в качестве ножек для придания устойчивости всей конструкции.

Самодельный ламповый усилитель для наушников

Рис.12 Будущие ножки.

Вот так теперь выглядит шкатулка в сборе.

Самодельный ламповый усилитель для наушников

Рис13. Корпус усилителя готов.

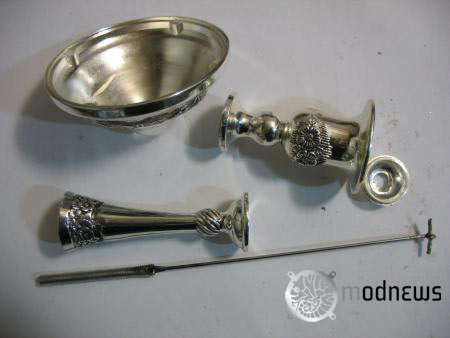

Теперь пришло время заняться самими подсвечниками. Подсвечник состоит из нескольких полых деталей, которые удерживаются вместе резьбовой шпилькой М5. Разобрать его не представляет никакого труда. Сразу видно, что вещь не старинная, а современный, китайский новодел. Детали сделаны из алюминия, покрытого сверху тонким слоем серебра. А ведь стоили так, как будто они целиком отлиты из благородного металла.

Самодельный ламповый усилитель для наушников

Рис.14. разобранный подсвечник.

В верхней части подсвечника будет установлена ламповая панелька. Вниз от нее пойдет жгут из 8 проводов. Поэтому для проводов надо просверлить отверстие подходящего диаметра.

Самодельный ламповый усилитель для наушников

Рис 15. Подготовка к установке лампового патрона.

По ходу работы возник непростой вопрос, как же скрепить снова воедино все элементы подсвечника. Если использовать толстую резьбовую шпильку, то не останется места для проводов. Клей держится на полированных металлических поверхностях плохо. Паять части между собой - будет видно следы пайки и это пагубно отразиться на внешнем виде. Я решил сделать крепеж таким же какой он и был изначально, только использовать для этого тонкую из 1.5 мм стальной проволоки шпильку. Как она выглядит видно на фотографии.

Самодельный ламповый усилитель для наушников

Рис 16. Новая крепежная шпилька.

Через отверстие диаметром 6 мм которые я просверлил в верхней части подсвечника без труда удалось протащить и крепежную шпильку и сигнальные провода. В качестве проводов я использовал обрезки стандартной витой пары. Они удобны еще и тем, что каждый провод имеет свой цвет и это поможет избежать ошибок при монтаже усилителя.

Ламповые панельки перед установкой пришлось слегка доработать, чтобы они влезли в верхнюю часть подсвечника.

Самодельный ламповый усилитель для наушников

Рис 17. Доработка ламповых панелек.

Вот такой получился подсвечник в стиле Hi-End.

Самодельный ламповый усилитель для наушников

Рис 18. Готовый подсвечник.

Перед окончательной сборкой необходимо было проверить работоспособность, качество звучания, настроить режимы работы радиоламп. Вот как это все выглядело на тестовом столе.

Самодельный ламповый усилитель для наушников

Рис 19. Предварительная проверка и настройка.

Шасси с трансформаторами помещается внутрь шкатулки. В крышке шкатулки делается 3 отверстия (два для крепежа подсвечников и отверстие под регулятор громкости. Все провода припаиваются на место согласно схеме.

Самодельный ламповый усилитель для наушников

Рис 20. Этап окончательной сборки усилителя.

Уф! Готово! Можно налить себе чашку кофе, достать диск с любимыми записями и начинать слушать, что же собственно получилось в итоге и стоило ли оно всех трудов затраченных на изготовление.

Самодельный ламповый усилитель для наушников

Рис.21. Все готово к прослушиванию музыки.

Финал. Оценка работы

Для проверки качества звучания я воспользовался тремя типами наушников.

Beyerdynamic DT 231 сопротивлением 32 Ом, Koss PortaPro сопротивлением 64 Ом и студийными мониторными наушниками Beyerdynamic DT 770 Pro сопротивлением 250 Ом. В качестве источника звука выступала звуковая плата Creative Audigy ZS, которая воспроизводила нежатые (напрямую сграбленные с аудио компакт дисков) звуковые файлы. Что можно сказать. Все наушники через усилитель звучат лучше чем когда их подключал непосредственно на выход звуковой платы. Детальность и прозрачность звучания особенно на высоких порадовала мой слух. Низкоомные наушники DT231 на высоком уровне сигнала начинали выдавать искажения по низким частотам. Для таких наушников необходимо использовать более мощные лампы в усилителе или подключать их через согласующий трансформатор. Звучание же высокоомных студийных DT770 оставило вообще неизгладимые впечатления. В ближайшее время плюну на очередной апгрейд компьютера и вместо новой видеокарты куплю себе эти наушники.

Самодельный ламповый усилитель для наушников

Я нисколько не пожалел, о потраченных на сборку времени и средствах. Рекомендую всем попробовать сделать тоже самое. Не пожалеете. С уважением TANk.

Самодельный ламповый усилитель для наушников

Самодельный ламповый усилитель для наушников


Самодельный ламповый усилитель для наушников


Автор:  THANk  http://www.modnews.ru



Радиолампы, использованные в статье:
  1. 6Н23П
  2. ECC88

Комментарии к статье:

  Добавил:  Виктор
В эту схему прям просятся 6Н14П-6Н24П
  Дата: 2016-08-23
  Добавил:  Иван
Ваши трансформаторы убили качество звука.
  Дата: 2016-01-27
  Добавил:  пермяков
вещь простая и фантастически классная .для низкоомных уменьшил емкость выходных конденсаторов по совету умных людей. анодное получил методом220-12-12-220. спасибо!
  Дата: 2015-12-02
  Добавил:  максим
Здравствуйте, можно ли использовать радиолампу 6н3п - Е.
  Дата: 2015-07-10
  Добавил:  San
wec, не надо. Тут на аноде каждой лампы будет половина анодного напряжения, т. к. включены они последовательно.
И у 6Н3П отличается цоколёвка.
  Дата: 2015-05-08
  Добавил:  wec
Если использовать 6Н3П, на Т1 не надо на "вторичной" число витков уменьшать?
По паспортным у 6Н3П анодное 150. Если,что не так, пардон, новичек.
  Дата: 2015-05-02
  Добавил:  Piton
Собрал. Настройки не потребовалась. Звук даже в моих "бананах" просто обалденный. Короче тему с лампами буду развивать. Большое спасибо автору за схему и идею.
  Дата: 2015-04-27
  Добавил:  San
Это мой первый опыт сборки и наслаждения этим звуком... Какие-то севшие лампочки 6Н2П 1966 года из "Чайки" и ощущения такие, что как будто мой мозг массируют изнутри. Очень странные ощущения. Я кайфую...
В секте лампофилов пополнение.
  Дата: 2015-03-16
  Добавил:  San
Наушники 250 Ом. Резисторы в цепи катодов менял на 690 Ом - разницы по громкости никакой. Анодное от 200 до 280 Вольт пробовал, не помогло. Лампы б/у, но обе звучат одинаково недостаточно громко. Ставил 6Н1П - было чуть громче.
  Дата: 2015-03-15
  Добавил:  San
Собрал на 6Н2П. Звучит хорошо, но тихо. По громкости так же, как источник звука - плеер или телефон. Куда копать? Это мой первый УМЗЧ на лампах.
  Дата: 2015-03-15
  Добавил:  Олег
Собрал усилитель по данной схеме. Напряжения на нижних половинках обеих ламп одинаковое. Сбора полностью симметричная. Однако есть проблема. Звук в одном ухе по каким-то причинам мощнее. Конечно можно выправить балансом, но как-то не аккуратно. Причину найти не могу. Лампы менял. В чём может быть проблема?
  Дата: 2015-03-08
  Добавил:  Евгений
Несколько замечаний,исходя из своего опыта. Это касается не только
данного усилителя,но и других подобных.Не стоит для низкоомных
наушников применять бестрансформаторную схему. Это требует примене-
ния электролитов большой ёмкости на выходе, что не очень хорошо для
звука. Лучше использовать выходные трансформаторы. Для высокоомных
наушников требуются на выходе конденсаторы небольшой ёмкости и не-
электролиты. При большой ёмкости наушники захлёбываются на НЧ.Если
очень хочется иметь универсальный усилитель для наушников с разным
сопротивлением, то лучше подобрать ёмкости для каждого типа и ком-
мутировать их.При использовании хороших наушников возможен фон.
Желательно питать лампы по накалу не только выпрямленным, но и ста-
билизированным напряжением.
У меня наушники К140 от фирмы AKG с сопротивлением 600 ом.Ламповый
усилитель:на 6н2п,один каскад- усилитель напряжения и катодный по-
вторитель с конденсатором МБГО 0,5 мкф на выходе. Работает от плейера YAMAHA CDX-470 и других некомпьютерных источников звука
очень хорошо.
  Дата: 2014-01-14
  Добавил:  Сергей
Подойдет ли ТАН 16?
  Дата: 2014-01-08
  Добавил:  ВладимирМ
При внутреннем сопротивлении 6н23п 2.4К, с учётом её коэффициента усиления и включения SRPP, получив выходное не менее 70Ом. Поэтому искажения и потери мощности при работе на 32Ома будут очень велики. Нагрузка должна быть не менее 100Ом. Если, действительно, интересует качество. Или применяйте более мощные лампы. Можно уменьшить сопротивление применив параллельное включение ламп.
  Дата: 2013-11-06
  Добавил:  Вениамин
Очень и очень оцениваю креативность мышления-саму идею.Воплощение идеи в виде усилителя-просто прекрасно!Бесподобно!Придумать необычное,очень и очень сложно.Вам удалось.Восхищаюсь Вами!!!Приятно,что живем в одной стране.С уважением-Вениамин.Сочи.
  Дата: 2013-09-07
  Добавил:  мороз серафим владимирович
я поступил проще. не стал портить женские украшения и покупать всякие китайские блестяшки. для этого взял тумбочку.большую, совковую, из досок и фанеры. ободрал всю краску и потом покрыл олифой 3 раза. в самом низу поместил исправный советский тразисторный усилитель, причем не самого высокого класса, ширпотреб то есть. единственная переделка была ето на все крутилки сделал удлинители и вывел в отверстия наружу. заднюю стенку выломал для вентиляции и вместо фанеры поставил сетку из камазовских фильтров. над усилком поставил полку на которой установил шасси с трансформатором для питания вентилятора и нитей накалов ламп. чем лампы старей и колбы больше тем круче оно выглядит. спереди со стороны дверки это частично загорожено коробкой с пластинками на 78. видно только лампы. но мне этого показалось мало. крышку тумбочки распилил на 2 части чтоб передняя часть на шарнирах открывалась. на верхнюю полку поставил электрофон Россия 321. но на ей самодельный коврик из войлока размером со стандартную пласту на 78 и переключатель скоростей не видно. тонарм был сломан потому поставили самодельный из тонкостенной стальной трубы, иголку изза этого не видно.под другой частью столешницы висит колонка от этого электрофона. для вывода звука наружу в столешне вырезано отверстие в которое ставлю трубу. пришлось разрезать музыкальный инструмент, непригодный к восстановлению. все фанаты теплого лампового что были в гостях у деда чуть не оргазомируют от этой тумбочки.
  Дата: 2013-09-02
  Добавил:  Никита Хорошо
Здравствуйте уважаемый THANk, прочитав вашу статью загорелся изготовлением подобного усилителя, вот уже пару недель изучаю вопрос, и как для закоренелого гуманитария очень тяжело врубаюсь особенно в точные расчеты, увы ;(
Т к никогда не занимался радиоэлектроникой, запаса советских з,ч увы не имею вот нашел в сети в продаже в Спб такой трансформатор, подойдет ли к данной схеме? Исходя из описания вроде все подходит, но стремится к максимально допустимым значениям...
Трансформатор ТАН - 65.3
U1 220В
U2 285В 0.15А
U3 40В 0.1А
U4 6.3В 2.5А

и можно ли в данном случае обойтись двумя трансформаторами и от каждого запитать накал своей лампы?
Применить хочу лампу 6Н6П (много положительных отзывов)
  Дата: 2013-02-03
  Добавил:  Димон
Я добавил индикатор на 6е3п красиво получилось!!
  Дата: 2013-01-16
  Добавил:  Димон
Респект тебе ,ТАНК! Собрал эту схему,балдею уже полгода!!! 6н23 поставил!!! Транс готовый,уши Сенхайзер 32 Ом (модель не скажу,давно покупал) Все супер!!! Это ЗВУКО-чудо!!
  Дата: 2012-12-30
  Добавил:  Даня техник
собирал, питание от ТС180-2 мне не понравилась схема особо, после прослушивания различных радиоламп, а потом после прослушивание усилителя с трансформатором я отдаю своё предпочтение последнему варианту.
  Дата: 2012-11-02
  Добавил:  К700
Интересное решение с динамической нагрузкой и дизайн классный!
  Дата: 2012-10-07
  Добавил:  Юрий
К этому усилителю нельзя подключать наушники с сопротивлением ниже 600ом. При 70 ом наушниках КНИ равно 7% о каком качестве может идти речь. На низко омные наушники только трансформаторный УНЧ нужен.
  Дата: 2012-09-07
  Добавил:  Mish
Интересная фишка получилась. Подключаю к усилку внешнею звук. карту m-audio fast track usb, врубаю ушы сенхайзер CXL-400 и усиления не слышу конечно (чего и следовало ожидать). Но потом я сам ничего понять не смог - подключил к усилку звуковой выход ноутбука, звук стал громче на ламповом усилке чем на ноутбуке, и это на 16 омных ушах. Как это обяъснить? Может нужно как-то согласовывать входное и выходное сопротивление усилителей - ответьте пожалуйста товарищи
  Дата: 2012-04-03
  Добавил:  Mish
Добавил: LOM
К данной схеме НЕ рекомендуется подключать нагрузку менее 30-ти Ом.
Объясните почему?
  Дата: 2012-04-03
  Добавил:  Stef
Собрал уже 2 таких усилка. Ради интереса подключил ушы 16 ом сенхайзер CXL400 - ни какой перегрузки по низам я не заметил. Единственное что коофицент усиления максимум смог настроить на такое сопротивление 0.9
  Дата: 2012-04-01
  Добавил:  rain09
Переделал блок питания на кенотрон, на анод подал 300в, резисторы млт поменял на МТ, кондеры бумага в масле, звук изменился кординально, очень порадова.
  Дата: 2012-03-07
  Добавил:  rain09
Хотелось ламповый усилитель, опыта в этой области нет, чтобы не заморачиваться с выходными трансами решил собрать ус для наушников по данной схеме. Блок питания собрал на кенатроне, звук на нем мягче и детальней, но один минус, кен по накалу жрет 15 ват, соответственно нужен питающий транс помощнее, мой транс сильно грелса (нехватало мощи). Поковырялся в инете нашол способ на полупроводниковых диодах плюс демферный диод 6д14п, получилось неплохо (задержка анода плюс малое потребление). Звук без 6д14п напоминает полупроводниковый (имхо). Что получилось мне нравится. Слушаю с удовольствием. У меня ус Pioner, но лампы звучат на много лучше.
  Дата: 2012-01-30
  Добавил:  Александр
собрал даный усилитель сначала на 6н6п, все заработало, зву понравился. Через пол года попаись пара 6н23п "новых", как не вслушивался а манюньки переиграли, их и оставил, и транс выходной теперь вообще холодный (твз-1-9), когда лампы нормальные и все в режимах, запаса по громкости мне с головой. Слушал с телефона, и с компа, на компе теперь шум БП прослушиваеться, низы как то лучше звучат. Наушники у меня средненькие koss ur29, они 100 Омные, так что к этой схеме хорошо подходят, за сенхайзеры 300 омные 600грн платить не готов, да и источники звука тогда менять надо. Вобщем схема рабочая, всем рекомендую к повторению.
  Дата: 2012-01-29
  Добавил:  HRAM77
Ув. Junkhead! Можно не применять электролит на выходе 100*400. Достаточно поставить неполярный емкостью 3-4 мкФ. Нужно подгонять по низким частотам. По поводу второго вопроса, он не корректный! В питании применяется П - образный фильтр: два электролита 220*400В и между ними резистор. Этот фильтр поглощает пульсации.
Я эту схему питал еще двуполярным напряжением +\-150В работает интересней! :)
  Дата: 2012-01-15
  Добавил:  Волгоград
А зачем вообще транс анода, если он принимает 220 В и трансформирует в 220 В! И как на выпрямителе получить 300 В?
  Дата: 2012-01-14
  Добавил:  Junkhead
А что касаемо электролита в катоде верхней лампы, того что 100мф 400в - каковы границы его номинала? Просто 100мф не нашлось, имеется только больше...
И резисторы параллельные конденсаторам в фильтре питания, их номинал как то отдельно расчитывается или просто 470кОм(для 4-х 200-вольтовых) и 1мОм(для 2-х 400в)?
  Дата: 2011-12-28
  Добавил:  HRAM77
Схема неплохая для "ушей", только чувствительность слабовата. А 6Н6П токовая лампа. В режиме она "кушает" приличный ток и не удивительно, что греются лампы и резисторы. Кстати, насчет накала, не советую питать 12 вольтами т.к. напряжение на лампах может быть разным. Например: 6.1В и 6.5В. Лично я стабилизирую накал для уменьшения шумов и наводок.
  Дата: 2011-12-23
  Добавил:  Admin
Трансформатор от Регонды должен нормально подойти.

По поводу резистора 2 Ом в цепи анода - Вы перепутали номинал, там нет такого резистора, есть только на 2 кОм.
  Дата: 2011-12-14
  Добавил:  Дмитрий 454
Есть трансформатор от регонды. Может можно его приспособить для такого усилителя.
  Дата: 2011-11-25
  Добавил:  Дмитрий 454
Подскажите товарищи, может можно купить, для такого усилителя готовые трансформаторы, например в магазине аудиомания?
  Дата: 2011-11-10
  Добавил:  Admin
Напряжение на накале у Вас нормальное, следовательно и лампа должна нормально работать. А в неярком свечении нет ничего страшного.
  Дата: 2011-11-06
  Добавил:  nikitenkoaleksandr@yandex.ru
Спасибо товарищ админ, с накалом я разобрался, усилитель работает, только вот не знаю как сходить покурить ведь у меня более 100Гб музыки! Появилась следующаяя проблема:
греется сопротивление 2 Ом 2вт в цепи конденсаторов питания анодоа! Не подскажите в чём может быть причина!?
  Дата: 2011-11-06
  Добавил:  nikitenkoaleksandr@yandex.ru
Спасибо что откликнулись! Напряжение накала у меня 6,0-6,1В, накал виден в темноте, лампы горячие, но подскажите хватит ли такого накала для нормальной работы ламп. Повторюсь, накала не видно при дневном свете, помнится мне как светятся лампы радиолы, видно даже днем!!!
  Дата: 2011-11-04
  Добавил:  Admin
Накал у 6Н6П не очень яркий, но виден вполне хорошо. Проверьте напряжение на накале, и если оно меньше 5,7 В, то доматывайте обмотку трансформатора.

Перед этим рекомендую проверить, рабочие ли накалы ламп (омметром).
  Дата: 2011-11-01
  Добавил:  nikitenkoaleksandr@yandex.ru
Подскажите люди добрые, накал у ламп 6н6п яркий? а то я схему собрал на трансформаторе тан17,две обмотки по 6,3 запаралелил, выпрямил накал диодами кд202р но накала при дневном свете вообще не виден!
  Дата: 2011-10-31
  Добавил:  Дмитрий 454
Разве наушники нельзя слушать напрямую с источника? Через усилитель получается лучшие качество или это просто престижно?
  Дата: 2011-10-02
  Добавил:  ser_13
I’m sorry. Не понял c трансформаторами. С трансформатором Т2 понятно.
С трансформатором Т1 не совсем понятно.
Еще не разу не разбирал трансформаторы от недорогих китайских БП. Советские трансформаторы мотал сам. Наматывается первичная обмотка тонким проводом, а сверху вторичная. Диаметр провода вторичной обмотки рассчитывается в зависимости от тока потребляемым устройством.
Видимо трансформаторы от недорогих китайских БП сделаны по другому?
Вы берете две высоковольтные первичные обмотки от двух разобранных трансформаторов, устанавливаем их в каркас и собираем трансформатор снова. Но ведь они намотаны тонким проводом. Потянет ли он лампочку 15 Ватт?

  Дата: 2011-08-21
  Добавил:  денис
я собрал на 6н6п, усилок чёткий.Источником подключил Apple iPod touch4 8gb
  Дата: 2011-06-23
  Добавил:  DPA
собрал схемку. на аноде 250в. категорически доволен. ссылка на фоты вконтакте http://vkontakte.ru/album14260049_134930506
  Дата: 2011-05-19
  Добавил:  Александр
Подскажите, а обязательно ли выпрямлять напряжение накала и какие диоды там использовать?
  Дата: 2011-03-22
  Добавил:  Cooper_pr
а можно ли к этому устройству подключить индикатор на лампочке 6е1п ???
  Дата: 2011-01-28
  Добавил:  LOM
ради хохмы собрал макет этого ампа.
Мне понравилось как звучит 6н6п в этой схеме., она мощнее и нет провалов и затыков даже на максимальной мощности.
Правда пришлось немного поднять анодное.
Источником был комп (креатив аудиджи2).
  Дата: 2010-09-25
  Добавил:  LOM
К данной схеме НЕ рекомендуется подключать нагрузку менее 30-ти Ом.
  Дата: 2010-09-19
  Добавил:  Андрей
а можно ли к этому устройству подключить динамики,разве наушникам требуется усилок они ведь и так работают без него..
  Дата: 2010-09-03
  Добавил:  dumbldor
Класс!!! Попробую собрать, только вместо подсвешников - Шапито, с крыльчаткой и зеркальными шарами!!!
  Дата: 2010-06-27

Добавить комментарий:

Ваше имя:
Комментарий:
Защита от
автозаполнения:



Реклама:     термометр ртутный -- Сайт-визитка не прихоть. Подробнее на страницах сайта MotoCMS -- Когда используются пластинки vinylshop.com.ua блюдо Вы не испортите.




При перепечатке материалов ссылка на первоисточник обязательна

© 2006-2016 www.radiolamp.ru

Счётчик тИЦ PR Яндекс.Метрика
