Сейчас стало модным для визуальной индикации уровня сигнала использовать светодиоды и светодиодные матрицы, чему способствовал, в значительной степени, выпуск микросхем типа LM3915. Но со временем мода проходит, и хочется чего-то оригинального, которого нет у других. И тут вспоминается старая добрая схема на газоразрядном индикаторе ИН-13, способная создать такой красивый эффект, что любой светодиод побледнеет от зависти! ИН-13 представляет собой индикатор тлеющего разряда в виде стеклянной трубки длиной 130 мм.
Цоколёвка газоразрядных индикаторов серии ИН
А – анод, Э – экран, К – катод, Кв – вспомогательный катод, А0 – анод нулевой, А1-А4 – группа анодов, Ап – анод последний.
Технические характеристики газоразрядных индикаторов
Существует 2 варианта схем индикатора звука с ИН-13 - простая, с питанием от сети 220 В, и посложнее - с DС-DC преобразователем и операционным усилителем на входе.
Простая схема индикатора звука на ИН-13

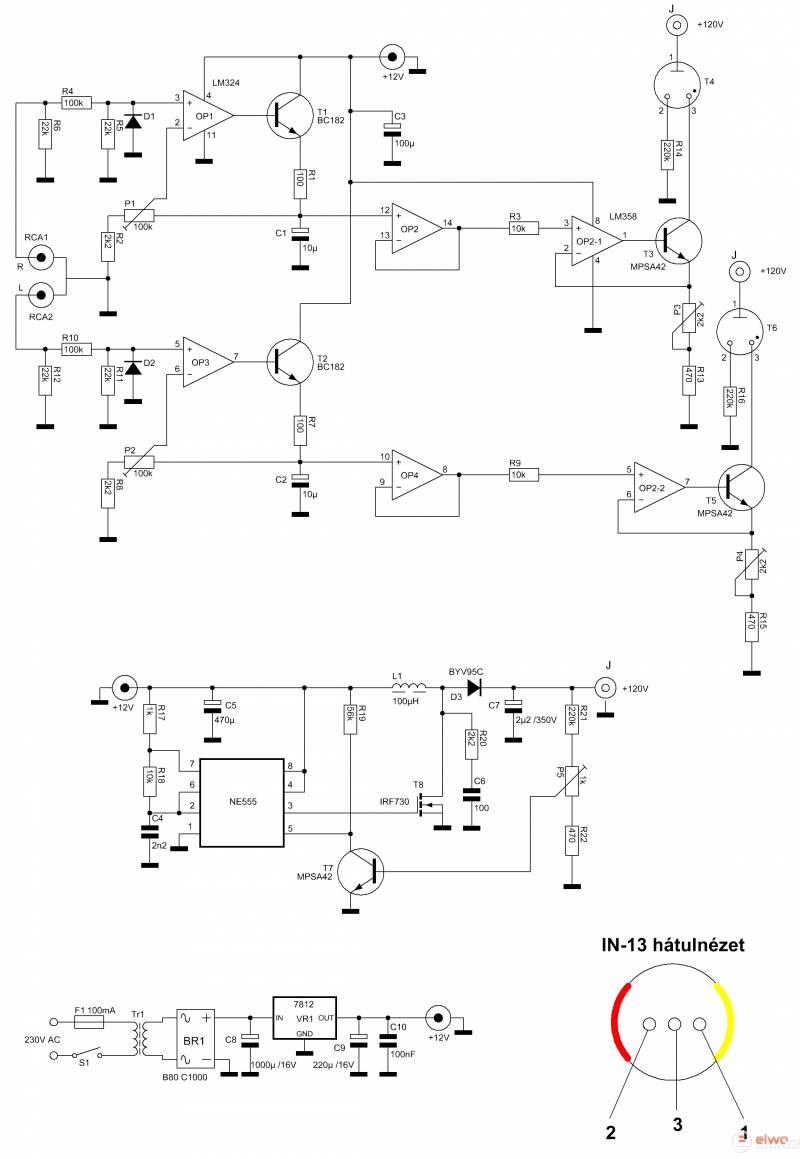

Схема индикатора звука с инвертором
Первая схема довольна старая, но довольно простая и может пригодится начинающим радиолюбителям в качестве индикатора выходного сигнала усилителя. Можно использовать её и в качестве линейного вольтметра, немного изменив входную часть. Транзистор можно применить и какой-нибудь современный высоковольтный.
В своём случае решил собрать по более сложной, чтоб не связываться с небезопасным сетевым питанием. При кажущейся сложности, она заработала практически с первого включения.
Вся конструкция, включая повышающий инвертор 12-120 В для питания анодного напряжения, уместилась на одной небольшой плате. Это стало возможным благодаря применению SMD деталей. Транзисторы MPSA42 должны быть высоковольтные, а не обычные КТ315. Заменимы на любые с напряжением коллектора от 200 В и более. ОУ ставьте любые аналогичные - TL062, TL082 и так далее.
Настройка индикатора звука
Настройка сводится к установке уровня яркости света, с помощью подстроечного резистора Р5. Он определяет напряжение на аноде 120 В. Элементы Р1-4 нужны для установки нуля шкалы и максимального размаха.
Видео работы индикатора уровня сигнала
Данный звуковой индикатор планируется задействовать в одном из ламповых усилителей. Не знаю как он будет звучать, но с таким визуальным эффектом выглядеть будет точно хорошо! С уважением, Gamzan.
Автор: Gamzan https://elwo.ru
