Думаю никто не будет спорить, что кроме практической ценности различных изделий имеет значение и эстетика. Гораздо приятнее смотреть на классический ретро стиль радиол и старинных приборов, чем на пластиковый прямоугольник без опознавательных знаков:) Ну а когда в одном устройстве сочетается и красота и практичность - тогда отбрасываем всякие сомнения и приступаем к его сборке!
Сегодня мы рассмотрим стереофонический ламповый УНЧ для наушников, со встроенными часами. Да не простыми LCD, а с отображением цифр с помощью вакуумных люминесцентных индикаторов типа ИН-12В.

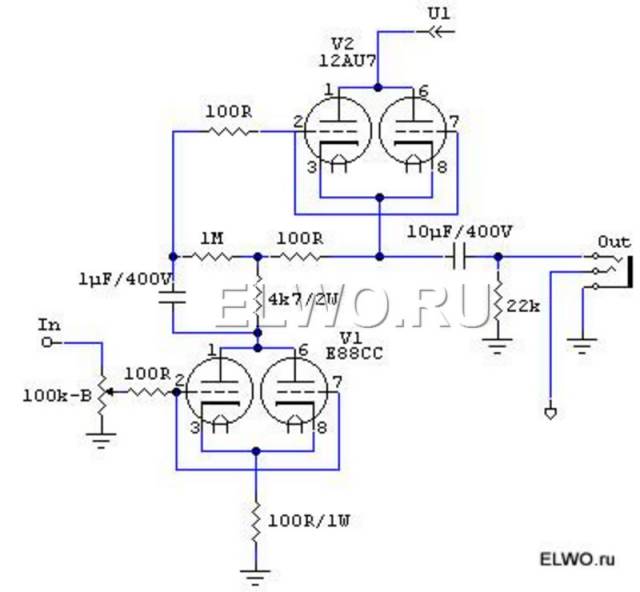

Схема электрическая одного канала УНЧ
Блок питания устройства
Источник питания конструкции. Блок питания тут классический, для сведения к минимуму фона поставил выпрямленный накал. Ёмкость конденсатора 22000 мкф*16 в, анодное - умножитель на 2 (так как использовал низковольтный трансформатор ТАН-13).
Фильтр - конденсатор 300 мкф на 400 в, затем электронный дроссель и еще конденсатор на 150 на 400 в. Минусы накала и анода соединены через резистор 150 ом, поскольку ручка из железа - на корпус переменника тоже кидаем минус.
Изготовление корпуса

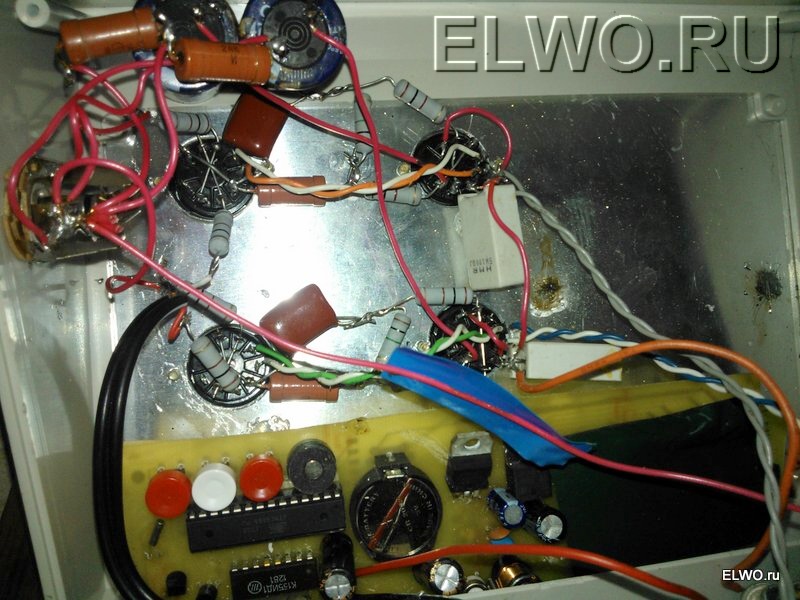

Корпус УНЧ с часами заводской, за 500 рублей алюминиевая пластина тоже на минус кинута. Лампы усилителя для наушников стоят отечественные 6н23п, но если вы найдёте оригинальные, как в схеме - лучше ставить их.
Часы на вакуумных светящихся индикаторах

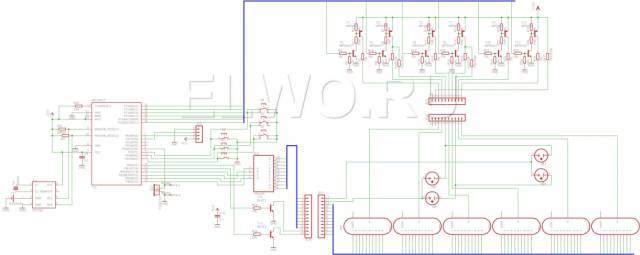

Принципиальная схема часов на ИН-12 с контроллером ATmega8

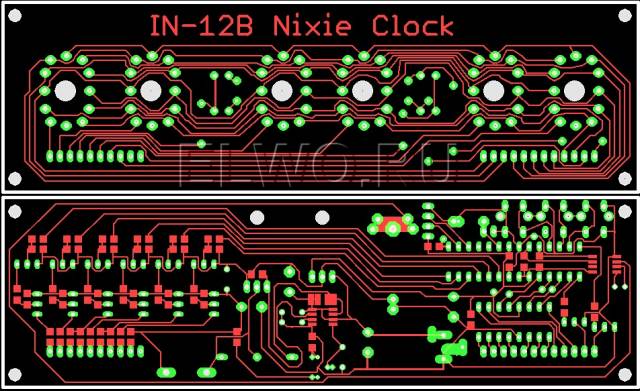

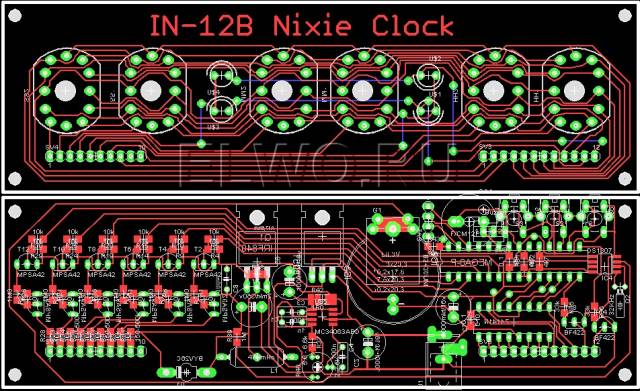

Печатная плата и расположение деталей

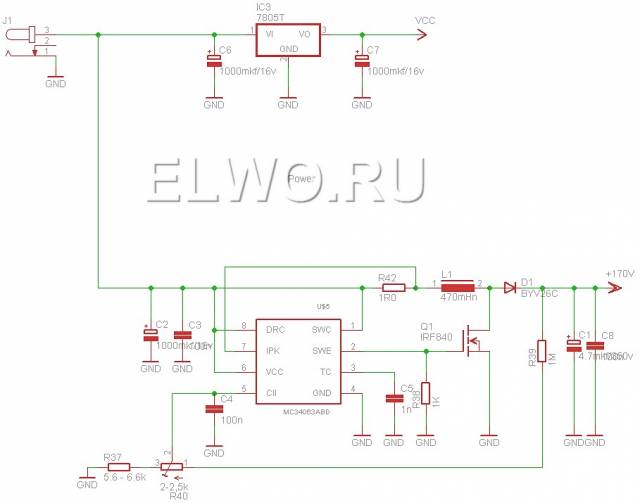

Все схемы увеличиваются по клику, а прошивки контроллера и другие необходимые для сборки файлы ищите в архиве. Часы запитаны от того-же ТАНа, питание через диодный мост, конденсаторы на плате, если кому не хочется возится с преобразователем питания - киньте с трансформатора те-же 170 вольт. Электронные часы при необходимости отключаются тумблером.

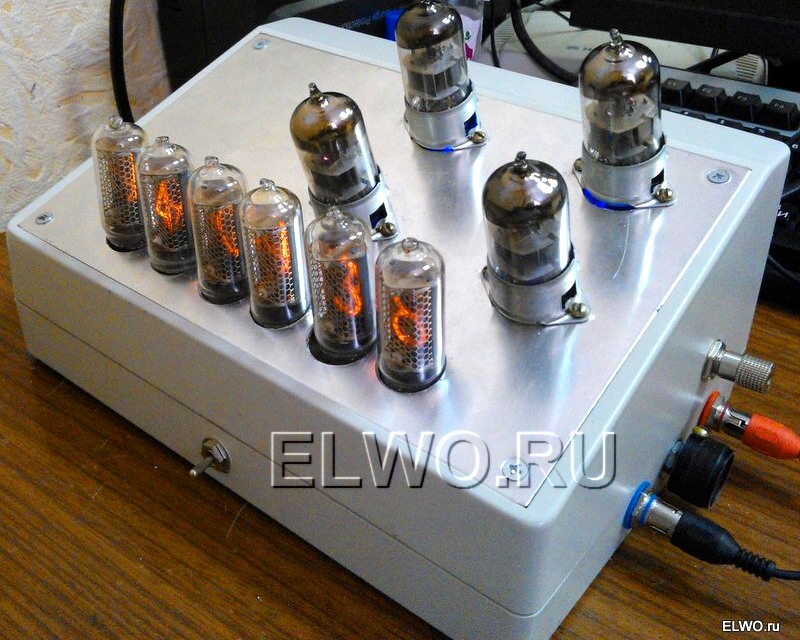

Почему решено было объединить два этих устройства в одно? Это сделано ввиду отсутствия подходящих корпусов как для часов так и для ЛУНЧ. Да и экономия места на столе тоже нужна. Сборка и испытание устройства - феска
Автор: https://elwo.ru
|
| |
|
Радиолампы, использованные в статье:
- E88CC
- 12AU7
|
