Самодельный ламповый усилитель для наушников на 6Н24П

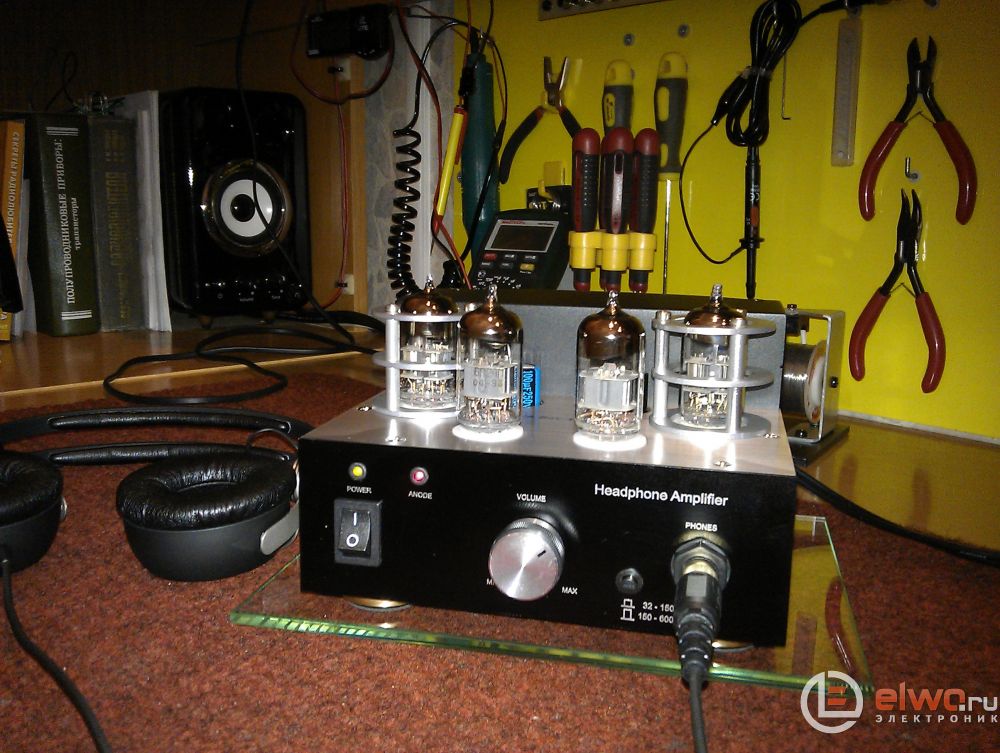

Недавно закончил ёще один ламповый усилитель. На этот раз для наушников. Со схемой проблем почти не возникло, кроме фона, а вот металлический корпус... Самое трудное было шлифовать дюраль. Но так как хотелось, всё равно не получилось.

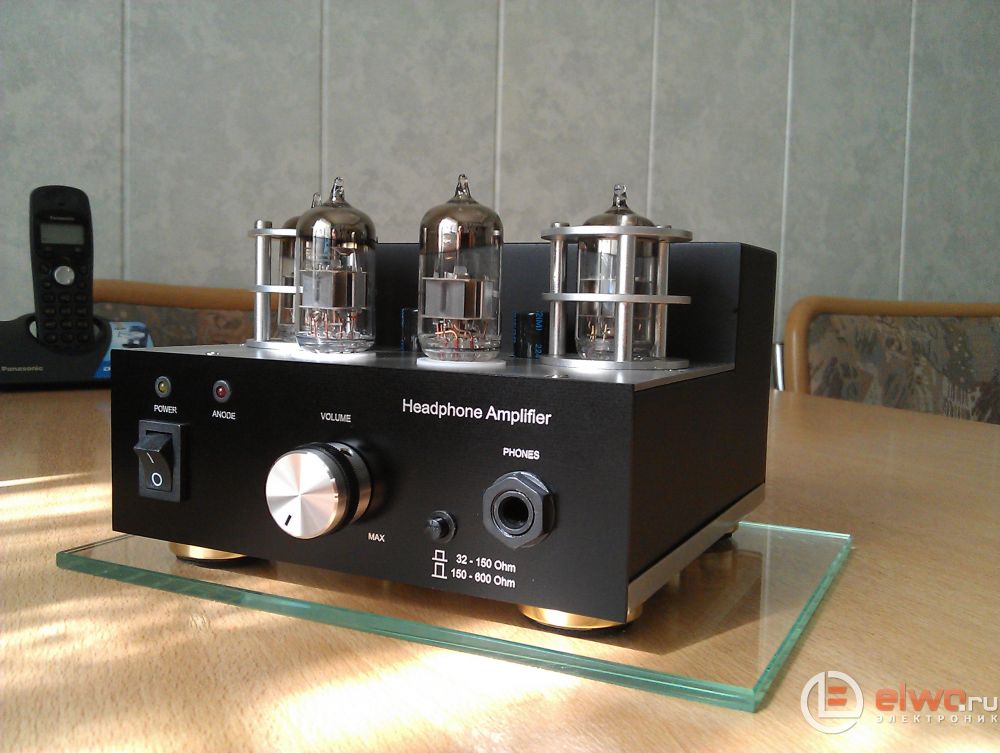

Передняя панель усилителя

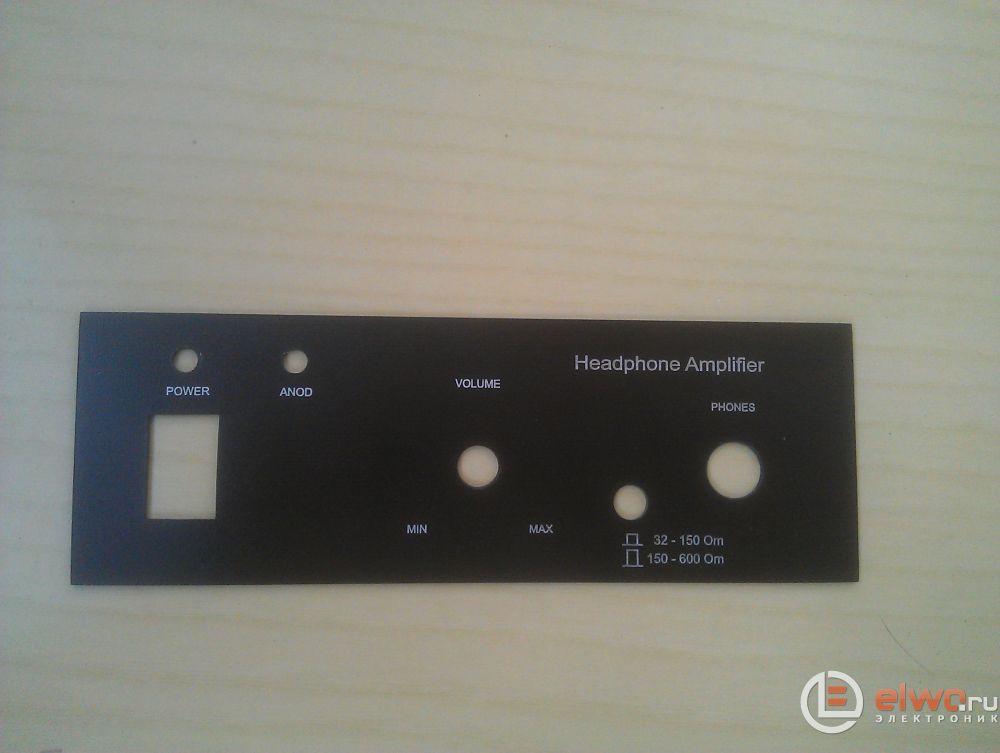

Решил показать результат нового для меня способа изготовления передней панели лампового усилителя. Может быть кому-то пригодится. Месяца три назад купил пару листов чёрного одностороннего фольгированного стеклотекстолита. Возможно, что это какой-то пластик чёрного цвета толщиной 1,5 мм, фольгированный медью с одной стороны. Фактура такая же как у обычного текстолита, может быть чуть легче обрабатывается. Но в целом качество и прочность достойные. Переднюю панель для усилителя пытался делать раз пять - перепробовал все способы о которых когда-то слышал или читал. Всё не нравилось. Пробовал заказать в специализированной фирме - запросили 2000р. И тут вспомнил про чёрный стеклотекстолит. Вот что из него получилось:
Рисунки панелей сделаны в программе CorelDRAW. Сначала думал заказывать их в специализированных фирмах, а там файлы принимают только в этой программе. Пользуюсь и программой PowerPoint. Она по-проще, но для нашего дела вполне сгодится. Ещё есть очень симпатичная программка frontplat1. Вроде Sprint только заточена именно под лицевые панели. Любые шкалы, особенно круговые, проще всего делать в ней. И в библиотеке много специальных символов, очень полезных.
Панели на бумаге делал так: готовую панель закладывал в плёнку для ламинирования вместе с ещё одним листом бумаги - и в ламинатор. Потом вырезаем панель, листы распадаются, не нужно клеить скотч и качество глянца лучше. Клею на автомобильный 3М, держит идеально, но он толщиной примерно 0,8 мм.

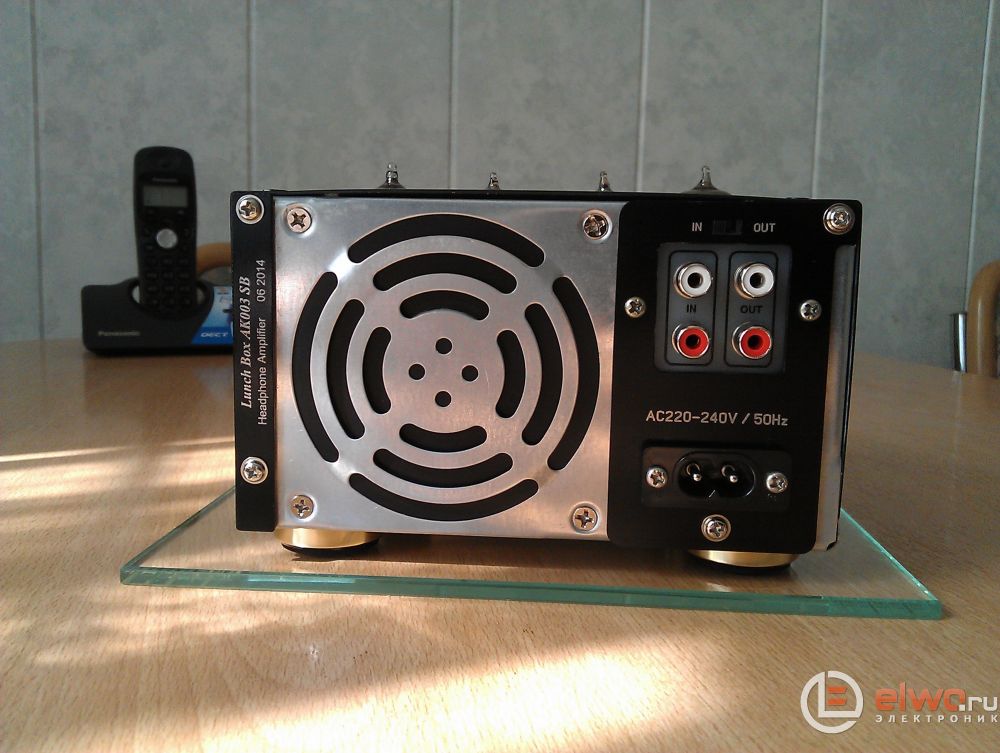

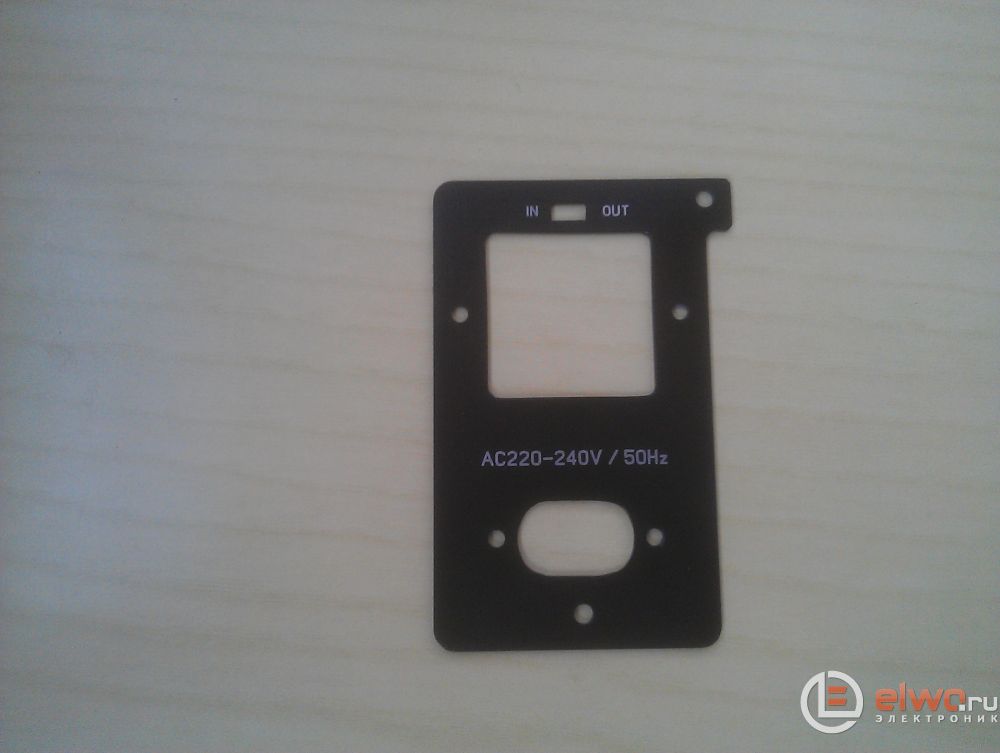

Накладки из текстолита на задней стенки, пожалуй, лишние, но точно вырезать вручную отверстия под входные гнёзда и, особенно, под переключатель - не получилось, и пришлось заняться украшательством.

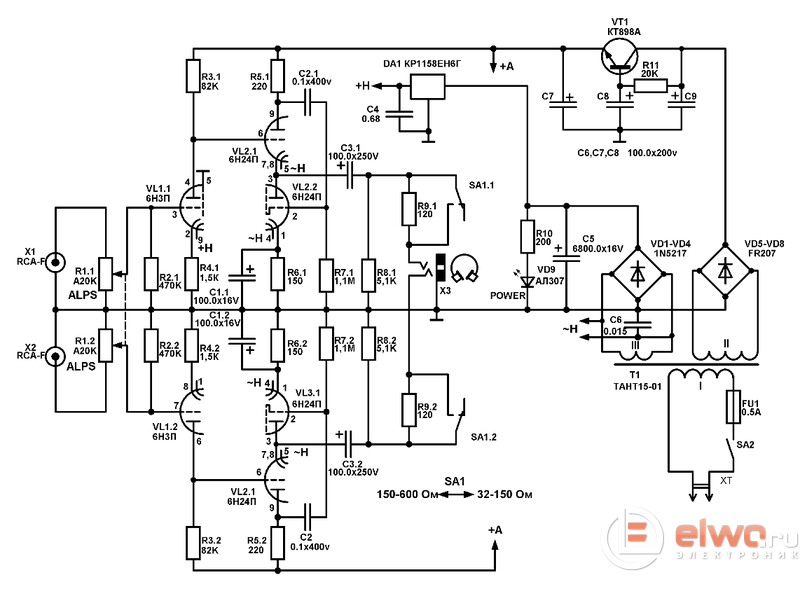

Схема лампового УНЧ к наушникам
Чисто субъективно, звук моего первого усилителя мне нравился больше, может потому, что в первый раз слышал ламповый звук и впечатлился. Сравнивал звучание обоих от разных источников. От CD и кассетной деки практически одинаково, второй вроде даже приятней. Но со звуковой карты компа первый звучит однозначно лучше, звук мощный, напористый. И если бы сейчас выбирал схему для повторения, выбрал бы только эту. Только выходные лампы поставить 6Н23П.
Схема понравилась тем, что она с автосмещением. Установил на аноде первых ламп 184 вольта и на сетках вторых автоматом стало 92 В. Далее пробовал подбирать катодные и анодные резисторы, но получалось, что лучше всего ставить именно то, что указано в схеме и в характеристиках ламп. Ещё один момент - поставил реле на включение анодного напряжения, которое срабатывает спустя секунд 30 после подачи накалов. Это чтоб не было шорохов и щелчков при старте.
Объективно оценить качество звука не смог. Скачал три программы измерения параметров звукового сигнала, в том числе и "Аудиотестер", но самому в них было нелегко разобраться. На слух звук чистый и приятный, правда, при отсутствии сигнала на полной громкости слегка слышен фон переменки. Но я склонен отнести это на качество наушников. В журнальной статье откуда брал схемы написано, что в хороших Байерах этот фон будет слышен. Возможно причина фона - малые емкостя конденсаторов в фильтре питания. Желательно поставить не менее 330 мкФ. Схему и сам аппарат собрал grant.
