Этот предварительный усилитель воспроизводит звук высокого качества, который максимально близок к оригиналу. Он выполнен с использованием лампы 5687, которая является двойным триодом. Пусть это малознакомое многим радиолюбителем название вас не пугает: её можно с успехом заменить на наши 6Н1П - 6Н3П.
Схема лампового предусилителя
В схеме лампового усилителя используется светодиодный стабилизатор и выходной трансформатор японской фирмы Тамура A4714. Предварительный усилитель использует двойной разрез лампы 5687, две триодные пробки для каждого канала, с каждого раздела, используя свои собственные сетки сопротивлением 220 Ом и свою пару зеленых 4 вольтовых светодиодов. Двойная секция используется для снижения лампового сопротивления, в результате чего улучшается её совместимость с выходным трансформатором, входная обмотка которого имеет сопротивление 5 кОм, а выходная 600 Ом. Эксплуатационное напряжение лампы 5687 составляет 115 В и 4 В, ток 25 мA. Первоначально была сделана попытка питать накал нити лампы переменным током, однако это привело к неоправданно большим помехам, поэтому используется для нагревателей постоянка.
Источник питания

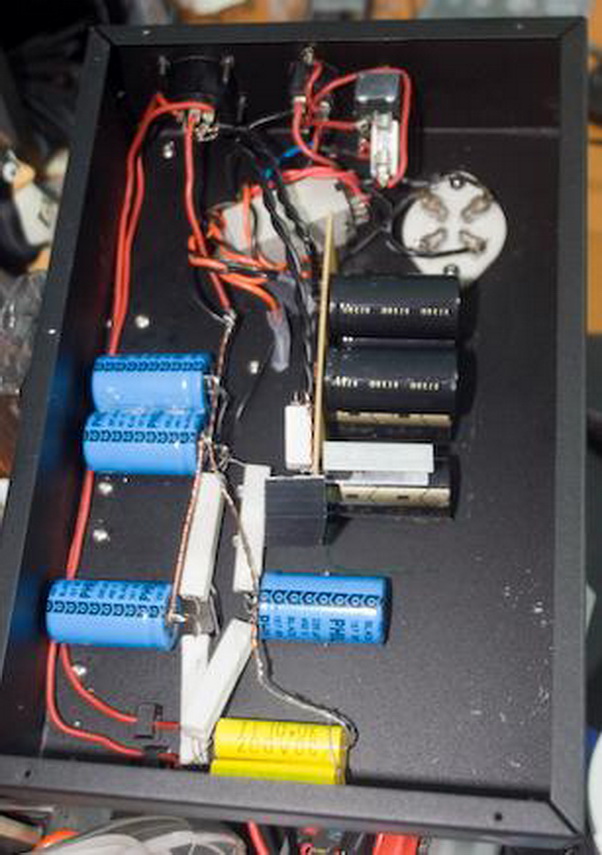

В блоке питания использует лампа, мощный кенотрон RCA-83. Полупроводниковый аналоговый таймер OMRON применён для задержки питяния анодов ламп, чтобы была возможность при помощи выпрямителя производить разогрев. Последние 2 RC цепочки (резистор 3,6 кОм, конденсатор 220 мкФ и резистор 3,9 кОм, конденсатор 10 мкФ) отдельные для каждого канала, в дальнейшем вместо них планируется ставить CCS, так же для каждого канала свой. Конденсатор на 10 мкФ обязательно поставить из полистирола. Два дросселя 50H, сопротивлением 55 Ом. Для питания нити накала выпрямителя, лампы RCA-83, используется напряжение 5 В. Разогрев ламп 5687 обеспечивает диодный мост, собранный на быстродействующих диодах MUR860, за ним стоят 5 электролитических конденсаторов по 10 000 мкФ каждый. Стабилизатор LM317 совместно с резистором сопротивлением в 1,5 Ом обеспечивает напряжение в 11,5 вольт и ток в 830 мА. Для получения дополнительных сведений о конструкции блока питания рекомендуется смотреть статьи о проектировании источников питания для ламповых усилителей.
Изготовление корпуса

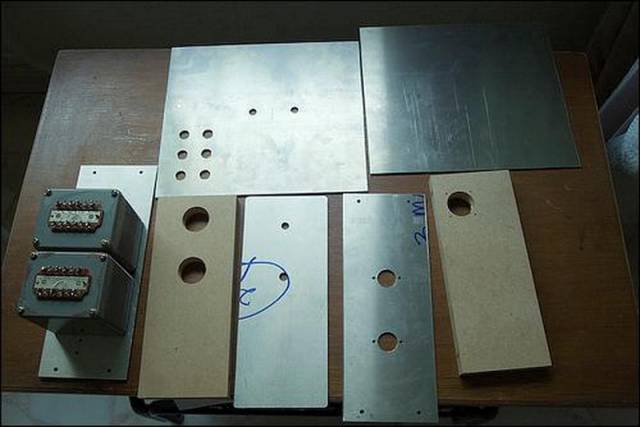

Ширина шасси определяется шириной выходного трансформатора, так как он является наиболее габаритным компонентом. В заготовках необходимо выдержать размеры их сопрягаемых частей. До начала сборки нужно самостоятельно просверлить необходимые отверстия под разъёмы и прочие установочные компоненты.

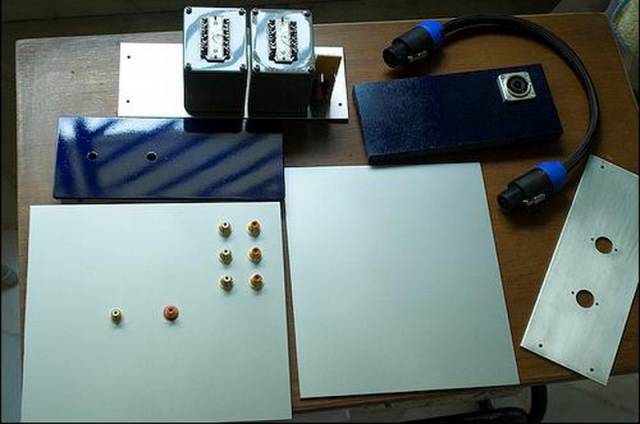

В окрашенные и высушенные панели вставляются установочные компоненты. Верхняя панель окрашена не была, она подверглась шлифовке и осталась цветом соответствующим цвету натурального алюминия.

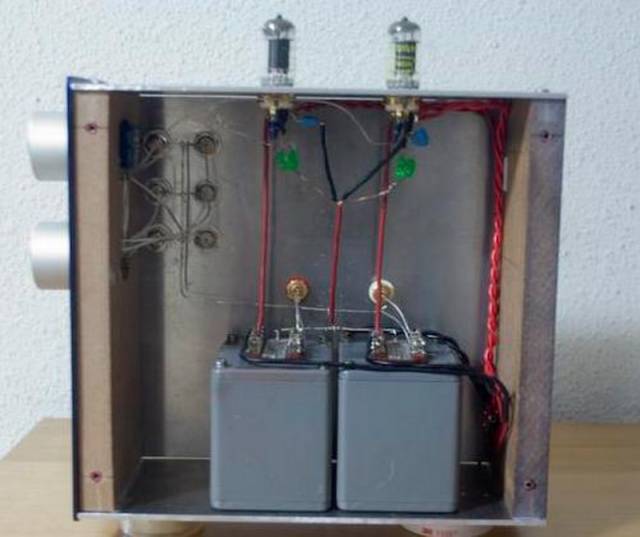

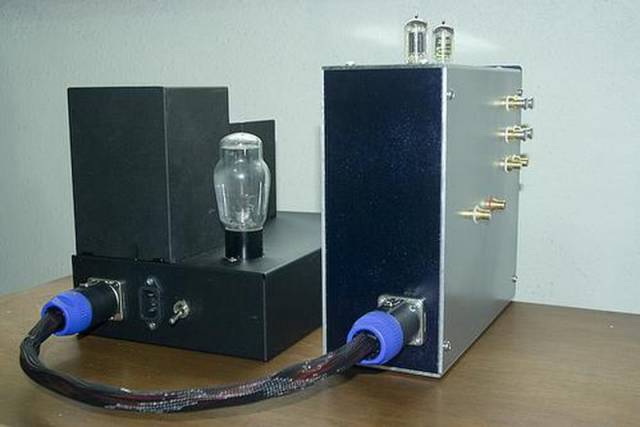

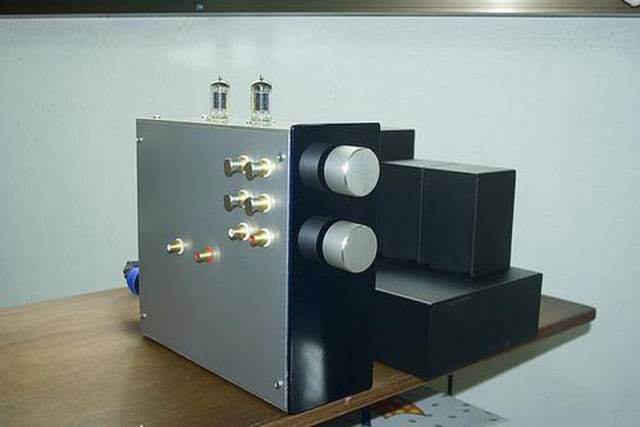

Сборка начинается с крепления к нижней панели сначала одной боковой панели, затем другой. Верхняя панель крепиться в последнюю очередь. В готовый корпус лампового усилителя производиться окончательная установка всех комплектующих. Корпус для блока питания изготовляется аналогичным образом. При работе, сигнал с его выхода подают любой ламповый УМЗЧ со стандартным входом.
