Усилитель на лампе ГМ70

Представляем проект полу профессионального лампового усилителя, построенного на трех триодах. Электропитание правда на полупроводниковом выпрямителе, но в данном случае это оправдано. Собрано устройство в виде двух моноблоков. Питание на анодах ГМ-70 получается около 1000 В. Будьте особенно осторожны при сборке, измерении и настройке! Схема после правильной сборки не вызовет никаких проблем при запуске и настройке.

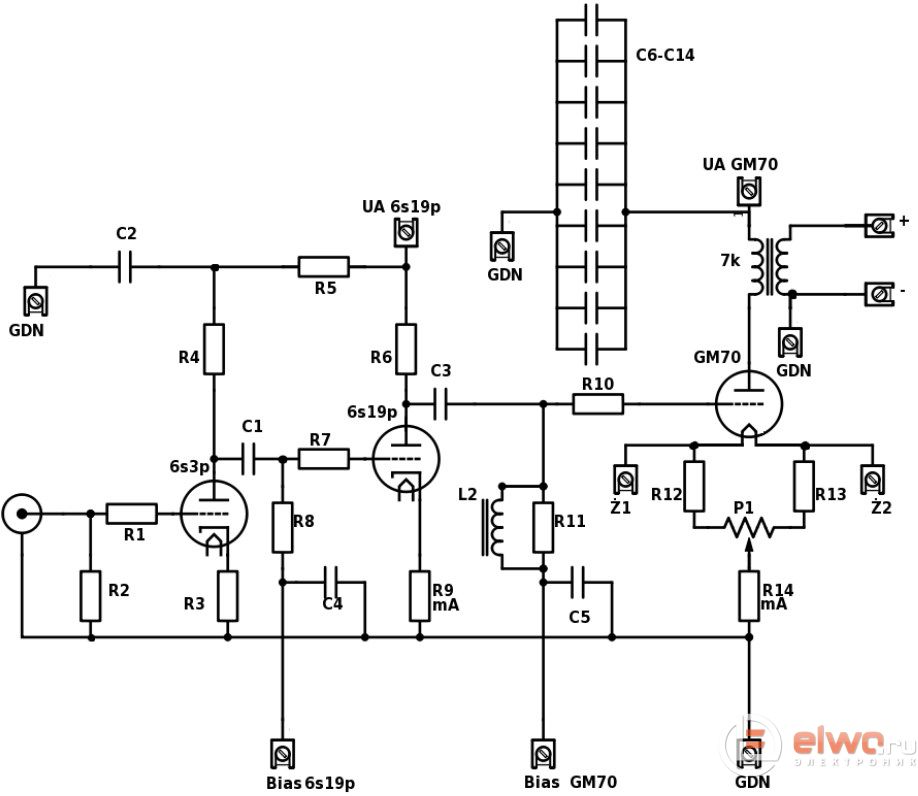

Схема усилителя звука на радиолампе ГМ70

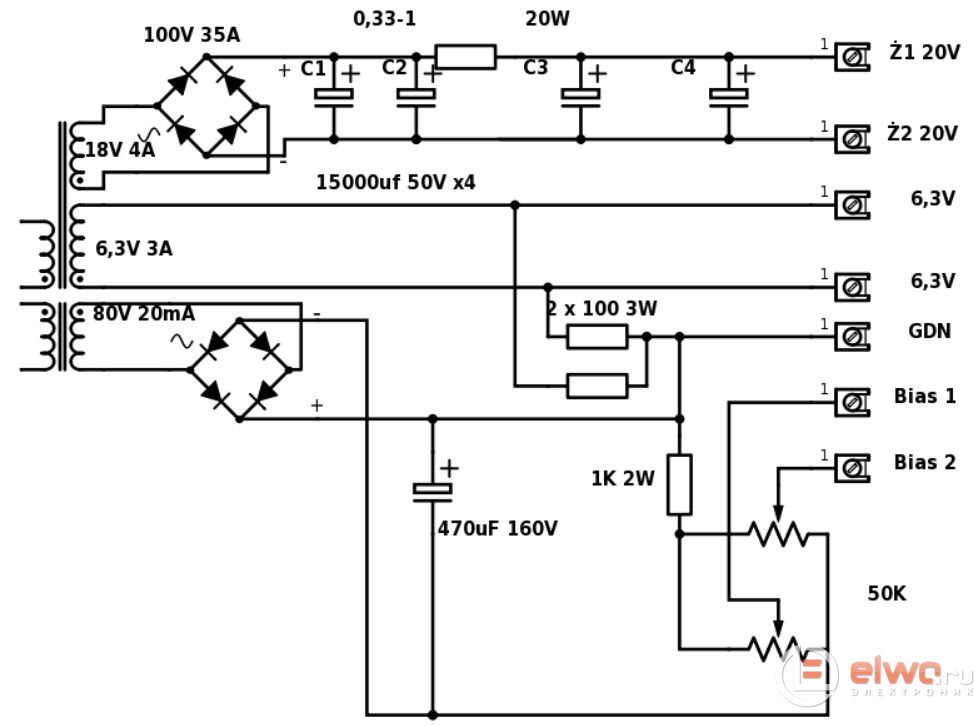

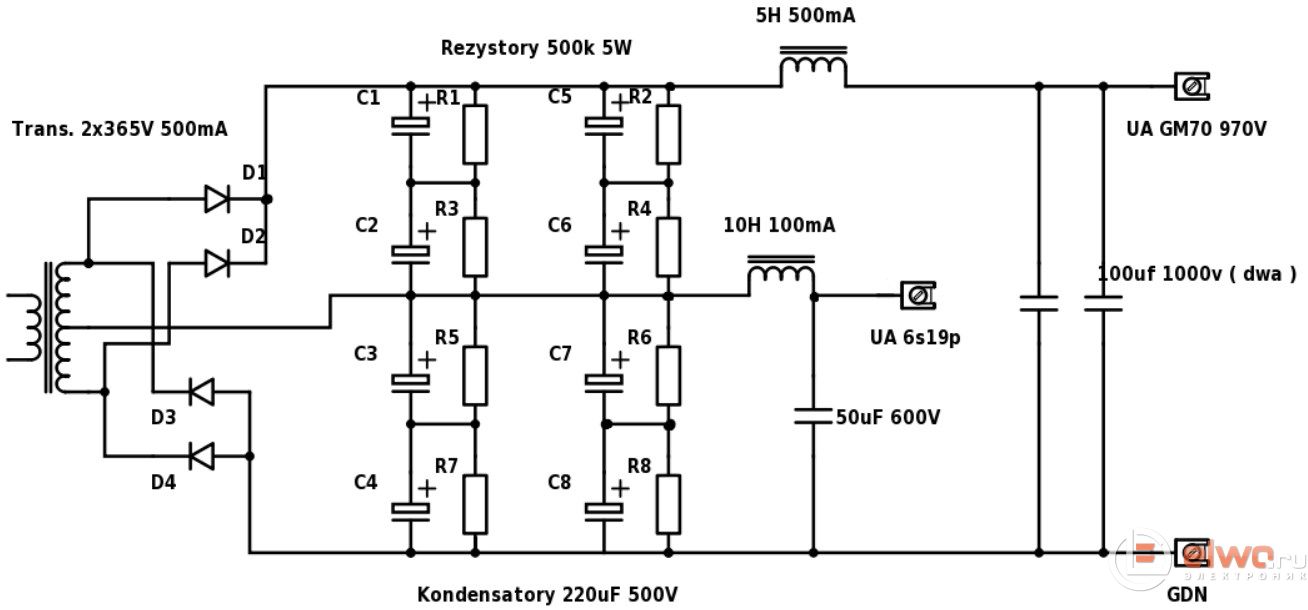

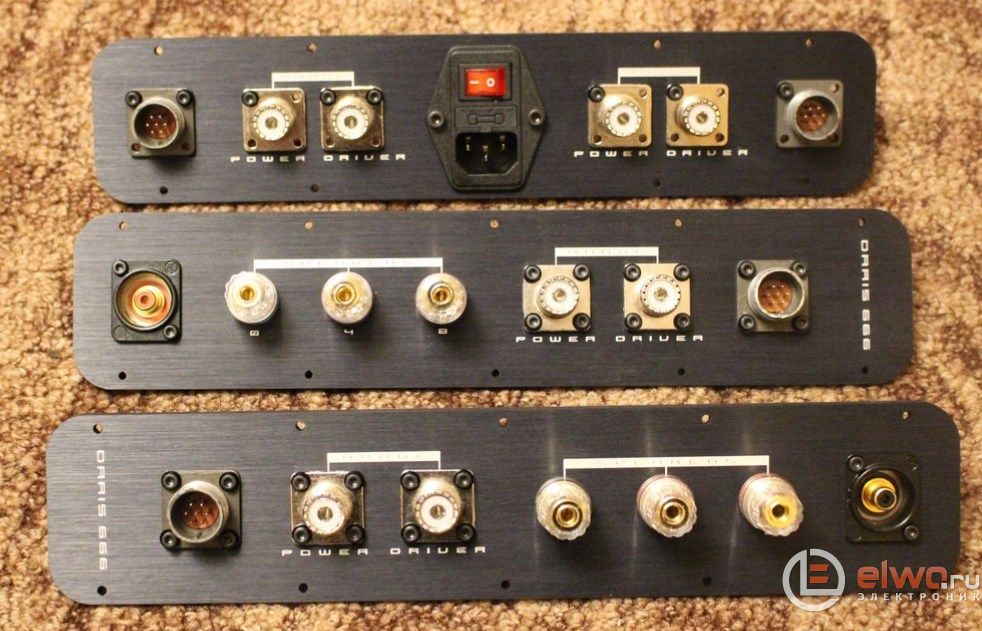

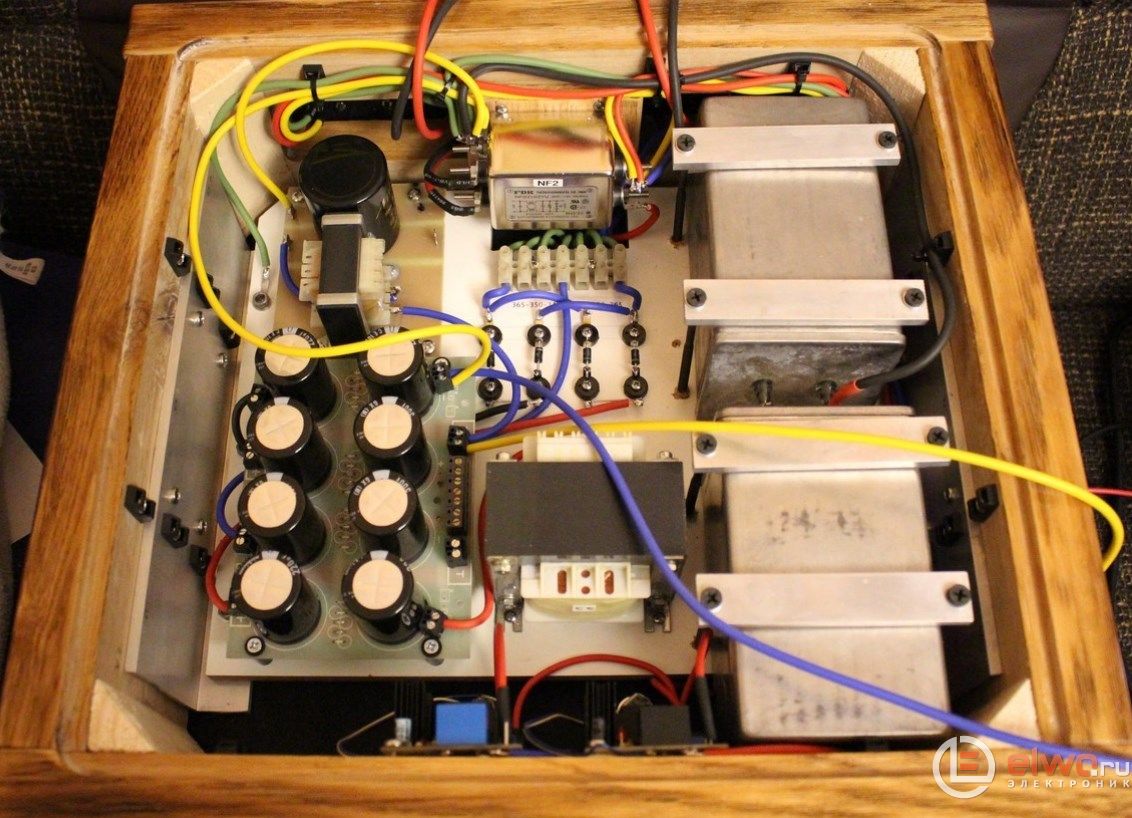

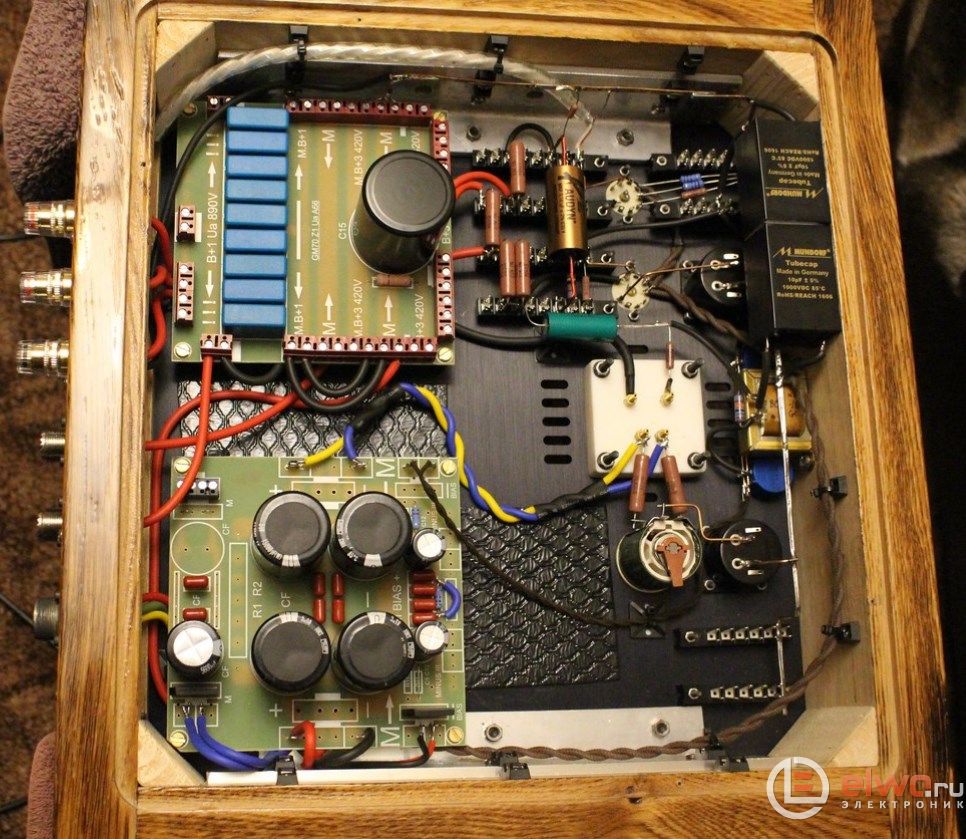

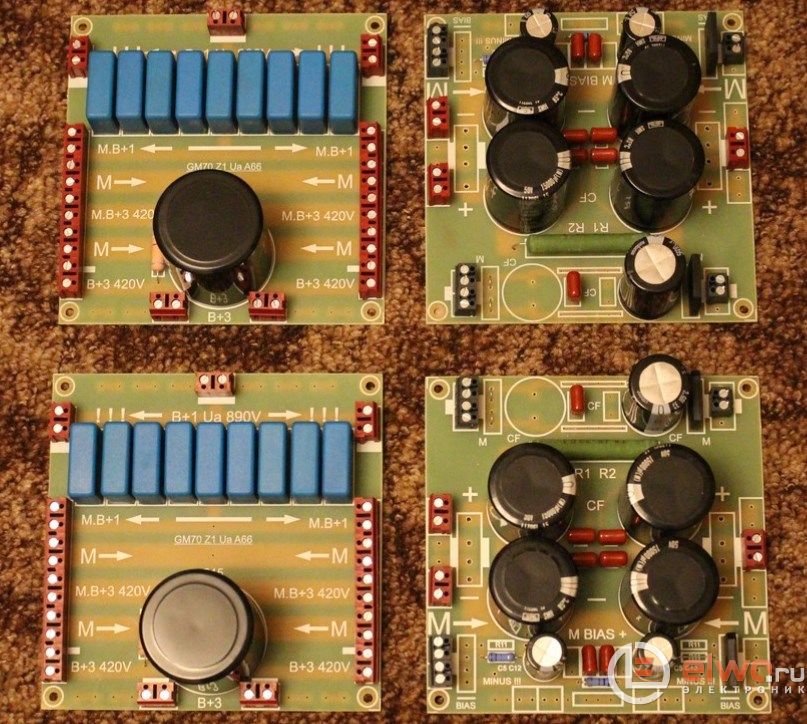

Анодный источник питания является общим для обоих каналов, накал и отрицательный источник смещения разные для каждого канала. Вот список радиоэлементов одного канала:

R1 - 1k
R2 - 330K
R3 - 250
R4 - 33k 10 Вт
R5 - 4k 10 Вт
R6 - 11k 20 Вт
R7 - 1k 5 Вт
R8 - 380K 5 Вт
R9 - подобрать под 100 мА
R10 - 470 5 Вт
R11 - 160K 2 Вт
R 12 - 51 10 Вт
R13 - 51 10 Вт
R14 - подобрать под 200 мА
P1 - потенциометр 100 Ом 25 Вт

C1 - 0.1uF 600V
C2 - 50uF 600V
C3 - 0.22uF 1000V
C4 - 10uF мин. 160В
C5 - 10uF мин. 160V
C6-C14 - 680nF 1200V

L2 - Дроссель BCP-13 GC NI

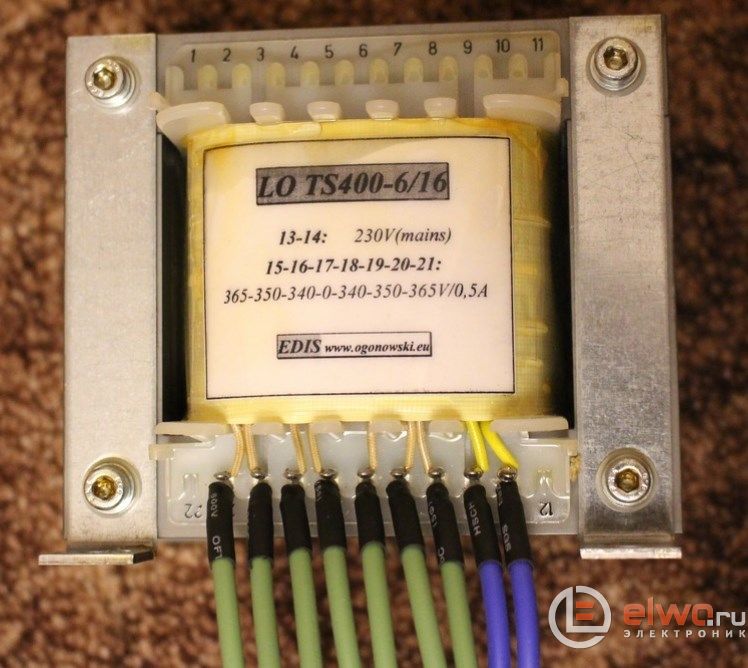

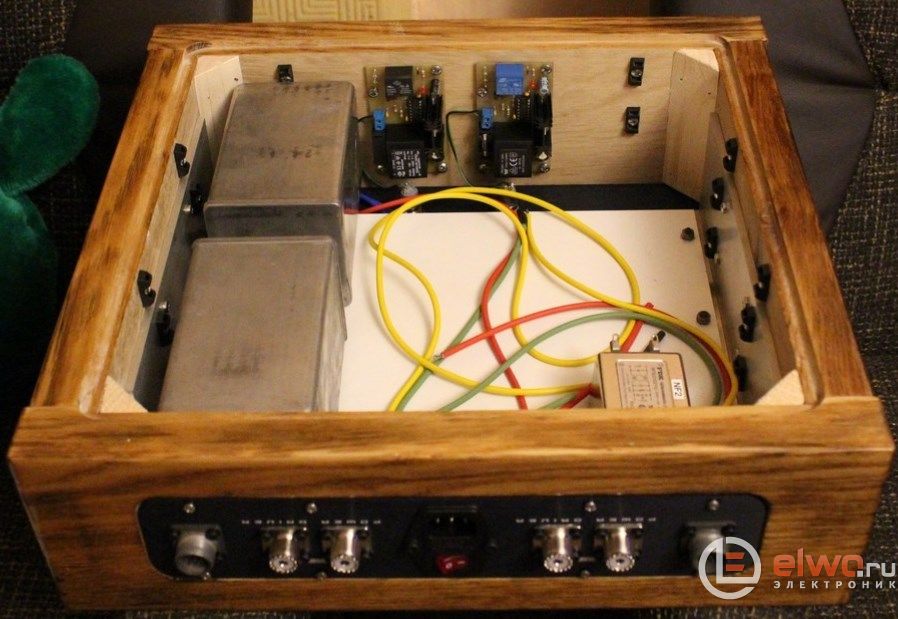

Трансформаторы для усилителя

  1. Выходные трансформаторы SE100-1 7k / 8 / 4 Ом сердечники EI120 / 73
  2. Две катушки индуктивностью 5H / 500 мА сердечник Ei84 / 42
  3. Другой дроссель 10H Ei54 сердечник 100 м / 18

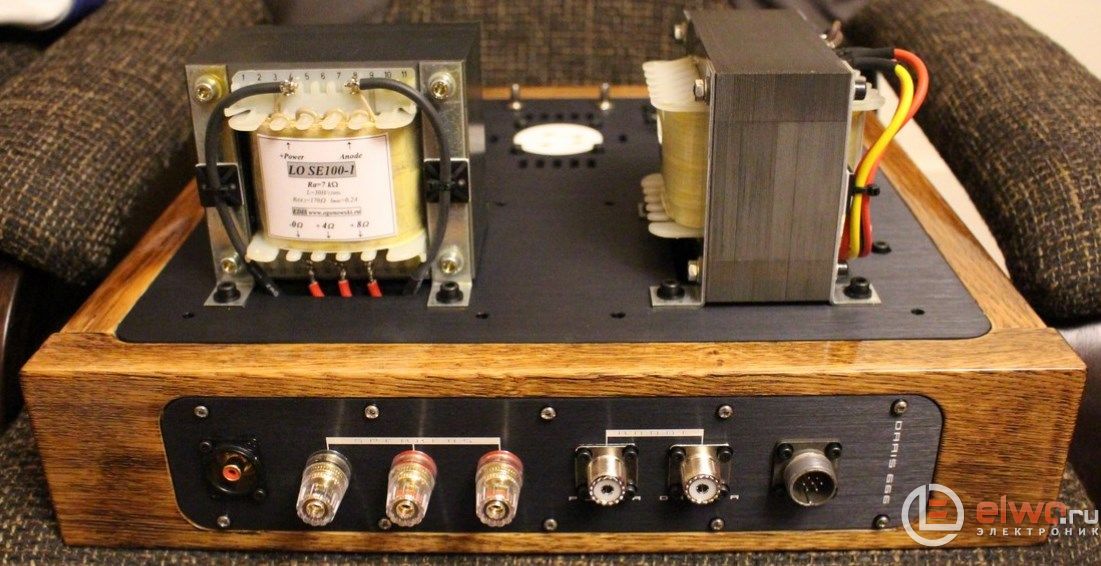

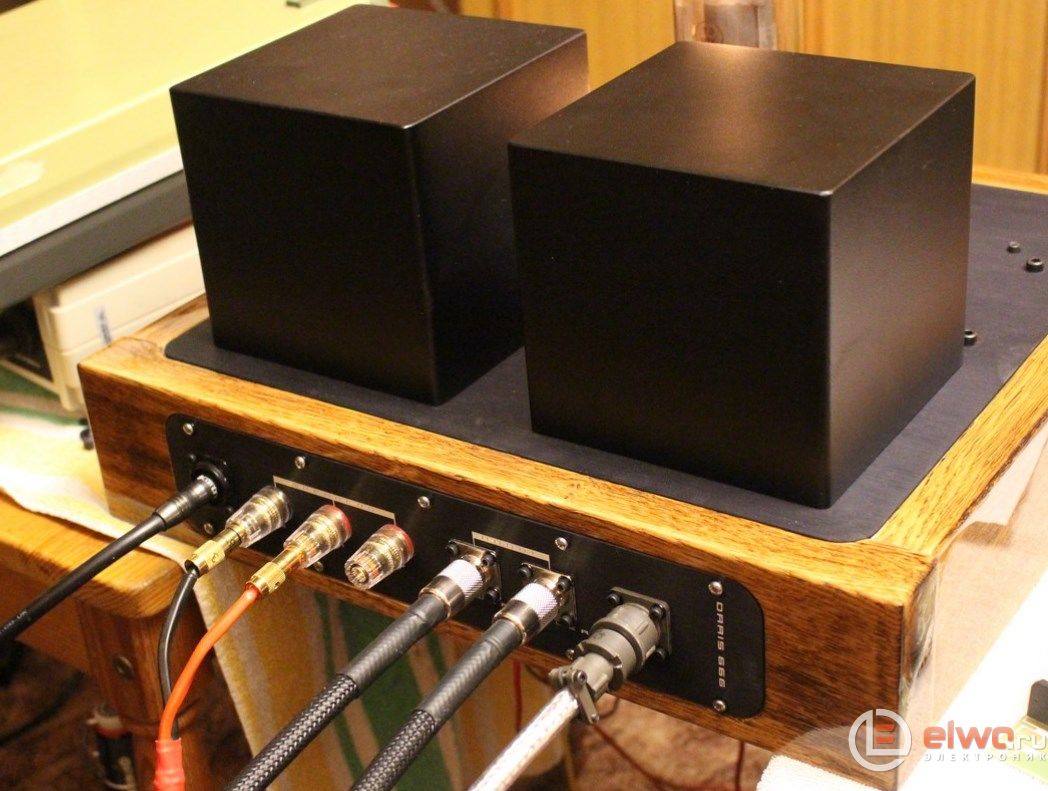

Выходные трансформаторы не самодельные, а готовые. Основные их параметры:

  • Ra - 7 к
  • L - 30 Гн / 120 Гц
  • R (dc) - 170 Ом
  • Imax - 0,2 A
  • Вес около 7 кг

Диапазон частот трансформаторов:

  • 6 Гц - 53 кГц -3dB Р = 1W 8R
  • 6 Гц - 51 кГц -3dB Р = 1W 4R
  • 14 Гц - 28 кГц -0,5dB Р = 1W 8R
  • 14 Гц - 25 кГц -0,5dB Р = 1W 4R
  • 18 Гц - 38 кГц -3dB Р = 30W 8R
  • 18 Гц - 37 кГц -3dB P = 30W 4R
  • 25 Гц - 25 кГц -0,5dB Р = 30W 8R
  • 25 Гц - 22 кГц -0,5dB Р = 30W 4R

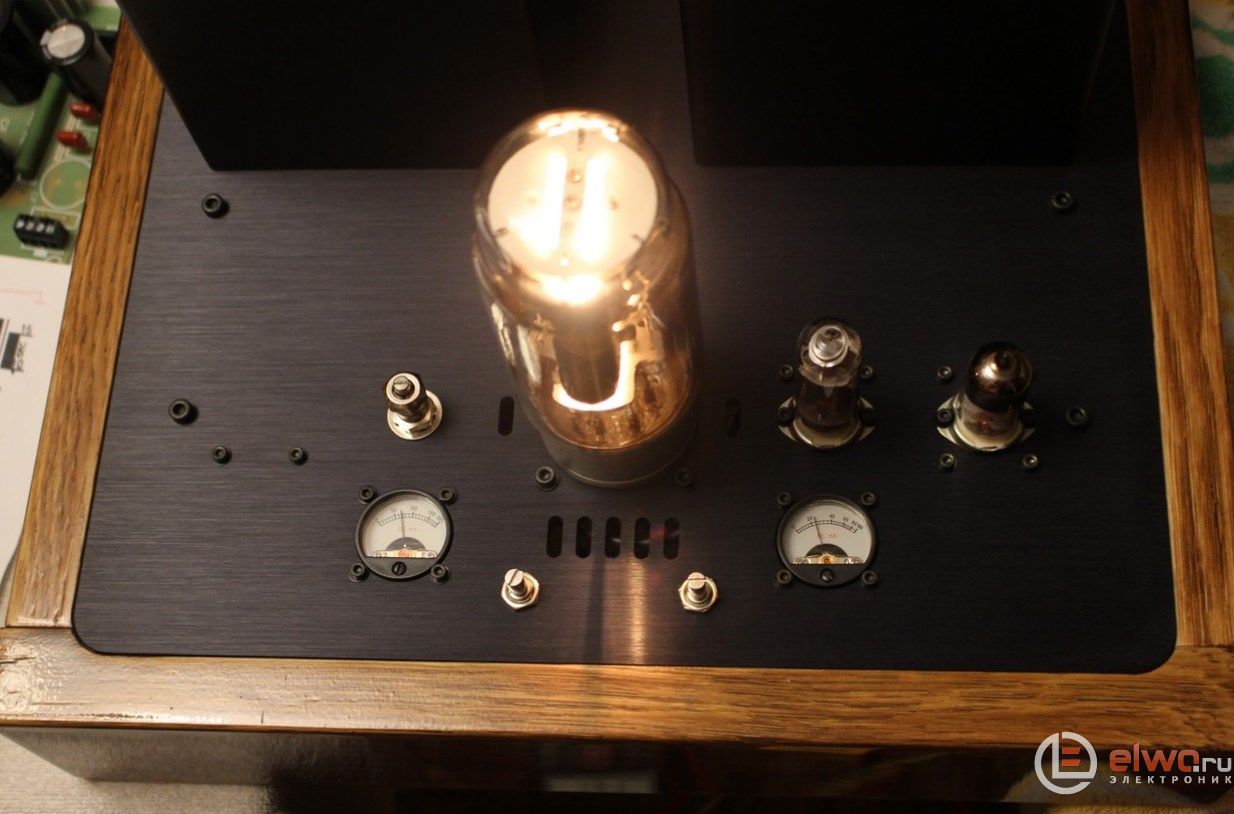

Включение и настройка собранного УНЧ

Первый запуск должен быть произведен в следующем порядке:

  1. включить накал силовой лампы и при необходимости установить соответствующее напряжение накаливания - 20 В для ГМ70.
  2. подключить входные лампы, проверить значение накалов примерно 6,3 - 6,5 В.
  3. в отрицательном источнике питания установить напряжение около 100 В.
  4. анодный источник питания при нагрузке имеет приблизительно 1000 В.

Токовые значения для 6С19П - 20 мА и для ГМ70 - 80 мА.

Стоимость строительства усилителя почти 100000 рублей, время 1 год. Цена лампы ГМ-70 - около 2000 рублей, 6С19П около 200, 6С3П - тоже около 200 руб. Общий вес около 90 кг. Усилитель стабильно работает в течение многих месяцев, токи также стабильны, что чрезвычайно важно. Рекомендуем эту конструкцию, потому что звук реально компенсирует потраченное время.

Между потенциометрами смещения и клеммой, подключенной к отрицательному напряжению, надо поставить резистор, например, 1 MОм. Добавляя такой резистор, лампа будет заблокирована в аварийной ситуации, и с ней ничего не случится.

Полученное устройство на фоне заводских ламповых УНЧ представляет значительно более высокий уровень качества звука. Ведь если кто-то слушает классику, джаз, инструментал, любит хороший вокал, хорошо звучащую классическую гитару, трудно найти что-то лучше триодов. Полезные файлы для желающих повторить конструкцию в архиве.


Автор:  https://elwo.ru





Радиолампы, использованные в статье:
  1. ГМ-70
  2. 6С19П
  3. 6С3П
