Карманный ламповый усилитель с АКБ

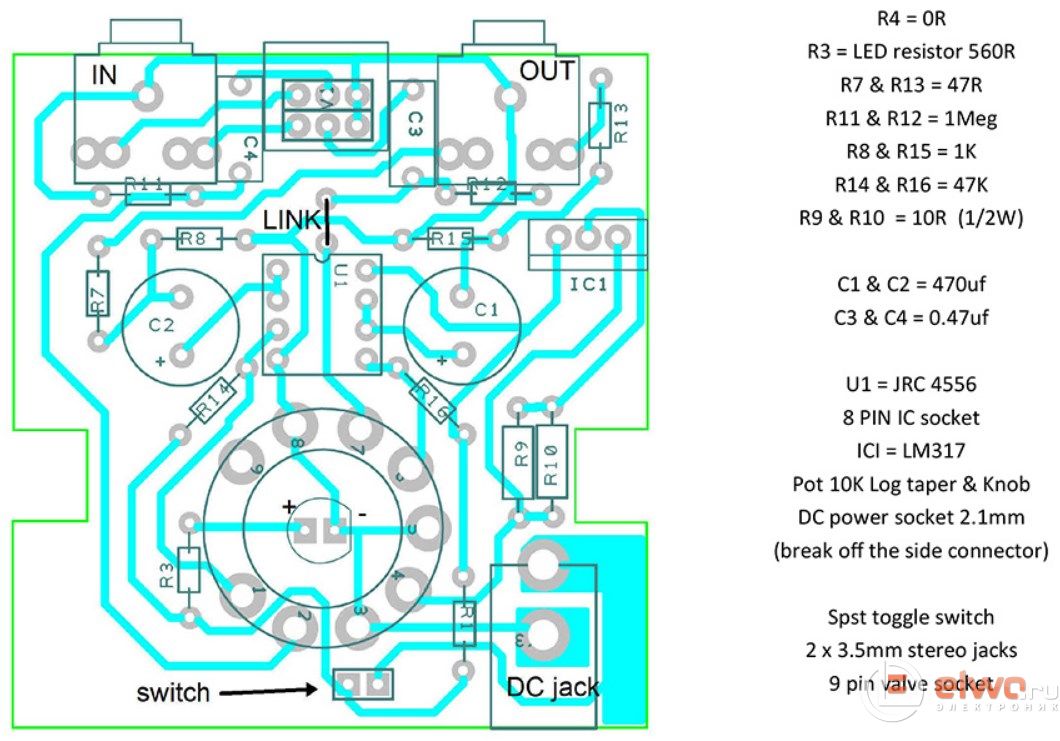

В поисках хорошего самодельного усилителя для наушников попалась фирменная схема гибридного усилителя на основе лампы 12AU7 или ECC82 и интегральной микросхемы ОУ JRC4556. Всё помещено на плату с размерами 55x60 мм. Питание от внешнего источника 12 В. Оказалось, что большинство деталей уже есть, поэтому решено было проверить схему в действии.

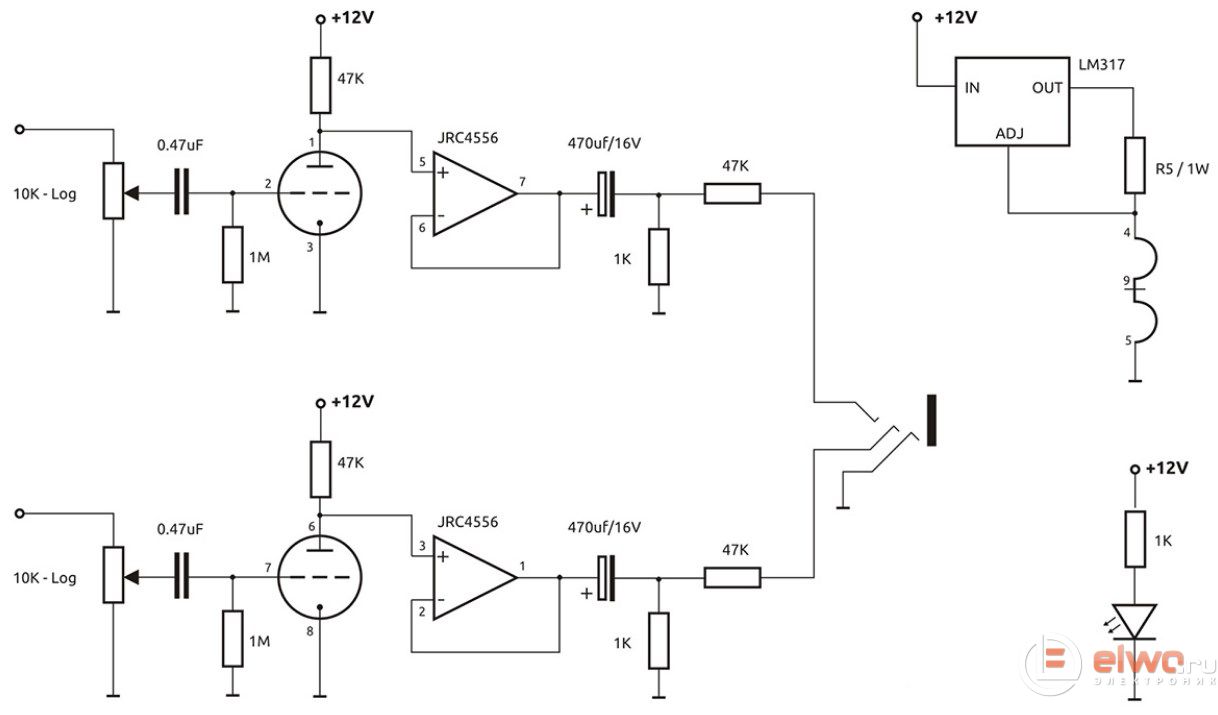

Схема электрическая гибридного лампового УНЧ для наушников

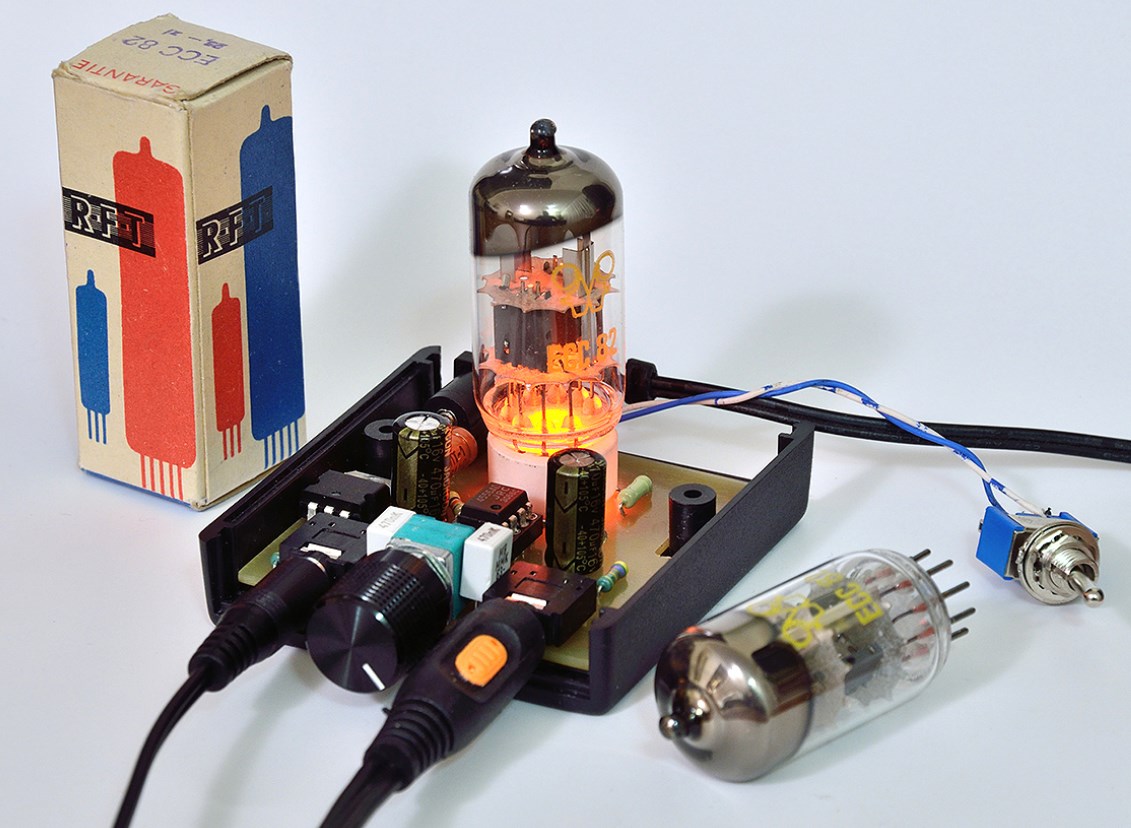

В данном усилителе использовалась радиолампа от RFT - ECC 82. В передней части корпуса есть вход для небольшого разъема аудио и выход для наушников с левой стороны потенциометра. Вход питания и выключатель БП на задней панели. Единственная модификация - это заменить два резистора 10 Ом / 0,5 Вт на один 5.1 Ом 1 Вт и использовать оранжевый светодиод с токоограничивающим сопротивлением 1,5 кОм.

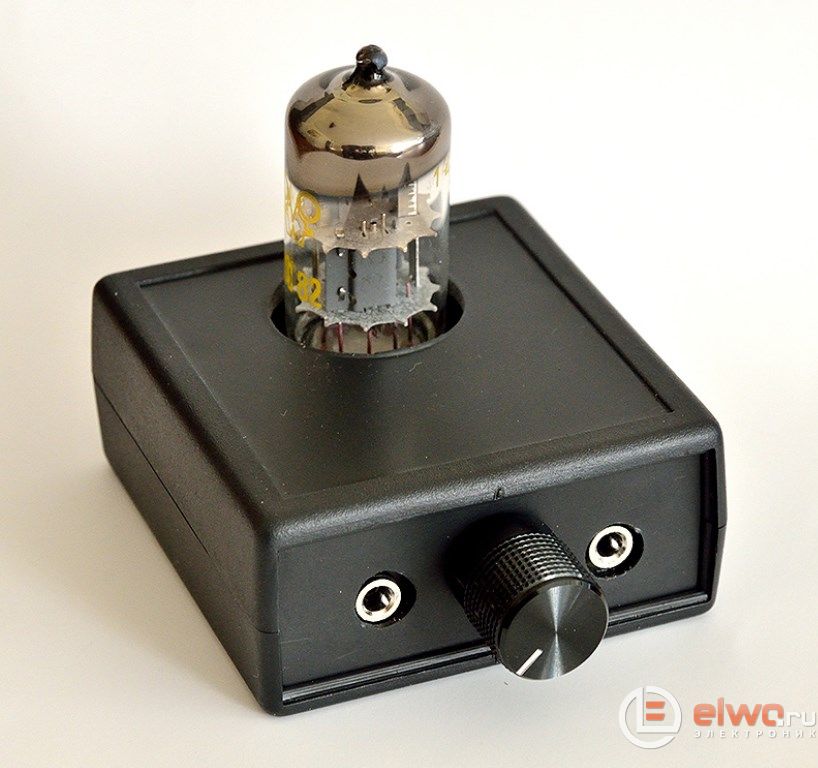

Все упаковано в стандартный корпус Z-67. Конструкция очень проста, и звук этой лампы оказался удивительно хорош. При тестировании в качестве источника звука использовался проигрыватель Technics SL-PS50 и наушники Sennheiser HD202. Нагрузка (то есть наушники) на выходах должны иметь сопротивление 27 - 47 Ом.

Лампа имеет слишком высокий выходной импеданс (выходное сопротивление) для питания наушников, поэтому стоит микросхема - операционный усилитель, что имеет настолько малый импеданс, что может работать с низкоомными наушниками.

Радиолампы здесь не влияют на мощность, они обеспечивают только усиление напряжения. Мощность ограничена текущей выходной мощностью выхода операционного усилителя (в зависимости от импеданса нагрузки она будет разной). Смена операционного усилителя теоретически возможна (у OPA такой же выходной ток), он играет роль повторителя, который не мешает сигналу, а служит только трансформатором импеданса и обеспечивает правильный ток на выходе.

Блок питания УНЧ 12 В

Ток накалов установлен на 250 мА + около 50 мА для микросхем JRC4556. Питание усилителя должно быть не менее 350 мА / 12 В. Советуем не использовать дешевые китайские импульсные источники питания. Качество напряжения чрезвычайно важно (можете проверить питание этим вольт-монитором). Из нескольких блоков питания, которые по ходу дела пробовались, только один был с чистым напряжением и работал более-менее без проблем. Все остальные гудели, возникали свистящие эффекты. В общем тщательно выбирайте БП сюда. А в качестве идеального источника питания лучше вообще использовать гелевую батарею 12 В 4,5 А/ч. Её хватит часов на 15 работы.

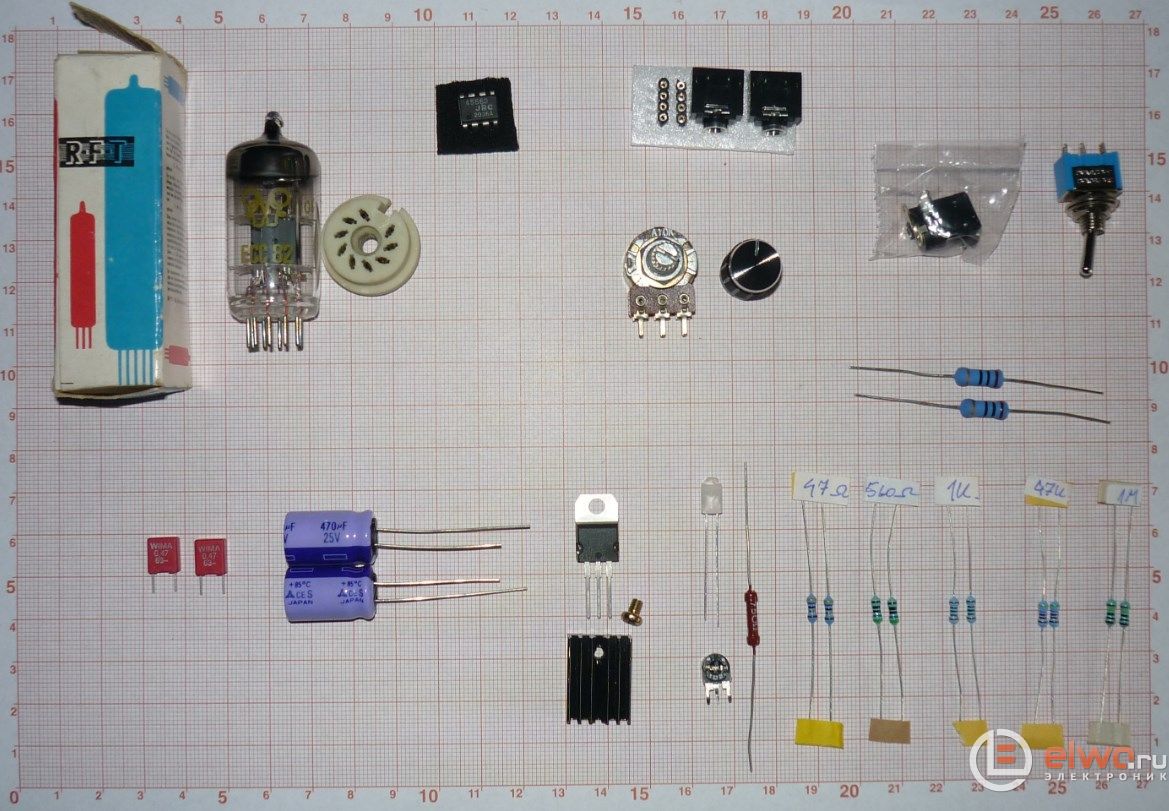

Детали для усилителя

Не обязательно ставить экзотику JRC4556 - это усилитель, как усилитель, 3 В / мкс и 70 мА выходного тока. Заменим на NE5532, TL072.

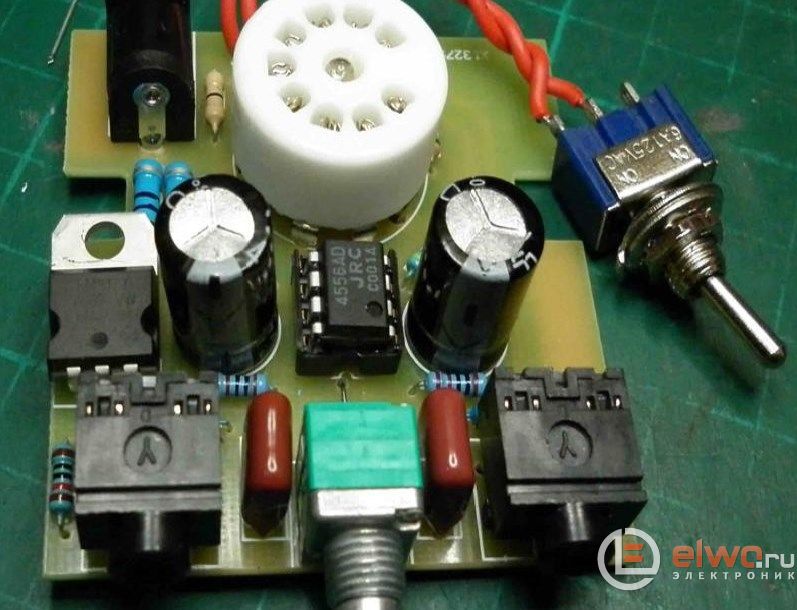

Резисторы 47 Ом, 1MОм, 1K, 47K (0,25 Вт или более, 2 шт). Было бы хорошо ставить резисторы приличного качества, маленькие резисторы зеленого и синего цвета, видимые на фотографии, это резисторы металлизированные (0,5 Вт), резисторы 10 Ом / 1 Вт x 2 шт. или 5 Ом / 1 Вт или более. "Светодиодный" резистор должен быть выбран из диапазона 500 - 2000 Ом, тут стоит 750 Ом и 1 кОм маленький потенциометр, установленный для регулировки яркости LED. В общем если кто-то решит это сделать - не пожалеет, ведь кроме очень приятного звука он получит оригинальный ламповый девайс, особенно интересно смотрящийся в автомобиле или на улице (при карманном питании от 3-х литиевых 18650 АКБ).


Автор:  https://elwo.ru





Радиолампы, использованные в статье:
  1. ECC82
