Представляем описание ещё одного варианта реализации комбика для игры на электрогитаре. Сначала хотелось сделать усилитель (ламповый), но нужно же было к чему-то подключить его, поэтому начали с динамиков.
По опыту известно, что хороший звук гитары имеет частотную характеристику от 75 Гц. Должно быть подключение к усилителям со стандартными выходами, то есть 4, 8 и 16 Ом. Максимальная реальная мощность 100 Вт для домашнего использования, если потребуется то добавляется ещё АС на 2 динамика и уже будет 200 Вт. Конечно цена изготовления комплекта должна быть ниже цены магазинного с теми же параметрами, иначе смысл сборки своими руками теряется.
Используемые материалы
Водостойкая фанера лиственных пород 14-20 мм. Не рекомендуется ДСП.
Лучшая обивка - это натуральная или искусственная кожа.
Клей для дерева, кисточка, матовая черная акриловая краска.
Динамики 50 Вт 8 или 16 Ом, в зависимости от способа подключения.
Винты с планками 25x25 для усиления стенок
Пластиковые или металлические надписи.
Ручки для переноски и ножки на колёсиках.
Сборка АС комбика
Наиболее важным элементом при изготовлении является выбор правильного «пакета» для используемых динамиков. Это влияет на окончательный звук АС. Неправильный выбор этих параметров приводит к тому, что громкоговоритель сам по себе издает странные звуки, имеет призвуки. После расчетов и практических изменений, пришло время столярных работ.

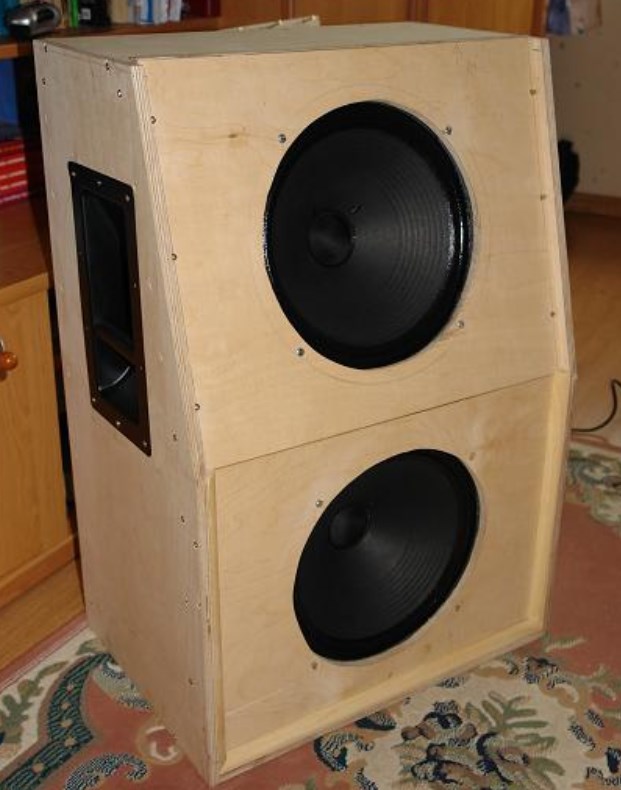

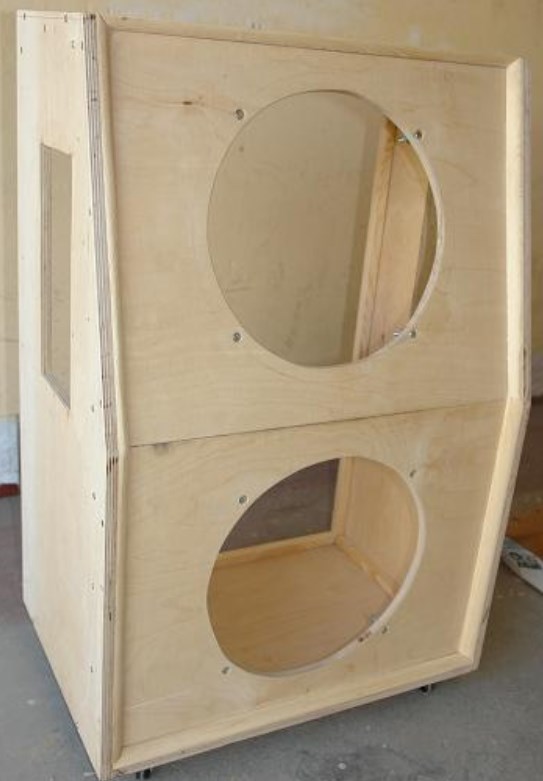

Тут использовался скошенный тип расположения из-за места использования - дом - чтобы динамик "говорил" непосредственно с исполнителем, а не с полом.

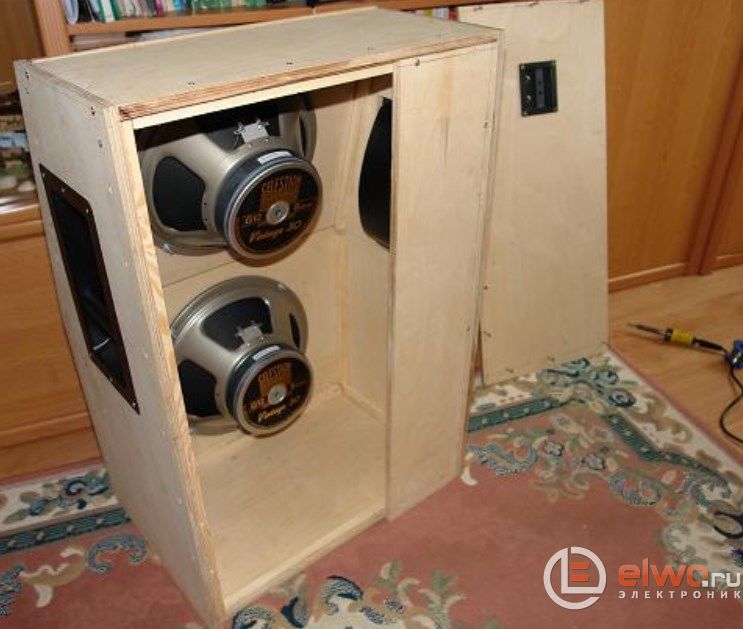

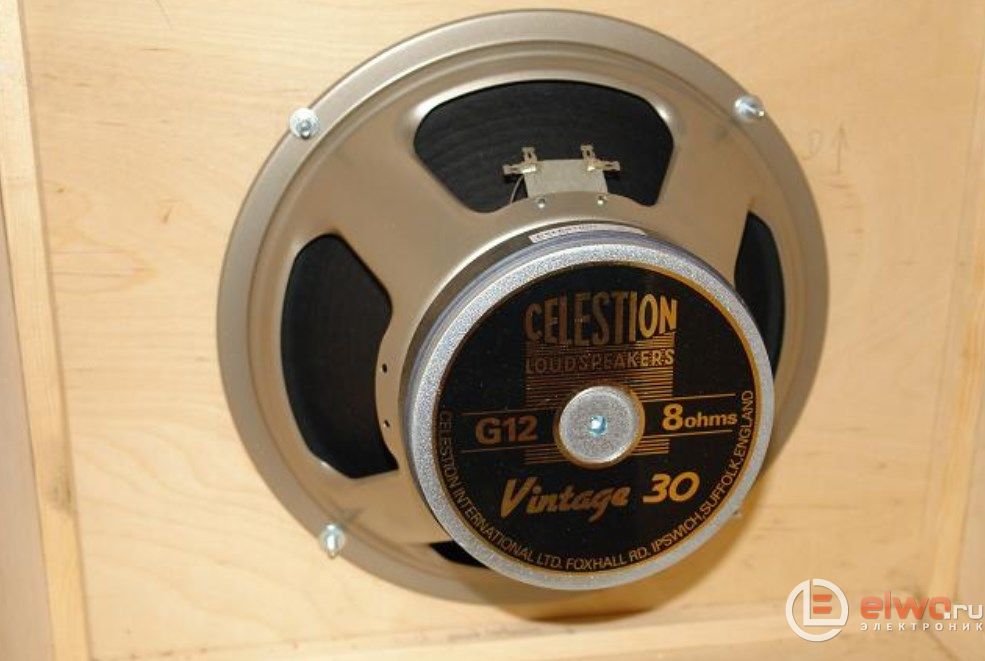

Применен комплект акустики для гитары на мощность 120 Вт, фото динамика вы видели выше.

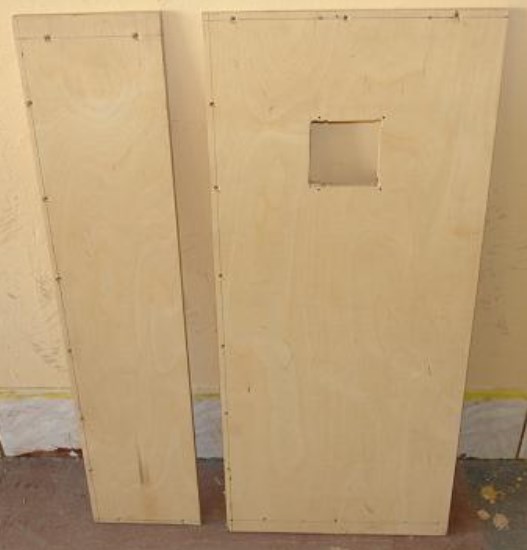

Задняя часть была вырезана на 1/3 ширины из-за полуоткрытия колонки, в этом месте лучше всего звучит сетка настройки, вставленная в рамку.

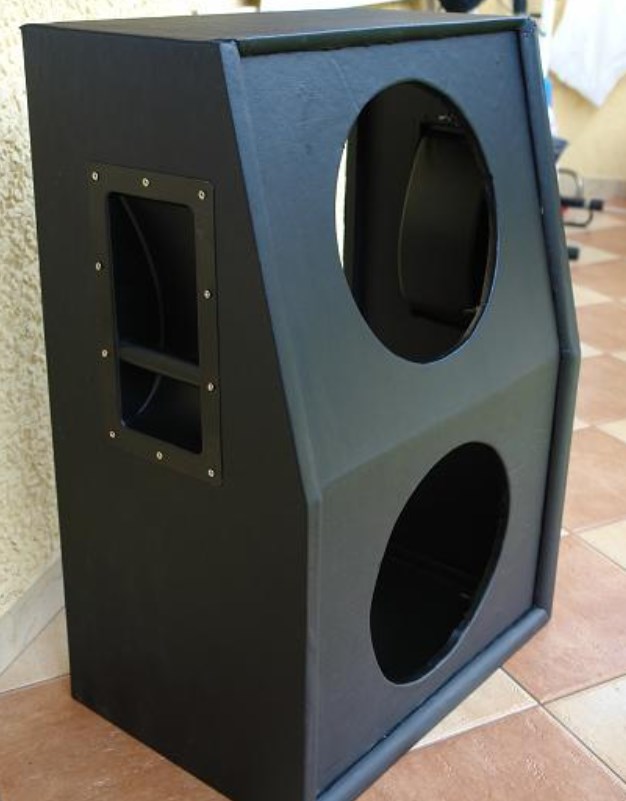

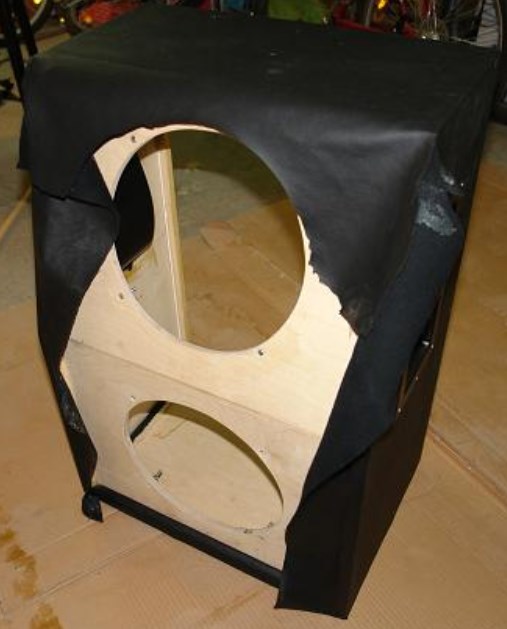

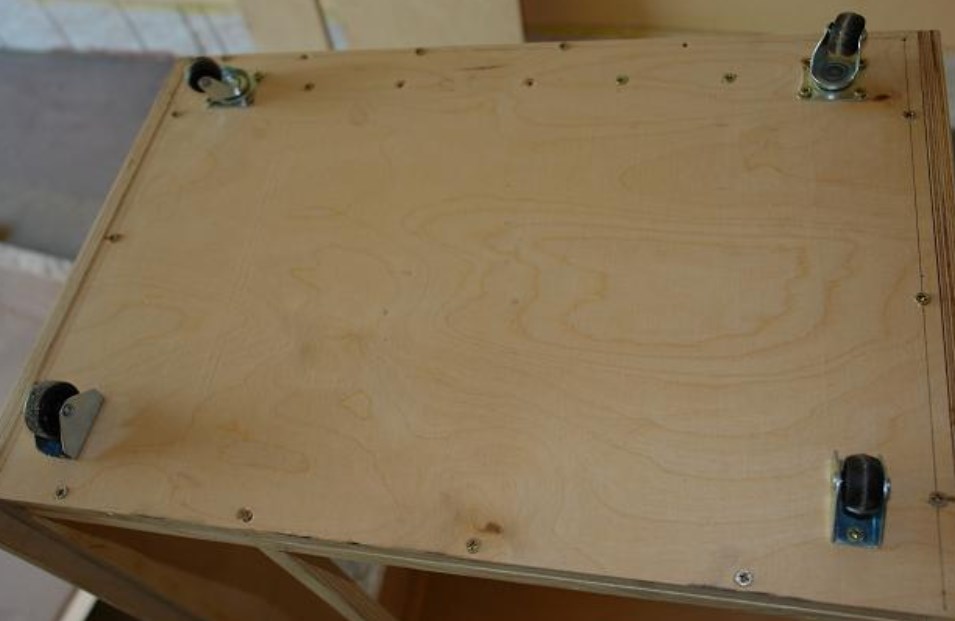

Обертывание колонки заняло весь день. Если хотите, можете использовать транспортные колесики или же резиновые ножки с подстраиваемой резьбой, чтобы выровнять их по полу. Динамики крепятся винтами М6 с самоконтрящимися шайбами, чтобы они не ослабли от вибрации.

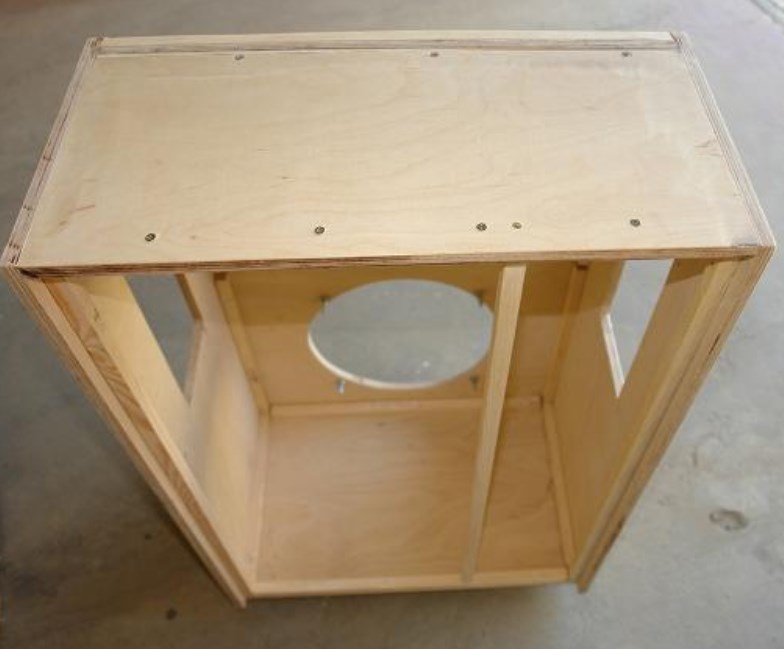

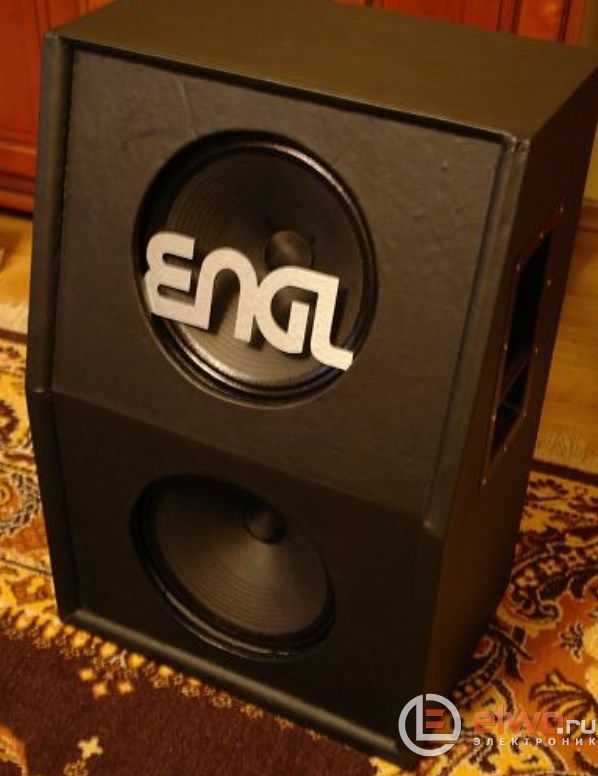

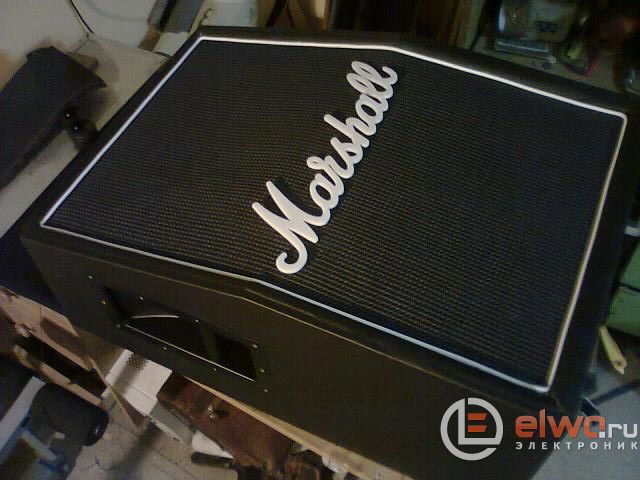

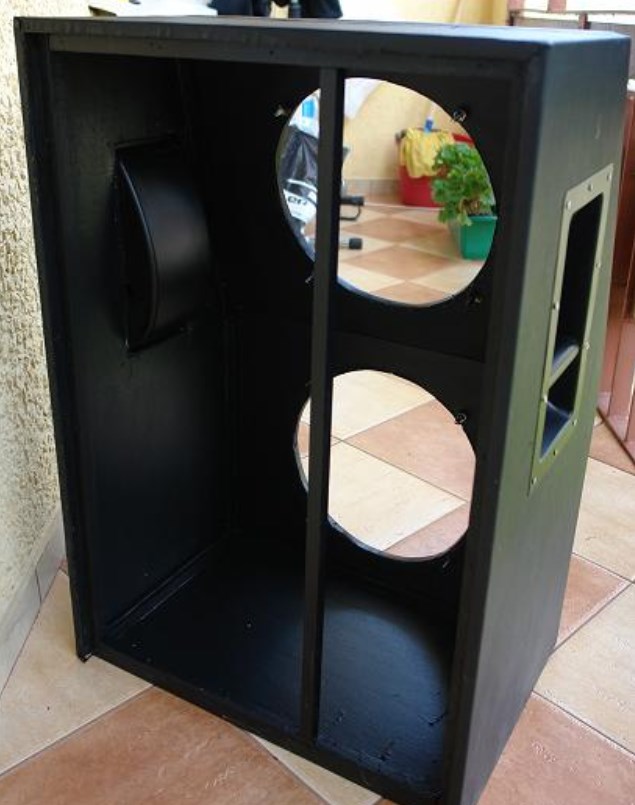

Внутри были приклеены и привинчены полосы 25x25 мм для придания жесткости конструкции против сильных вибраций. Для эстетической отделки передняя часть была сделана из дерева, так называемая четверть круга, вырезанная по размеру. Центр был покрашен матовой черной акриловой краской, затем подрезаны все отделочные материалы и теперь можно вкрутить динамики. Конкретные размеры не указаны, так как они вытекают из расчетов и типа используемых динамиков. После сборки вот окончательные фотографии работы.
Соединять динамики между собой внутри колонки можно разными способами:
STEREO 2 по 8 Ом на 60 Вт, для этого используем переключатель на задней панели моно / стерео.

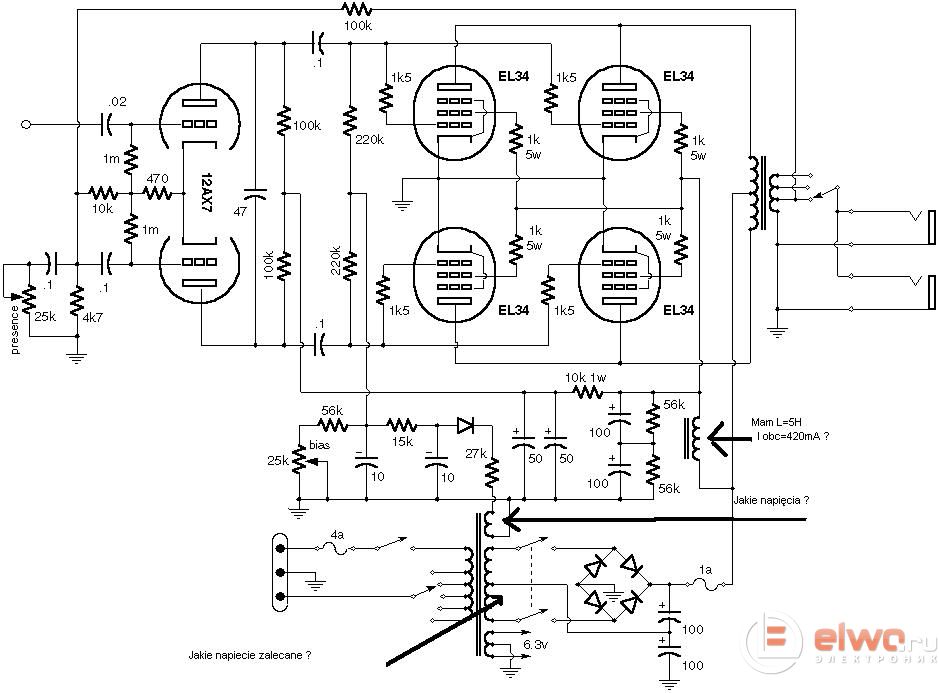

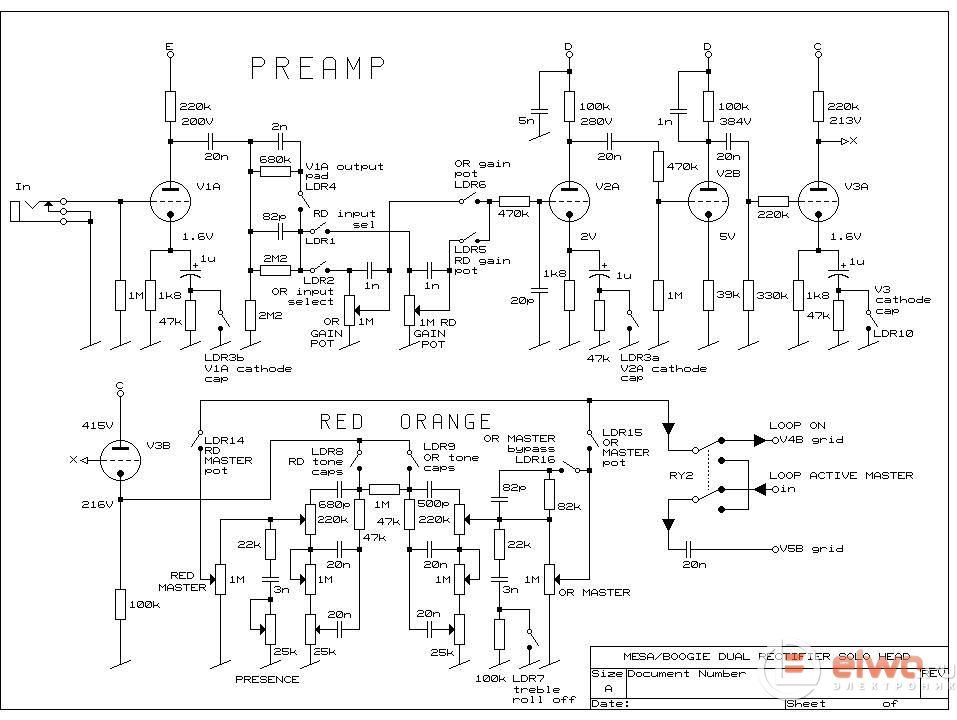

Схема лампового усилителя для гитары

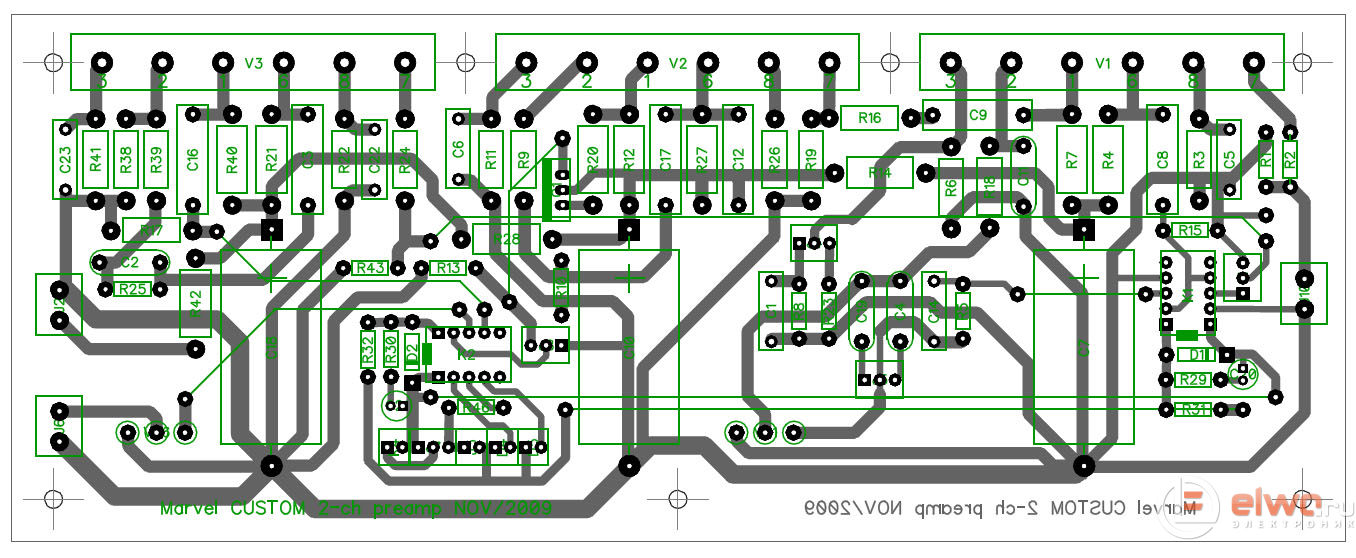

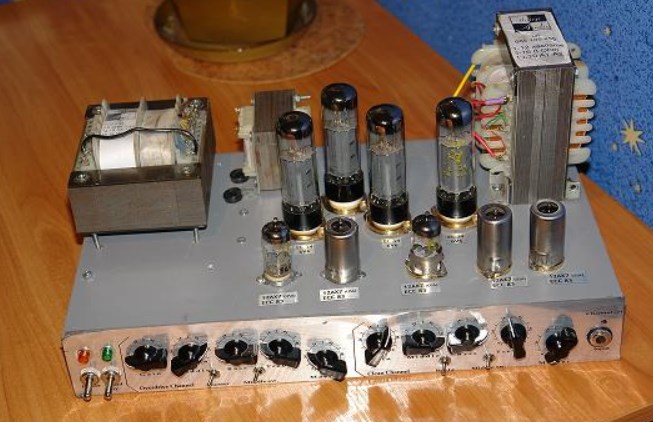

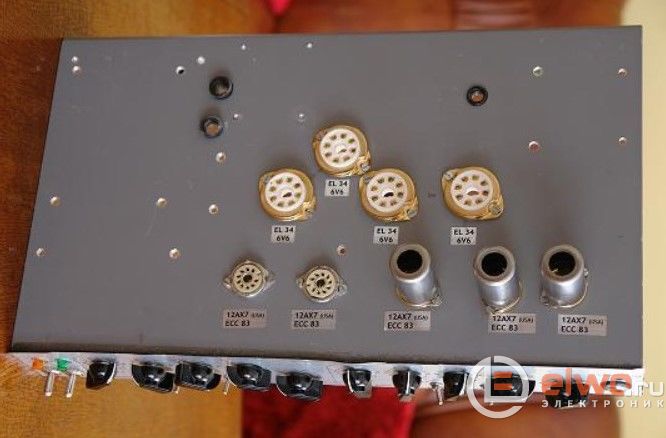

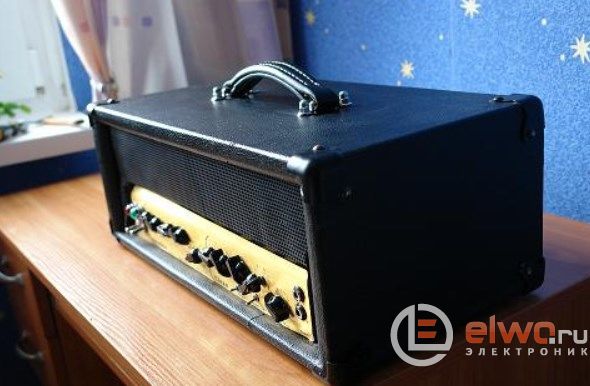

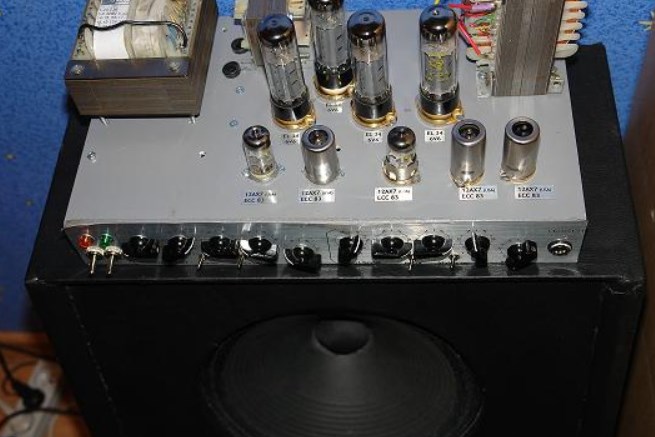

Для колонки был собран гитарный усилитель мощностью 100 Вт. Схема - классический оконечник на EL34 x4. Использована схема Маршала 100 Вт. Но вы можете взять любую другую, отлично себя зарекомендовали вот такие:

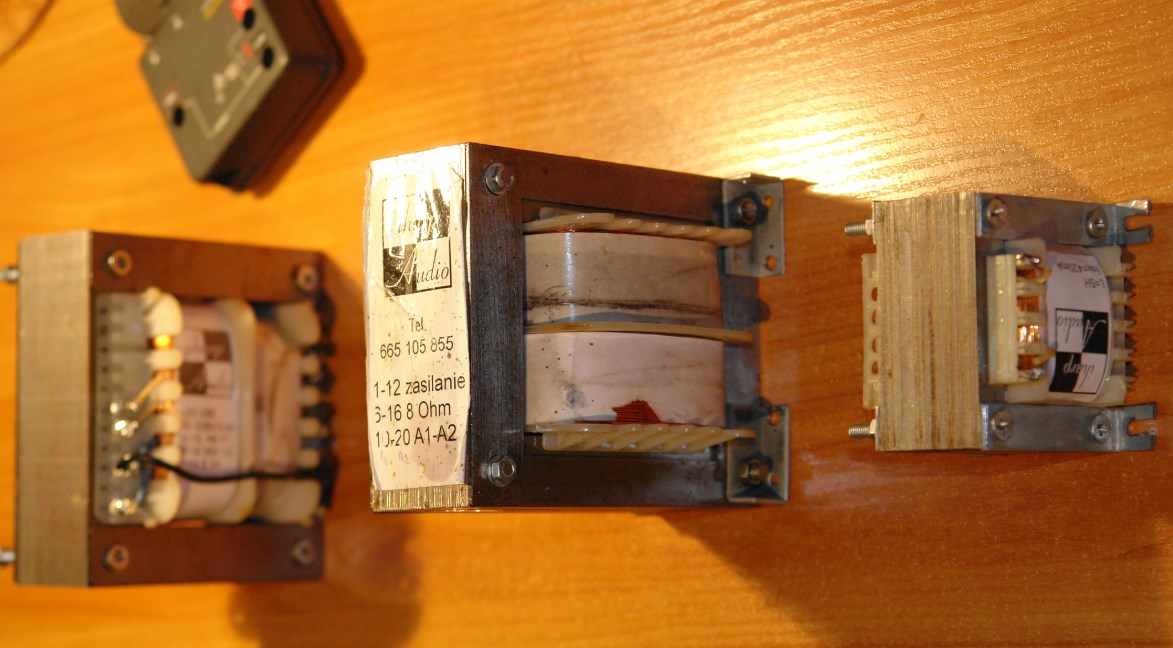

Параметры трансформатора: размер сердечника высота 10 см ширина 12 см толщина 4,4 и вес почти 5 кг.
Трансформатор 220 В источника питания, выходное напряжение: 320 В 0,4 А; 16 В для управления реле и низковольтной части; напряжение накалов 6,3 В 8 А.
Покупка колонок в магазине с такими динамиками и УМЗЧ стоит от 800 долларов, поэтому самостоятельная сборка комбоусилителя вполне оправдана.
Звучание комбика
После подключения громкоговорителя к усилителю, можно увидеть колоссальную разницу в звуке по сравнению с китайской аппаратурой, скажем так "базовой цены". Просто совершенно другое звучание той же самой гитары!
После подключения к ламповому усилителю 50 Вт играет всё чисто, ничего не подзвучивает. Видно что качество динамиков и жесткость отделки корпуса являются крайне важными характеристиками.
