Наверное,
каждый сталкивался с проблемой: что подарить другу в день рождения?
Вот и я был озадачен таким вопросом в очередной раз. Надо
сказать, что друг мой человек не бедный и вроде бы всё у него уже есть… Проблема.
На ум приходят всякие глупости вроде статуэток «со смыслом», компакт-дисков
«с музыкой» и т.п. Не подходит. Друг
художник, да ещё и с хорошим слухом. На мякине не проведёшь.
Озарение
случилось как всегда неожиданно. А всё от того, что решил я послушать очередной
раз "Led Zeppelin", на компьютере снабжённом активными АС «SVEN SPS-678». Вот они-то (АС) и «попали под раздачу». Было решено внедрить в эти картонные коробочки
ламповые усилители. По одному на канал. Стерео всё-таки. Усилители однотактные,
понятное дело.
Около часа
ушло на обдумывание схемы, режимов, типов элементов и их поиск в многочисленных
ящиках, ящичках, коробках и коробочках нашей бескрайней лаболатории. Ещё час
ушёл на изучение устройства самих АС и способа размещения всех найденных электро-радио-элементов
внутри их.
Повезло.
Передняя панель с динамиками полностью отсоединяется от основного корпуса АС.
Таким образом, становится доступным всё пространство внутри корпуса. Монтаж
облегчён максимально. А я-то думал…

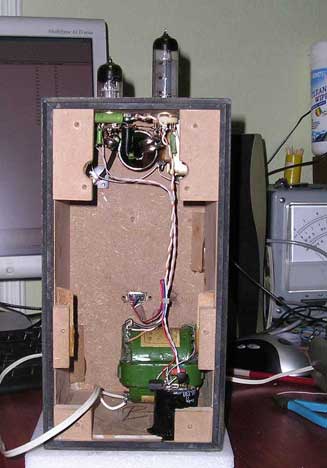

Содержимое «правой» АС (плата
усилителя и БП) было вытряхнуто в мусорное ведро стоящее под рабочим столом.
Механическая
доработка корпусов для монтажа нового усилителя и БП свелась к сверлению отверстий
под ламповые панельки в верхней их части.
Из
«остальных» деталей пришлось крепить только трансформаторы и дроссели. Все
оставшиеся элементы были установлены либо навесным монтажом, либо приклеены с
помощью термоклея к стенкам АС (лёгкие элементы).
Особо не
мудрствовал. Монтаж максимально прост. Но с соблюдением элементарных правил
взаимного расположения элементов по условиям минимизации электромагнитных
и электростатических связей.
Источник
питания разместился теперь в «левой» колонке: негоже располагать силовой
трансформатор около входных цепей и регуляторов громкости. Для питания
усилителя «правого» канала пришлось изготовить соединительный кабель,
оканчивающийся разъёмом DB
9.
Схема.
Два идентичных канала
представляют собой однотактный двухкаскадный (6С4П+6П14П (триодом)) усилитель с
конденсаторной связью. Однако: катоды «наглухо заземлены», смещение батарейное.
Для
упрощения цепи соединяющие «левую» и «правую» АС не показаны.
Детали.
Все электролитические конденсаторы – Nichicon; полипропиленовые – К78-2; «килоомные» резисторы – ВС;
«омные» резисторы – ПТМН; Припой - Asahi; дроссели – собственного изготовления;
анодно-накальный трансформатор – ТАН-5; выходные трансформаторы - ТВЗ-1-9;

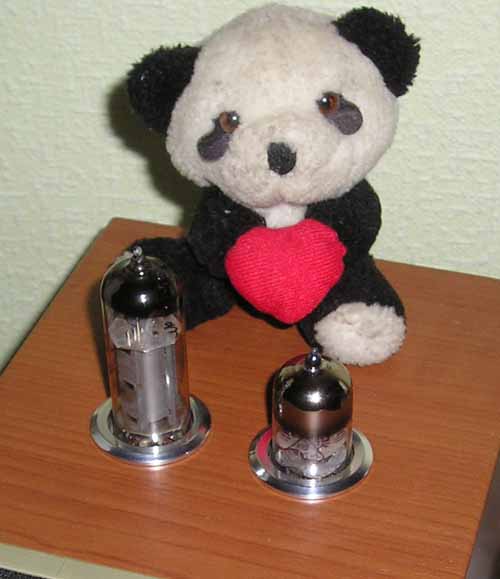

лампы – стеклянные, старые (65 и 73 гг. соответственно, слева-направо). В
качестве каркасов катушек фильтров в АС использованы "катушки" от
припоя Asahi. И так далее. Хлам, одним словом… Но, работает очень неплохо.
Странно...
Раздача
благодарностей.
Спасибо
китайской фирме SVEN за
создание АС SPS-678. Отдельное
спасибо Игорю Гапонову, это он незримо присутствует в новых фильтрах «новых»
АС. Позже он материализовался с парой 6П14П в кармане. Селекционная работа
прошла успешно. Лампы что надо!

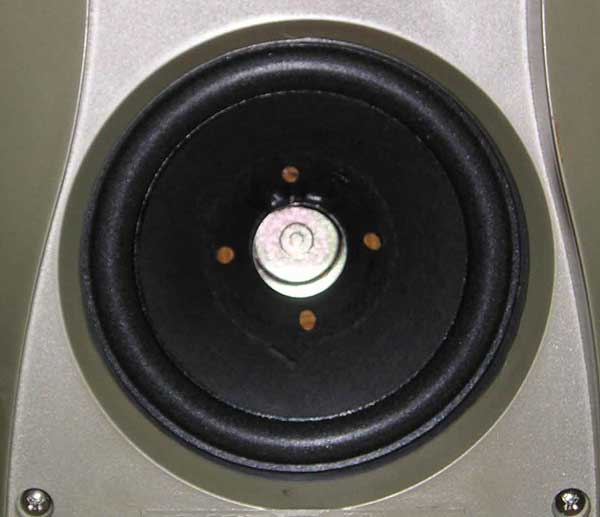

Да! Чуть не забыл. В процессе изучения «образных» способностей низкочастотных
ГГ выяснилось, что они, мягко говоря, «не очень». Ничтоже сумяшеся я взял,
да и оторвал пластиковые пылезащитные колпачки. С «мясом». Вот так.
Полегчало. Стереообраз стал стабильным
вплоть до 3500Hz.
Частота «раздела» в данной версии АС составила 2760Hz. Все работы в «электро-акустической»
части АС проведены в соответствии с нашими «Фильтрами…». "Дирижабль"
тоже очень рад.
Вот,

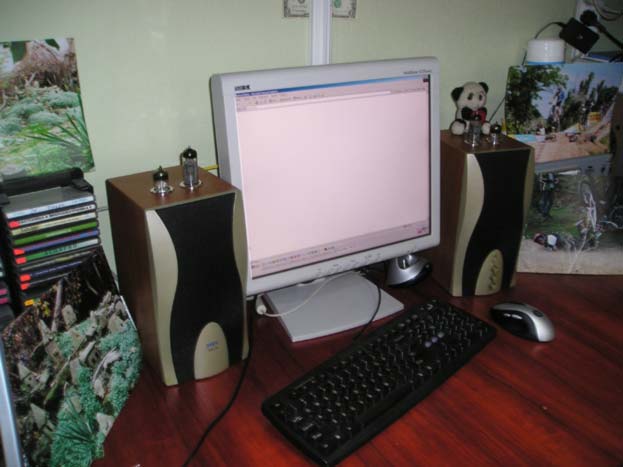

что получилось.
Колонки
едут к другу.
Евгений
Бабиченко.
г.Одесса.
25
ноября 2004г.
Автор: Евгений Бабиченко г. Одесса
|
| |
|
