Простейшие передающие приставки на 6П3С

ПЕРЕДАТЧИК НА 6П3С

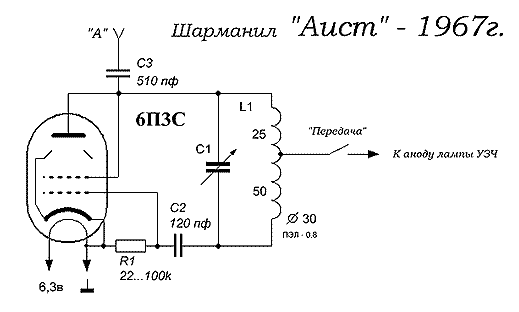

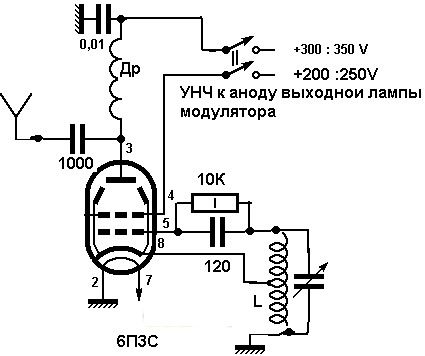

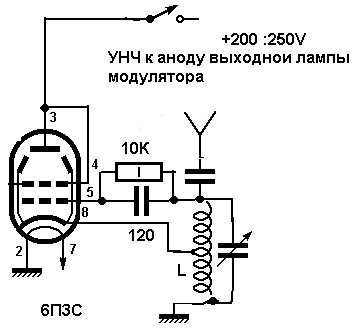

Предлагается два варианта простейшего передатчика на лампе 6П3С. Две разных схемы, отличающиеся подключением антенны и подачей модуляции. На первой схеме более привычное подключение антенны, но недостаток ее - влияние антенны на стабильность частоты. Катушка L в обеих схемах наматывается на любом каркасе диаметром 35-40 мм: оргстекло, картон итд, (у автора изначально моталась на патроне от охотнечего ружья 32 калибра) . Провод ПЭЛ ,ПЭТВ диаметр 0.6-0.9 мм колличество витков 30 + 30; считая от заземленного конца. Анодный дросель ДР мотается проводом ПЭЛ, ПЛШО 0,15 -0,2 мм. на каркасе диаметром 15-20 мм и длинной 8-10 см 4 секции по 100 витков.
Переменный конденсатор от любого лампового приемника.

передающая приставка

приставка передающая

P.S. Для эстетов. Хотя схемы рабочии и никто не задумывался об электронах протекающих в нутри лампы, но считаем нужным добавить ниже приведенное замечание , нашим читателем.

В приставке на 6П3С желательно запитать экранирующую сетку (Вывод №4 лампы 6П3С) через балластное сопротивление (сопротивление нужно подобрать опытным путем, так что бы ток анода лампы не превышал 100мА). Если этого не сделать - это чревато выходом из строя лучевого тетрода 6П3С (т.к. напряжение на аноде и эк.сетке будет одинаковым и зкр.сетка ближе к катоду (чем анод), то фактически роль анода будет выполнять экр.сетка (а, ее площадь не достаточна для рассеивания достаточной мощности)) и модуляционного дросселя (т.к., ток анода 6П3С+ток экр.сетки 6П3С+ток анода модуляционной лампы будет на много больше 100мА - классический модуляционный дроссель (выходной трансформатор УНЧ) такого "не выдержит"), высоким уровнем вне полосных излучений и не линейных искажений!
Емкостная развязка (фильтрация по ВЧ) обязательна!
