Ламповый корректор для винила на лампе 6н2п или 6н23п.

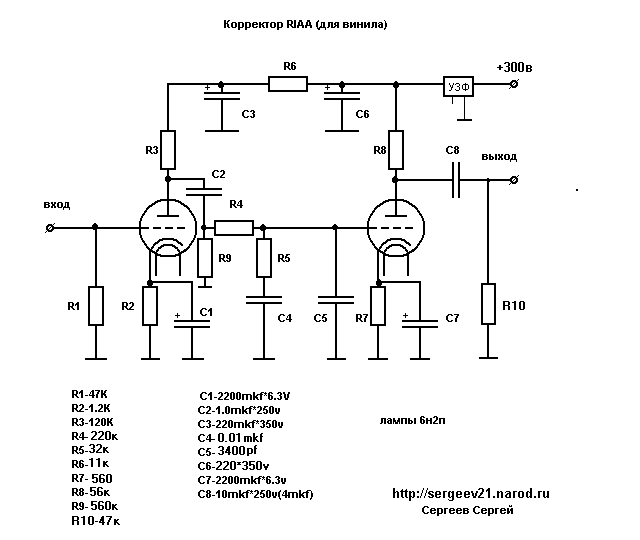

Рис. 1.


Автор: Сергеев Сергей




Радиолампы, использованные в статье:
  1. 6Н2П
  2. 6Н23П


Комментарии к статье:

  Добавил:  Виталий
Сделал я эту схему, почему то получился слабо чувствительным и очень мало баса.Подскажите мою ошибку.
  Дата: 2019-05-10
  Добавил:  евгений
6н2п-в или ев особенно старого исполнения ищите с гетером не в виде тарелочки а в виде плоской таблеточки лампа для первого каскада либо аналогичные без альтернативы просто многие почему-то считают что емкость кондера в аноде межкаскадного чем больше тем лучше между тем забывая что второй конец данного кондера через резистор утечки сидит на минусе потому в справочниках на некоторые лампы указывается номинал кондера для данного типа лампы предел 0,22 а номинал 0.05 можете проверить экспериментально на сколько вольт просядет сигнал а садится он не линейно . отсюда желание воткнуть в первый каскад лампу абсолютно для этого не предназначенную ни по размаху входного сигнала ни по проходной емкости например у всеми любимой 6н8с минимальный размах сигнала при котором она более менее прилично выдает кроме шума резистора это 5в. типовое вобще 8. смещение на сетку это и есть номинальный размах от пика до пика.на сколько к примеру кондер на 0.22 садит сигнал при сопротивлении утечки в 180-220к ну скажем от мощного б.п от 18в.останется 15в. и это постоянка а переменка будет то-же самое только чем ближе к низам тем сильнее просадка откуда тут взяться нормальному звуку? поналепят черте че а потом пишут дурацкие комментарии. вашу концепцию послушать так тогда к приеру в транзисторном темброблоке нужно ставить транзисторы не на 0.4вата а на 4 ну а что и искажений не услышите правда и много чего еще не услышите . короче резюме такое для выбранног типа ламп ни схемотехника ни цепь коррекции никуда не годится а уж кондеры в 1мкф в малосигнальной части схемы я вобще молчу лампа это усилитель напряжения.ну вы подумайте сами кондер на 1мкф способен(если изоляция позволит) раскрутить эл.двигатель ватт на 40. ну вы жжете блин riaa...
  Дата: 2018-12-18
  Добавил:  Айрат
конденсатор с8 10мкф-250в,а почему в скобках указано 4мкф?
  Дата: 2017-10-06
  Добавил:  Сергей
Лампу 6н2п применять- себя не уважать, не место ей в усилителях от которых ожидается воспроизведение музыки.
  Дата: 2017-03-01
  Добавил:  Владимир
Эта схема у меня расскрылась только тогда , когда заместо 6Н2П , поставить ЕСС85 ( желательно ТЕЛЕФУНКЕН или МУЛАРД ) А 6Н2П , очень тупая и сухозвучащая лампа , а 23 - тяя со стеклянным звуком !!!!
  Дата: 2016-03-25
  Добавил:  виталийм
Очень большая чувствительность на 6Н2П, лезет всякая хрень.
  Дата: 2015-12-20
  Добавил:  Дмитрий
Собирал эту схему.Мне,субъективно, больше понравилось звучание с 6Н23П.А еще у "двадцатьтретьей" в два раза меньше ток накала, что позволяет применить питающий трансформатор меньших габаритов.
  Дата: 2015-02-03
  Добавил:  Сергей Сергеев
Устройство задержки и фильтрации
  Дата: 2014-10-06
  Добавил:  дрон
Что такое узф в схеме ?

  Дата: 2014-07-06
