Простой двухламповый усилитель НЧ
Выходная мощность 3 Вт, коэффициент
нелинейных искажений 2,5%, чувствительность - 150 мВ.
Для уменьшения уровня фона катод лампы
6Ж1П заземлен и напряжение смещения на ее управляющей сетке
образуется за счет сеточных токов, протекающих по сопротивлению утечки
R2, равному 10 МОм.
Рис.1. Принципиальная
схема усилителя НЧ
Так как сеточный ток в этом случае очень мал - входное
сопротивление каскада получается приблизительно равным половине
сопротивления утечки сетки. Питание лампы Л1 производится через фильтр R5C2,
что также уменьшает уровень фона.
Выходной каскад выполнен по обычной схеме и охвачен
параллельной отрицательной обратной связью (ООС), напряжение которой
подается с анода выходной лампы
6П14П через цепочку C7R6C5 в цепь сетки этой же лампы. Параметры цепочки

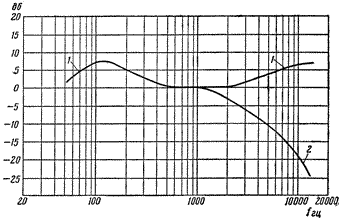

таковы, что в левом по схеме положении движка потенциометра R6, частотная
характеристика усилителя имеет подъем на высших и низших частотах
(1-1 на рис.2), а в правом - завал
на высших частотах ( 1-2 на рис.2).
Частотная характеристика усилителя в области НЧ при этом остается
неизменной.
Рис.2
Питание усилителя может производится от любого
выпрямителя, обеспечивающего выпрямленное напряжение 240 В при токе 40 мА.
Выходной трансформатор Тр1 выполнен на сердечнике Ш16х16.
Его первичная обмотка I содержит 3500 витков провода ПЭЛ 0,15, а вторичная
обмотка II, рассчитанная на подключение громкоговорителя с сопротивлением
звуковой катушки 4 Ом, - 165 витков провода ПЭЛ 0,64.
В.Большов. "Радио"
№7/1960 год
|
| |
|
Радиолампы, использованные в статье:
- 6Ж1П
- 6П14П
|
