Несмотря на свою простоту, этот микшер может
успешно использоваться для самого различного
применения, например, на радиоузле, где работает
автор, и в студии городского радиовещания и т.д.,
там где необходима одновременная работа. микрофона и
магнитофона. Наверняка он найдет применение на
школьных дискотеках и в домашних условиях при
монтаже фонограмм и переписывании записей с
различных источников на магнитофон и их озвучивании.

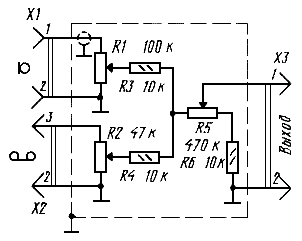

Схема микшера приведена на рис.1. В нем
использованы три переменных резистора и столько же
постоянных. На входной разъем Х1 подают сигнал
амплитудой 2...3 мВ с низкоомного источника,
например, с динамического микрофона или
электромагнитного звукоснимателя электрогитары.
Разъем Х2 предназначен для подключения микшера к
линейному выходу магнитофона, радиоприемника,
тюнера, где сигнал достигает амплитуды 150 мВ.
Рис.1.
С движков переменных резисторов R1, R2 оба
входных сигнала смешиваются через резисторы R3, R4 и
поступают на делитель R5R6. Результирующий выходной
сигнал нужной амплитуды снимают с движка резистора
R5 и подают через разъем Х3 на микрофонный вход
магнитофона, на который переписывают фонограмму и,
скажем, пояснительный текст с микрофона. Уровень
каждого из смешиваемых сигналов устанавливают либо
резистором R1, либо R2. Переменные резисторы —
движковые, по их ручкам удобно контролировать
положение движков, а значит, уровень снимаемого
сигнала, постоянные — МЛТ или ВС.
Детали микшера, кроме разъемов, расположены
внутри металлического корпуса подходящих размеров
имеющегося у радиолюбителя. Постоянные резисторы
смонтированы на выводах переменных. Металлические
корпусы переменных резисторов соединены между собой
и подключены к корпусу микшера и общему проводу.
Через отверстия в корпусе наружу выведены провода к
разъемам, из которых Х2 и Х3 — стандартные
трехконтактные вилки серии ОНЦВГ, а Х1 —
двухгнездная розетка.
Автор: Е. Бригиневич
