В основе усилителя - традиционная схема с трансформаторной связью. Изюминка -
в фиксированном смещении и выходного каскада (от отдельного нестабилизированного
источника), и входного - проходной литиевой батарейкой в цепи сетки. Вообще-то
лампа 6С45П (выбор определялся минимальным выходным сопротивлением при большом
мю) в этой схеме работает далеко за пределами паспортной ОБР (анодное напряжение
220..250В, сопротивление в цепи сетки вдвое больше максимального), но работает
уверенно, без возбуждения и без дрейфа рабочей точки - практически, на пределе
допустимой мощности. Полоса пропускания снизу определяется почти исключительно
сочетанием Rа входной лампы и L первички межкаскадника. Конечно, у 6Н30П Ra
поменьше, но.. двухкаскадный драйвер на 6Н30П звучал не так хорошо, как 6С45П
(что с батарейными накалами, что с традиционными).

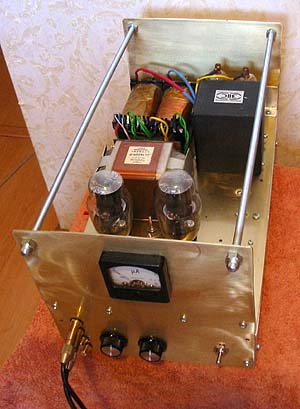

Усилитель выполнен интегрированным моно - не спрашивайте, почему, захотелось
так. Это "усилитель на кухню", самодостаточный и небольшой - все уместилось в
38*22*22 см. Добавился селектор входов (с возможностью сумматора стерео-в-моно)
и дискретный шунтовый регулятор громкости. Несмотря на то, что при переключении
галетника шунт разрывается, особых неудобств это не создает.
Схема
усилителя

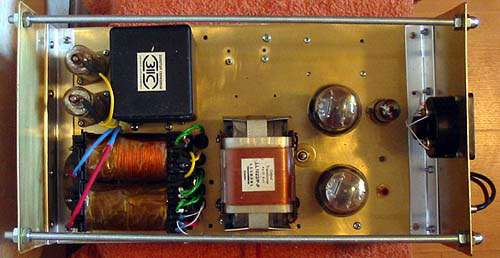

Трансформаторы: межкаскадный Lundahl 1660-10mA в включении Alt-U, выходной
Lundahl 1623-PP во включении вторичной обмотки Alt-B (все первички
последовательно), питания - заказной Т190 от Электрон-комплекс, анодный дроссель
от Золотой середины, дроссель в фильтре смещения Д23, зелененький такой.
Выходные лампы - Светлановские (уж что было в сундуке. Да все там было... и еще
много чего осталось). Литиевая батарейка - любая 3-вольтовая таблетка с выводами
под пайку. Не пытайтесь паять обычные таблетки без выводов - ничего хорошего от
этого не будет.

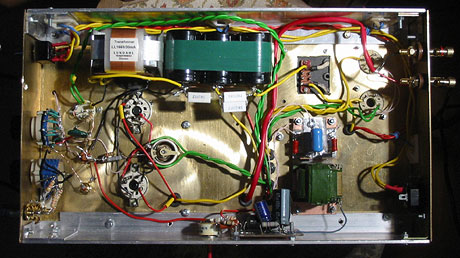

Потенциометр в цепи накалов выходного каскада можно заменить на пару
резисторов 10-30 Ом, а можно и вовсе исключить (заземлив один из накальных
проводов накала) - на фоне это практически не сказывается, на выходе - пара мВ
шума. Одноомный резистор в цепи катодов 6С4С - шунт амперметра, подбирался под
имеющуюся головку.
(c) klausmobile 2004
|
| |
|
Радиолампы, использованные в статье:
- 6С45П
- 6С4С
- 6Д22С
|
