Двухтактный усилитель на 6П3С со встроенным микшером

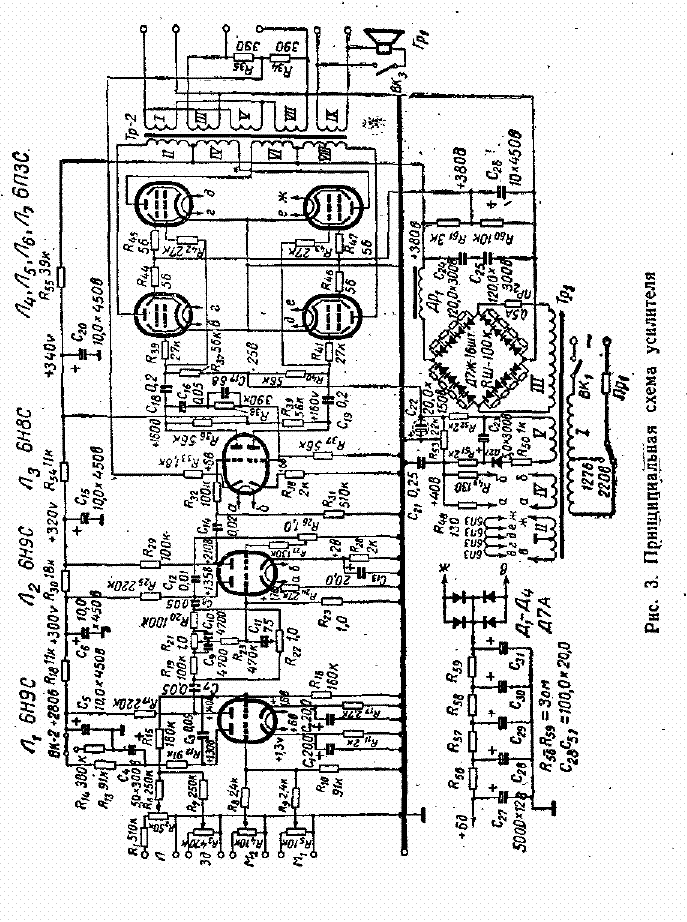

Каждый вход усилителя НЧ имеет свой регулятор громкости, что позволяет производить комбинированные записи, например записать речь на фойе музыки. Микрофонный каскад усилителя (рис. 3) собран по реостатно-емкостиой схеме на левом (по схеме) триоде лампы Л1 типа 6Н9, Второй каскад усилителя собран на правом триоде лампы 6Н9; он представляет собой обычный усилитель напряжения. Сопротивление R14 является омическим эквивалентом микрофонного каскада.

Это сопротивление поддерживает, заданный режим лампы Л1 при выключении микрофонного каскада. Нить накала лампы Л1 питается постоянным током, что значительно снижает уровень фона всего усилителя, когда микрофонный каскад не работает, (усилитель работает от другого источника сигнала), анодное питание лампы микрофонного каскада следует отключить выключателем Вк2. При работе от звукоснимателя «Зв» и трансляционной линии «Л» сигнал, минуя микрофонный каскад, сразу поступает на сетку лампы первого усилителя напряжения. Сопротивления R15, R16 и R6, R1 образуют делитель напряжения.

Выпрямитель смещения, ламп оконечного каскада собран по однополупериодной схеме на диоде ДГ-Ц27. Выпрямитель нагружен на переменное сопротивление R53. движок которого заземлен. С этого сопротивления снимается отрицательное напряжение смещения ламп оконечного каскада и положительное, запирающее напряжение для ламп предварительных каскадов.

Детали. Силовой трансформатор Тр1 собран, на сердечнике из пластин Ш-40, толщина набора 60 мм (от телевизора «КВН-49»). Все обмотки трансформатора намотаны на общем гетииаксовом каркасе. Первой наматывают сетевую обмотку. Она содержит 250 витков провода ПЭЛ 0,93 и 190 витков провода ПЭЛ 0,74. Обе секции включены последовательно. На сетевую обмотку наматывают обмотку II накала ламп 6П3, включенных последовательно. Она содержит 50 витков провода ПЭЛ 0,8 с отводом от 25-го витка, который заземляется. Эта обмотка одновременно экранирует сетевую обмотку от других. Поверх накальной обмотки наматывают повышающую обмотку, которая состоит из 920 витков провода ПЭЛ 0,35. На эту обмотку с одного края наматывают 13 витков провода ПЭЛ 0,8 для питания накала ламп Л2 и Л3, а затем, отступив на 3 мм от накальной обмотки, в этом же ряду наматывают в два слоя обмотку для питания выпрямителя смещения, которая содержит 160 витков провода ПЭЛ 0,15. При намотке трансформатора между рядами прокладывают парафинированную бумагу, а между обмотками — два слоя лакоткаии.

Дроссель фильтра Др1 использован стандартный, от телевизора «Луч». Он выполнен иа сердечнике Ш26ХЗО, Обмотка его содержит 2200 витков провода ПЭЛ 0,31. Для выходного трансформатора используют пластины Ш-25 от силового трансформатора телевизора «Авангард», толщина набора 60 мм. Анодная обмотка этого трансформатора состоит из четырех секций, каждая из которых содержит 1350 витков провода ПЭЛ 0,2. Вторичная обмотка состоит из пяти секций, четыре из них содержат по 80 витков провода ПЭЛ 0,66 и одна 25 витков провода ПЭЛ 1,5.

Сначала наматывают одну секцию I вторичной обмотки трансформатора. Она занимает полностью один ряд. Поверх этой обмотки наматывают два слоя лакоткаии и затем секцию II анодной обмотки, которая занимает пять рядов. Между рядами желательно проложить слон лакоткани или два слоя тонкой парафинированной бумаги. Поверх каждой секции анодной обмотки наматывают не менее двух слоев лакоткани, после чего уже приступают к намотке следующей секции вторичной обмотки. Последней наматывают пятую секцию вторичной обмотки. На принципиальной схеме порядок намотки обмоток указан порядковыми номерами.

В усилителе для регуляторов громкости и тембра используют переменные сопротивления типа СП-1, а для шунтирования диодов высоковольтного выпрямителя — сопротивления типа МЛТ-0,5.

Сопротивления /?5б—#59 изготовлены из электроспирали, рассчитанной иа напряжение 220 в н мощность 600 вт. Практически их подбирают при подгонке режима выпрямителя накала; каждое из них равно примерно 3 ом. Все иепроволочные сопротивления типа ВС.

Конденсаторы С4 и С23 типа КЭ-la, остальные — электролитические конденсаторы типа КЭ-2. Конденсатор Сц типа КТК, конденсаторы С]8 и Ci9 типа КБГ-М, а конденсатор C21 типа МБМ. Остальные конденсаторы типа КБГ-И,

Конструкции усилители

Усилитель размещен в патефонном чемодане размерами 420X290X170 мм. Крышка чемодана на разъемных шарнирах н легко снимается.

На лицевой панели усилителя размещены фишка для подключения съемного провода сеть—усилитель, сетевой предохранитель и выключатель, гнезда выходов, контрольный громкоговоритель «КГ» с выключателем, ручки общего регулятора громкости и тембра (РГО, РВЧ, РНЧ), выключатель микрофонного каскада, гнезда входов и их регуляторы уровня входного сигнала. Над силовым, трансформатором и сопротивлениями R60 и R61 сделаны вентиляционные отверстия. Такие отверстия имеются и в защитном кожухе, закрывающем окно над местом расположения ламп в панели усилителя. Шасси усилителя изготовлено из листовой стали; его размеры 390X120X55 мм.


Автор: Неизвестно
