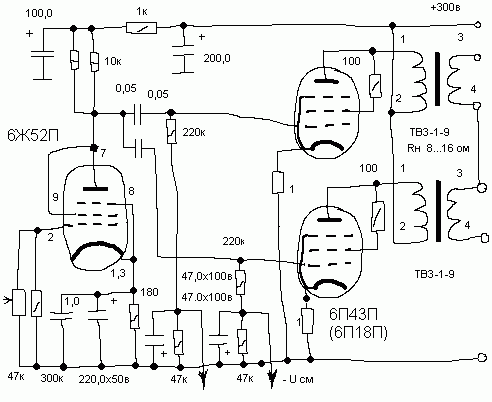

SE на 6ж52п 2*6п43п

Преимущества:

увеличенная выходная мощность;
лучшее согласование с 8...16-омной нагрузкой;
снижение нижней границы воспроизводимых частот (это пока субъективно, АЧХ не снимал);
возможность рационального использования немеряных запасов ТВЗ и ламп 6Ж52П :-)

Примечание:

требуется подбор 6Ж52П по минимальному микрофонному эффекту, т.к. многие б/у лампы безбожно "звенят" (примерно 3 из 4-х).
БП - если нужно, могу нарисовать дополнительно (хотя ничего нового там нет).

Aleksandr Nikanorov

Комментарии к статье:

Добавил: Олег

Да в катоде сопротивление 1 Ом,на нём меряют падение напряжения и по закону ома вычисляют ток через лампу.Обрати внимание,что на управляющую сетку 6п43п подаётся отрицательное напряжение смещения,этим напряжением и выставляется ток через лампу.при первом запуске это напряжение должно быть минимум минус 40 вольт и плавно убавляя его выставляют ток через лампу 40мА(напряжение на резисторе 1Ом будет 40 милливольт).погугли-как организовать фиксированное смещение и тебе всё станет ясно

Дата: 2012-04-08

Добавил: Денис

Хотелось бы уточнить наоминал катодного резистора в 6П43П. Действительно ли там 1 Ом, или на рисунке опечатка? Заранее благодарен.

Дата: 2012-03-30
