Радиолюбительские измерения
Генератор шума - ГСС

Настроить радиоприемник можно с помощью генератора шума - прибора, генерирующего колебания до 100...200 МГц.

Схема простого генератора шума, выполненного на стабилитроне Д810 (Д808, Д814А-Д814Г), показана на рис.1. Режим генератора устанавливают переменным резистором R1.

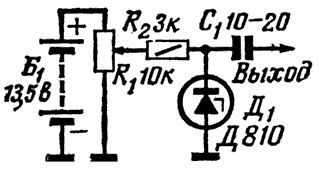

Рис.1. Принципиальная схема генератора шума

Выход генератора шума подключают ко входу испытуемого УНЧ, радиоприемника, магнитофона или другого радиотехнического устройства. При нормальной работе устройства в его громкоговорителе будет прослушиваться характерный шипящий звук.

Подавая сигнал генератора шума на вход супергетеродина, можно сопрягать его контуры. При настройке приемника с растянутыми диапазонами сопряжение контуров достаточно производить только в средней точке диапазона: приемник настраивают на среднюю частоту диапазона и добиваются максимального уровня шума на его выходе. На обзорных диапазонах сопряжение контуров производят в двух крайних точках каждого диапазона.

В коротковолновой части диапазона настройку производят изменением емкости входного контура, в длинноволновой - изменением индуктивности входной цепи.

На базе генератора шума можно построить сигнал-генератор, схема которого приведена на рис.2.

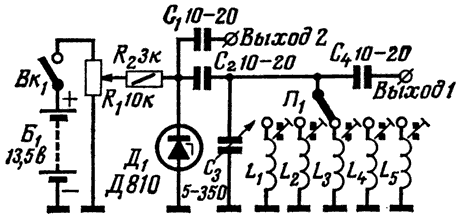

Рис.2. Принципиальная схема генератора стандартных сигналов

Весь диапазона частот генератора 0,1...27 МГц разбит на пять поддиапазонов:

  1. 0,1...0,3 МГц.

  2. 0,3...1 МГц.

  3. 1...3 МГц.

  4. 3...9 МГц.

  5. 9...27 МГц.

Максимальное напряжение на выходе генератора составляет 1...3 мВ.
Катушки L1-L5 совместно с конденсатором переменной емкости С3 образуют колебательные контуры, выделяющие частоты, которые можно получить на выходе генератора.
Катушки генератора наматывают на каркасах диаметром 7,5 мм с подстроечными сердечниками СЦР-1 (применяются в усилителях ПЧ телевизоров). Намоточные данные катушек приведены в таблице.

Катушки
Число витков
Провод
L1
270+270
ПЭЛШО 0,1
L2
260
ПЭЛШО 0,12
L3
80
ПЭЛШО 0,12
L4
30
ПЭВ-1 0,2
L5
10
ПЭВ-1 0,2

L1-L3 наматывают внавал, ширина намотки 7 мм; катушки L4 и L5 - в один слой, виток к витку. Конденсатор переменной емкости может быть любого типа.

Настраивают генератор при выключенном питании. Выход генератора соединяют с выходом эталонного ГСС, а параллельно контуру подключают ламповый вольтметр. По максимальному показанию вольтметра, которое будет соответствовать резонансной частоте контура, выбирают требуемые границы поддиапазона и градуируют шкалу генератора. Аналогично настраивают контуры других поддиапазонов.

Принцип настройки приемников с помощью описанного здесь генератора такой же, как и с ГСС. При настройке контуров на определенные частоты сигнал подают с зажима "Выход 1" генератора, а при сопряжении контуров - с зажима "Выход 2".

Дополнение

"Радио" №3/1973 с.62. Каковы намоточные данные катушек индуктивности?

Катушки генератора можно намотать на каркасах (с сердечниками) от контуров ПЧ телевизоров "Рекорд", "Старт", "Темп", "Рубин" и др.

Для катушек L1, L2 и L3 можно использовать также стандартные секционированные каркасы с сердечниками из феррита 600НН от входных или гетеродинных контуров ДВ или СВ, а для катушек L4 и L5 - каркасы с сердечниками из феррита 100НН от контуров КВ радиоприемников.

Для намотки катушек можно применять провод ПЭЛШО, ПЭЛ, ПЭВ. Диаметр провода может отличаться от указанного в статье в пределах +/-20%. Катушки генератора экранировать не нужно.


Н.Зудов. "Радио" №9/1972 год
