В цепь управляющей сетки включено
большое сопротивление R1, что, казалось бы, для линейных усилителей
недопустимо.

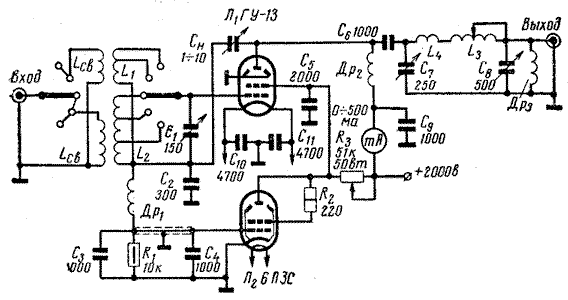

К экранной сетке присоединен анод регулирующей лампы Л2
типа 6П3С. В отсутствии напряжения возбуждения смещение на сетке лампы 6П3С
равно нулю, и для постоянного тока она представляет небольшое сопротивление,
с которым последовательно включен резистор R3, подключенный другим концом к
источнику анодного напряжения. К этому своеобразному делителю присоединена
экранная сетка лампы ГУ-13. Лампа 6П3С отперта, поэтому через нее протекает
относительно большой ток, и напряжение экранной сетки невелико. Невелик и
анодный ток - 20...30 мА.
При появлении напряжения возбуждения в цепи управляющей
сетки лампы ГУ-13 начинает протекать ток, создающий на резисторе R1
отрицательное напряжение относительно земли. Это напряжение приложено к
управляющей сетке 6П3С. Сопротивление ее постоянному току при увеличении
напряжения смещения возростает, и напряжение на делителе перераспределяется.
Экранное напряжение лампы ГУ-13 возростает, растет и анодный ток. Приращение
анодного тока пропорционально приращению напряжения возбуждения, т.е.
характеристика усилителя линейна.
В качестве регулирующей лампы можно также применять лампы
типа 6П6С и подобные.
В отношении нагрузки предоконечного каскада эта схема
оказывает такое же влияние, как усилитель с лампой, работающей с нулевым
напряжении на сетке. Слишком большое напряжение возбуждения переводит
усилитель в режим С. При анодном напряжении 1500 В сеточный ток не должен
превышать 2...2,5 мА.
В такой схеме могут работать лампы типа ГК-71, ГУ-50,
Г-807, ГУ-29 и другие им подобные. При применении ламп средней мощности
(ГУ-29), ГУ-50) статический ток через резистор R3 должен составлять 15...20
мА, при применении мощных ламп (ГК-71, ГУ-13) ток должен быть 30...50 мА.
Данные анодного контура такие же как в схеме усилителя к
универсальному возбудителю. Катушка L1 сеточного контура имеет 25 витков
провода диаметром 1,0 мм, намотанных виток к витку на каркасе диаметром 30
мм с отводом от 12-го витка, считая от "холодного" конца катушки. Катушка
связи, намотанная с этого же конца, имеет 3 витка провода 0,6 мм. Катушка L2
имеет 8 витков провода 1,5 мм. Диаметр катушки 30 мм, длина намотки 25 мм.
Отводы от 2-го и 4-го витков, считая от "холодного" конца катушки. Катушка
связи, размещенная у этого же конца, имеет 2 витка провода диаметром 1 мм.

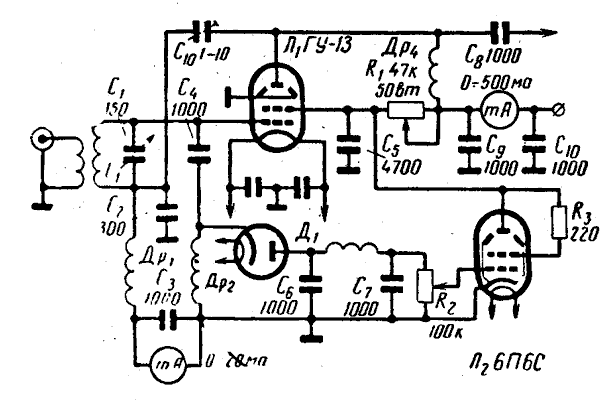

Существует иной вариант схемы этого усилителя. Отличается
способом получения отрицательного напряжения для управляющей сетки. Если в
предыдущей схеме напряжение это получалось за счет выпрямления тока ВЧ
участком сетка-катод генераторной лампы, то здесь для этой цели имеется
специальный диод.
При анодном напряжении до 2 кВ лампа работает с нулевым
потенциалом (статическим) на управляющей сетке, причем анодный ток покоя
составляет 25...30 мА. При увеличении анодного напряжения до 3 кВ требуется
отрицательное напряжение смещения около 12 В.
Вместо лампового диода может быть применен
кристаллический, желательно с линейной характеристикой. Диод должен
выдерживать обратное напряжение до 200 В. Обе схемы в отношении линейности
практически одинаковы.
Вариант получения
экранного напряжения
Представляет собой обычный усилитель с пассивным входом.
От источника напряжения возбуждения питается выпрямитель с удвоением
напряжения, собранный на двух диодах типа Д7Ж.
Выпрямленное напряжение подается на экранную сетку. Оно
получается пропорциональным напряжению возбуждения. Анодная цепь усилителя
строится по обычной схеме.
