Телевизор КВН-49-М
Внешний вид телевизора 'КВН-49-М'

Принципиальная схема телевизора КВН-49-М отличается от схемы КВН-49-4 следующими особенностями.

1. Кинескоп 18ЛК15 заменен на кинескоп 23ЛК1Б (размер изображения 135 х 180 мм).

2. Отклоняющая и фокусирующая системы вместе с деталями развертки (строчный трансформатор и выходной трансформатор кадровой развертки) взяты от телевизора "Север".

Соответственно выполнена вся схема развертки по горизонтали и по вертикали. В частности, в схему добавлены демпферная лампа 6Ц4П и трансформатор накала нити этой лампы.

3. В блокинг-генераторе строчной развертки используется лампа 6Н8С вместо 6Н7С.

4. В выходном каскаде кадровой развертки работают соединенные параллельно два триода типа 6Н8С (лампы Л12 и Л15). Анодная цепь этих ламп связана с отклоняющими катушками при помощи трансформатора.

5. Регулировка размера по горизонтали осуществляется изменением величины индуктивности L20, шунтирующей одну из секций строчного трансформатора.

6. Регулировка размера по вертикали осуществляется при помощи переменного сопротивления R66 изменением величины пилообразного напряжения на входе оконечного каскада кадровой развертки.

7. Регулировка линейности по вертикали осуществляется изменением величины положительного напряжения на катодах выходных ламп кадровой развертки (переменное сопротивление R65).

8. Центровка изображения производится деформацией электрического поля фокусирующей катушки путем смещения подвижной шайбы.

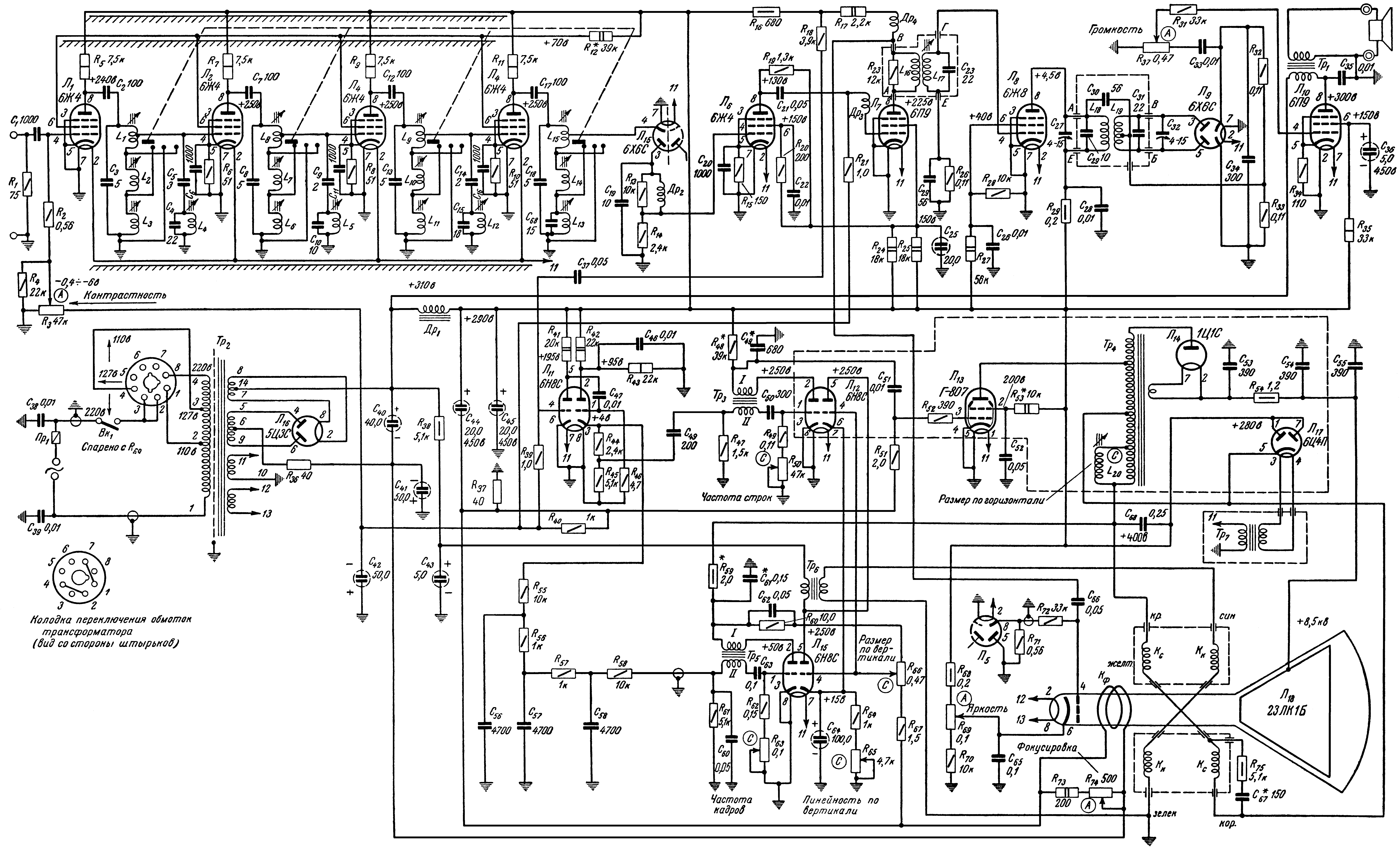

Принципиальная схема телевизора "КВН-49-М"


Экранный вариант (150 dpi gray - 534 kb) Принтерный вариант (600 dpi b/w - 750 kb)


Расположение ламп и деталей на шасси телевизора "КВН-49-М"


 Расположение ламп и деталей на шасси телевизора 'КВН-49-М'



Схема проверки напряжений телевизора "КВН-49-М"


 Схема проверки напряжений телевизора 'КВН-49-М'

Другие модели серии "КВН-49"
