Усилитель "Симфония" Крыницкого Павла

[Roooom]

Доброго времени суток! Хочу повторить для себя усилитель "Симфония" ( http://www.radiolamp.ru/simfoniya.php).
По схеме в принципе все понятно, но трансформатора ЖГ4.709.055 у меня нет, как нет и данных на него. Поэтому вопрос о величине питающих напряжений на вторичных обмотках. Ранее ничего на лампах не собирал, поэтому сам разобраться не смог.
Подскажите пожалуйста величину напряжения анодного выпрямителя и напряжения непосредственно на анодах ламп.

[nezhit]

думаю, вольт 150 на анодах выходных ламп будет достаточно. наверно

[Roooom]

Ну то что в пределах от 120 до 230 это понятно. Знать бы точное значение в авторском варианте.

[nezhit]

если порассуждать, для лампы 6н6п рекомендованный режим - это 120В; 2*30мА. 60 мА - для ТВЗ - многовато. надо 40...45.
чтобы при этом не сильно терять и так скудную мощность лампы примерно во столько же раз увеличиваем анодное напряжение. получим 150...160В. к ним надо прибавить напряжение на катоде. может вольт 5 (а может и 10). хотя возможно, автор задавался ещё меньшей мощностью на аноде, чтобы исключить перегрузку одной половинки лампы, в случае, если она окажется более усилительной, чем вторая половинка. тогда может он задавался током 40...45мА при 120В на анодах

з.ы. а вообще, зачем Вам столь куцый выходной каскад?!?! возьмите чё-нить повеселее: 6п43п (даёт где-то 3Вт на ТВЗ) или 6п41с (около 4Вт тоже на ТВЗ). (всё в триодном включении)

[Roooom]

Причин попробовать эту схему несколько:
1. из всего того небольшого количества ламп которые мне удалось найти, новыми в упаковке оказались только 6н6п и 6н23п-ев
2. судя по всему в схеме невысокое анодное и мотать силовик проще
3. выходная мощность 2х1,5 ватт вполне достаточна, например для настольных колонок компьютерного усилителя
4. схема очень простая (планирую собрать только сам усилитель, без блока коммутации0

Я на лампах ничего не собирал, думаю эта схема подойдет для ознакомления. Если звучание придется по вкусу, можно будет лампы прикупить и что-то посложнее-посерьезнее собрать.

[nezhit]

со всем соглашусь, кроме того, что эти вот схемы: http://tubes.org.ua/6p43p.htm (смотреть нижнюю) и viewtopic.php?f=20&t=88#p894
сложнее схемы на 6н6п
свою схему я малость доработал (в основном для поднятия чувствительности именно при работе от компьютера). если надо - перерисую

[Admin]

Анодное напряжение (после дросселей) - приблизительно 180В, при более низком появляются искажения, но можно подавать и вольт 170, но не меньше. В большую сторону можно увеличить вольт до 200.

А выходная лампа 6н6п выбиралась как раз из-за низкого рабочего напряжения, нормальной (но не чрезмерной) мощности и достаточно широкой распространенности.

[Roooom]

Admin, спасибо за информацию. Усилитель уже в процессе сборки.

nezhit, я нашел у себя 2 новые 6п41с, а вот 6н1п у меня только б/у Но зато их много, думаю смогу отобрать полноценные. Мне усилитель нужен именно для компьютера, если не сочтете за труд нарисовать Вашу схему - буду Вам очень признателен.

[Admin]

Рад помочь!

Если есть другие вопросы - пишите.

[nezhit]

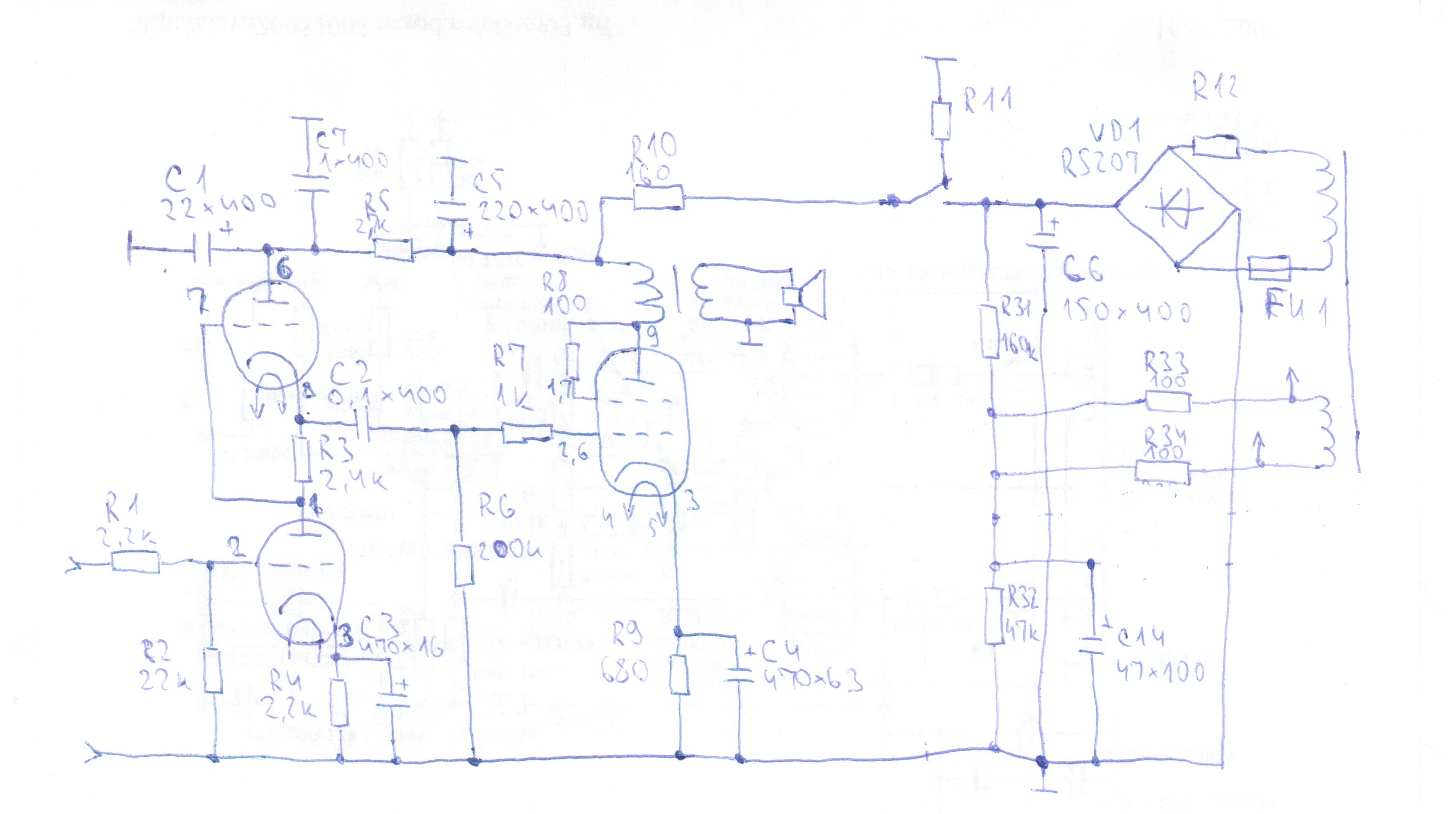

после поставления множества опытов схема приобрела вот такой вот завершённый вид:
входная лампа была заменена на 6н2п: ни 6н1п, ни 6н23п, ни 6н3п не дают чувствительности, достаточной для просмотра фильмов на компьютере. (для музыки - и их хватает). дело в том, что 6п41с в триодном включении требует о-о-очень большого размаха напряжения на управляющей сетке.

конденсатор С2-нужно увеличить раза в 3..4. такой маленький номинал написан потому, что этому усилителю предстоит работать в качестве задних и центрального канала, где самый нижний бас не нужен вовсе.
R11 и R12 - 10 Ом.
если будет мало мяса, можно увеличить R8 в 2..3 раза.
контакты реле на схеме - от устройства задержки подачи анодного напряжения
резистор R9 ощутимо греется. чтоб не почернел со временем, лучше его составаить из двух по 2Вт. (у меня - 430 Ом и 240 Ом последовательно)
