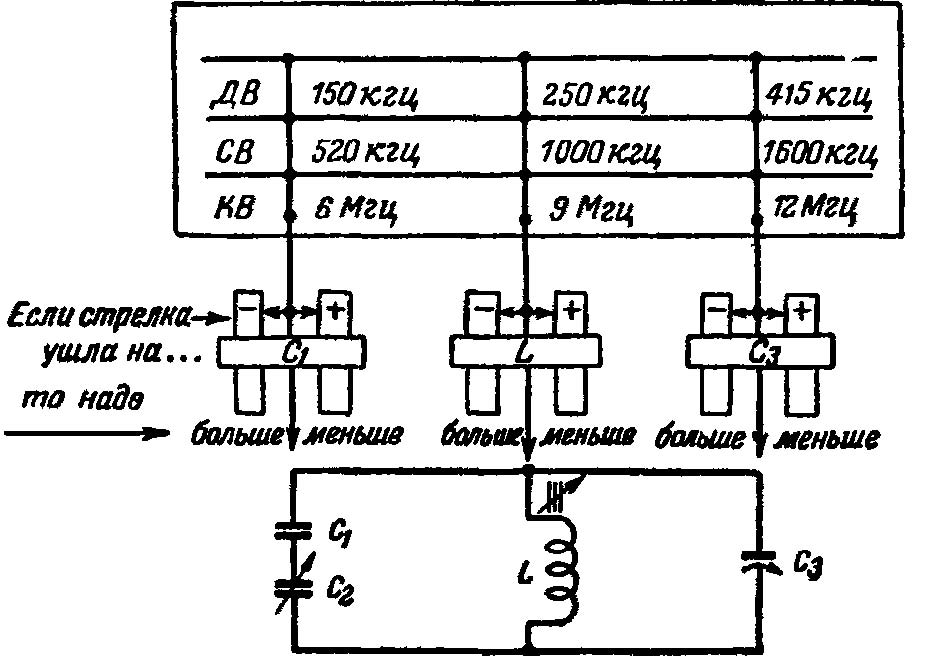

Перед настройкой гетеродинных контуров надо ясно себе представить, какое действие вызывает изменение положения сердечника катушки, емкости сопрягающего или подстроечного конденсатора. Чтобы быстро настроить гетеродинные контуры, рекомендуется пользоваться рис. 16, в основе которого лежит принцип сопряжения контуров в трех точках шкалы.

Изменение емкости сопрягающего конденсатора сдвигает начало шкалы; индуктивность катушки гетеродина определяет положение средней точки шкалы, а положение конца шкалы определяется емкостью подстроечного конденсатора. Например, когда стрелка шкалы сдвинута влево от середины, индуктивность катушки контура гетеродина должна быть увеличена.

При настройке контуров коротковолнового диапазона надо обратить особое внимание на то, чтобы не сделать ошибки и не настроиться на зеркальную частоту, которая близка от основной частоты. Зеркальная частота представляет собой сумму частот сигнала и удвоенной промежуточной частоты, Чтобы проверить правильность настройки, частоту генератора изменяют в обе стороны от частоты настройки и одновременно увеличивают выходное напряжение генератора. Если при этом обнаружится еще одна точка, где сигнал слышен более слабо, то настройка была произведена правильно. Если же эта точка будет слышна более громко, то значит, контур настроен на зеркальную частоту.

Б. Пабст. РЕМОНТ РАДИОПРИЕМНИКА
